Compact Par 7/15 Q4
Panneau arrière

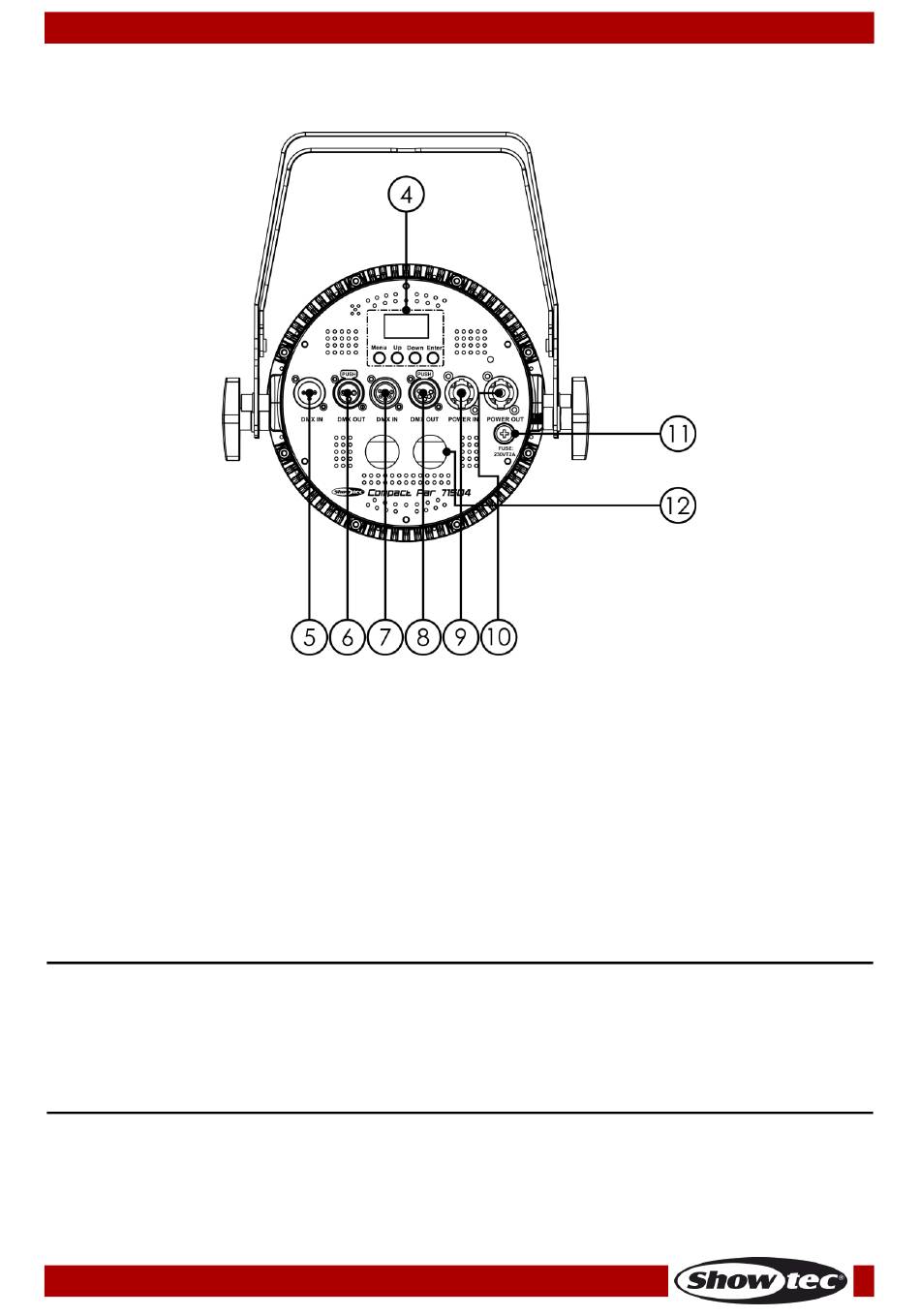

Schéma 2
04) Affichage LED + boutons du menu
05) Entrée du connecteur de signaux DMX à 3 broches
06) Sortie du connecteur de signaux DMX à 3 broches
07) Entrée du connecteur de signaux DMX à 5 broches
08) Sortie du connecteur de signaux DMX à 5 broches
09) Entrée du connecteur ProPower bleu 100 - 240 V
10) Sortie du connecteur ProPower blanc 100 - 240 V
11) F2AL/250 V
12) Œillet de sécurité
Installation
Retirez tout le matériel d'emballage du Compact Par 7/15 Q4. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à
celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V,
ou inversement.
Connectez l'appareil à la source d'alimentation.
Code commande : 42599
