MSI B760M PROJECT ZERO Guide D'utilisation

MSI B760M PROJECT ZERO Guide D'utilisation

Masquer les pouces
Télécharger ce manuel
B760M PROJECT ZERO
Carte mère
Guide d'utilisation
loading

Manuels Connexes pour MSI B760M PROJECT ZERO

Sommaire des Matières pour MSI B760M PROJECT ZERO

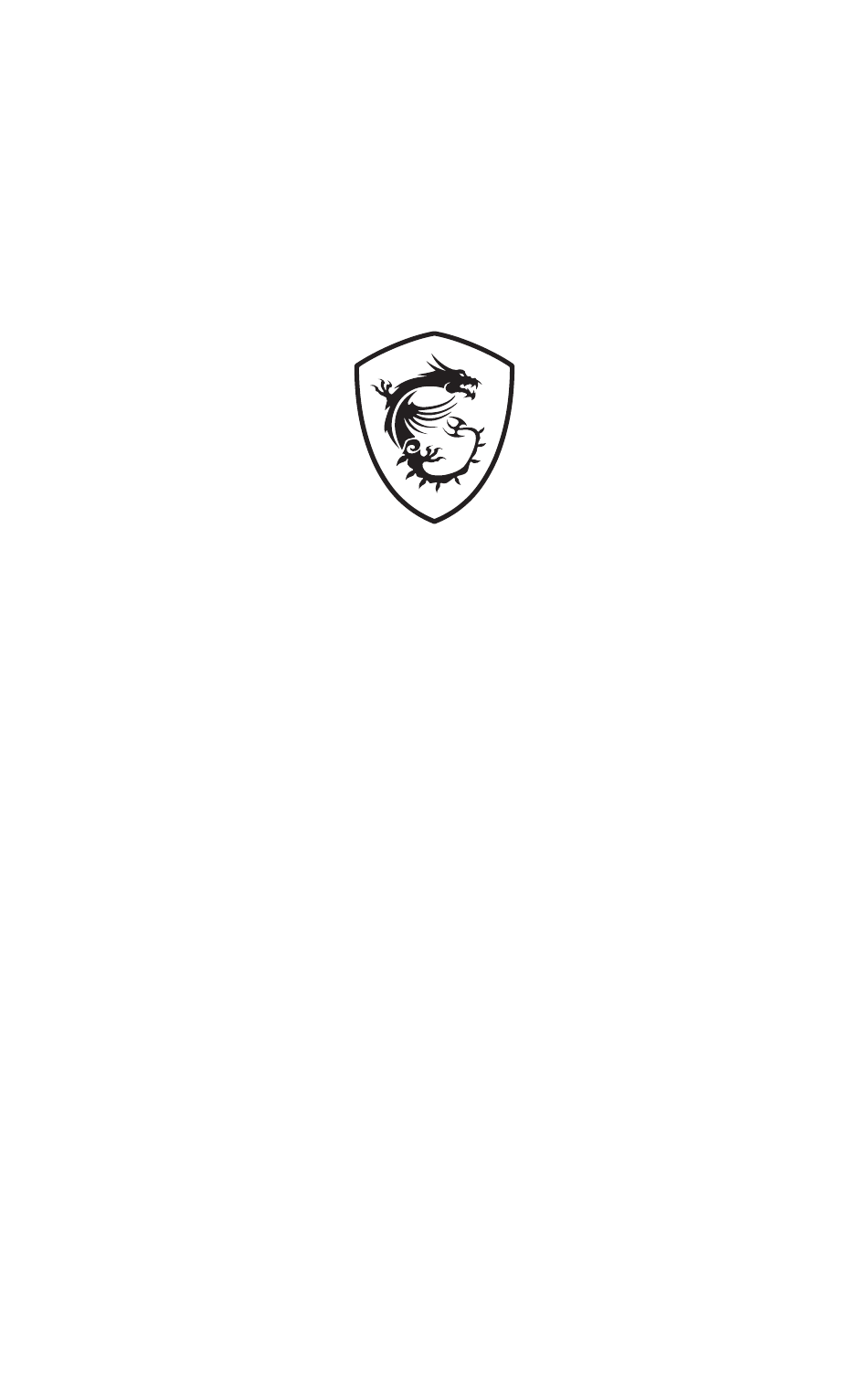

  • Page 1 B760M PROJECT ZERO Carte mère Guide d’utilisation...
  • Page 2 Table des matières Démarrage rapide ......................4 Avertissement pour l’installation des entretoises ..........6 Zone de protection ....................6 Caractéristiques ......................16 Fonctions spéciales ....................20 Contenu ........................21 Connecteurs du panneau arrière ................22 Tableau d’état LED du port LAN................23 Connexion des prises audio .................
  • Page 3 Installer le système d’exploitation, les pilotes et MSI Center ........ 45 Installer les pilotes avec MSI Driver Utility Installer ........... 46 MSI Center ......................48 UEFI BIOS ........................49 Configuration du BIOS ..................50 Réinitialiser le BIOS....................51 Mettre le BIOS à jour .................... 51 Block Diagram .......................
  • Page 4 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
  • Page 5 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
  • Page 6 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
  • Page 7 Installation d’un processeur ⚽ ∙ https://youtu.be/KMf9oIDsGes...
  • Page 8 Installation de la mémoire DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Page 9 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Page 10 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* BAT1 *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Page 11 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Page 12 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Page 13 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Page 14 Connexion des périphériques...
  • Page 15 Allumer...
  • Page 16 ∙ Support des processeurs Intel® Core™ de 14ème, 13ème et 12ème génération, Intel® Pentium® Gold et Celeron®* ∙ Socket LGA1700 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
  • Page 17 Suite du tableau sur la page précédente ∙ 1 x port HDMI™ 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz*/ ** ∙ 1 x DisplayPort 1.4, supportant une résolution maximum Sorties vidéo de 4K 60 Hz*/ ** intégrées * Disponible uniquement pour le processeur avec puce graphique intégrée.
  • Page 18 Suite du tableau sur la page précédente Intel® Wi-Fi 6E ∙ Le module sans-fil est pré-installé dans le slot M.2 (Clé E) ∙ Support MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (160 MHz) jusqu’à 2,4 Gb/s Wi-Fi et Bluetooth® ∙...
  • Page 19 ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ CPU-Z MSI GAMING Logiciel ∙ Norton 360 ∙ AIDA64 Extreme - MSI Edition ∙ Adobe Creative Cloud ∙ Acrobat...
  • Page 20 • Super Charger Audio • Devices Speed Up • Audio Boost • Smart Image Finder Support du rétroéclairage • MSI Companion • Mystic Light Extension (RGB) • System Diagnosis • Mystic Light Extension (A-RAINBOW Caractéristiques du refroidissement • Extended Heatsink Design •...
  • Page 21 Contenu Vérifiez tous les articles dans l’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide • 1 x avis réglementaire de l’Union européenne Câble • 1 x câble SATA 6 Gb/s Accessoires •...
  • Page 22 Connecteurs du panneau arrière Élément Description Ports USB 2.0 Type-A (depuis chipset B760) DisplayPort Ports USB 3.2 Gen 2 10 Gb/s Type-A (depuis Hub GL3590) Port LAN (RJ45) 2,5 Gb/s Connecteurs d’antenne Wi-Fi Prises audio Port HDMI™ Port USB 3.2 Gen 2x2 20 Gb/s Type-C (depuis chipset B760) Connecteur Sortie S/PDIF optique...
  • Page 23 Tableau d’état LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité en cours Connexion des prises audio Schéma de connexion des prises audio au casque et au microphone Schéma de connexion de la prise audio au haut-parleur stéréo...
  • Page 24 Schéma de connexion des prises audio aux haut-parleurs 4 canaux AUDIO INPUT Rear Front Center/ Subwoofer Schéma de connexion des prises audio aux haut-parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Schéma de connexion des prises audio aux haut-parleurs 7.1 canaux AUDIO INPUT Rear...
  • Page 25 Installation de l’antenne 1. Vissez fermement deux câbles d’antenne aux connecteurs d’antenne Wi-Fi comme indiqué ci-dessous. 2. Placez l’antenne le plus haut possible.
  • Page 26 Vue d’ensemble des composants Vue de dessus M2_1 PCI_E1 BAT1 PCI_E2 M2_2 PCI_E3 JTPM1...
  • Page 27 Vue de dessous JRGB2 JARGB_V2_1 ATX_PWR1 JUSB4 JUSB3 SATA_5 SATA_6 SYS_FAN4 JFP2...
  • Page 28 électrique. Veuillez garder le capot de protection du processeur après l’installation du ∙ processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. ∙...
  • Page 29 La stabilité et la compatibilité du module de mémoire lors de l’overclocking ∙ dépendent du processeur et des périphériques installés. ∙ Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible.
  • Page 30 Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. ∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
  • Page 31 M2_1~2 : Slots M.2 (Clé M) M2_1 M2_2 ⚠ Important ∙ La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire ROM UEFI. Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez ∙...
  • Page 32 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. SSD 2260/2242 30º 30º 30º 30º SSD 2280 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7.
  • Page 33 Installation du module M.2 dans le slot M2_2 1. Veuillez installer l’entretoise M.2 fournie dans le slot M.2 selon la longueur du SSD. 2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 3. Fixez le SSD M.2 avec la vis M.2 fournie. 30º...
  • Page 34 SATA_5~8 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_5 SATA_6 SATA_7 SATA_8 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
  • Page 35 JAUD1 : Connecteur audio avant Ce connecteur vous permet de connecter les prises audio sur le panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs du panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation...
  • Page 36 CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de connecter une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal +3.3V +3.3V CPU_PWR1~2...
  • Page 37 JCI1 : Connecteur d’intrusion châssis Ce connecteur vous permet de connecter le câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC.
  • Page 38 JUSB4 : Connecteur USB 3.2 Gen 2 Type-C du panneau avant Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 2 10 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse.
  • Page 39 éviter tout dommage. ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
  • Page 40 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
  • Page 41 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
  • Page 42 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). ∙ Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
  • Page 43 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
  • Page 44 ∙ éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙ EZ Debug LED Ces LED indiquent l’état de débogage de la carte mère.
  • Page 45 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 11 dans votre ordinateur.
  • Page 46 Rechercher des mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
  • Page 47 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).
  • Page 48 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
  • Page 49 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
  • Page 50 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/ Intel700BIOSfr.pdf ou scannez le code QR pour y accéder.
  • Page 51 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
  • Page 52 BIOS. Mettre le BIOS à jour : 1. Installez et lancez MSI Center et accédez à la page Support. 2. Sélectionnez Live Update et cliquez sur le bouton Avancé. 3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer.
  • Page 53 Block Diagram B760M PROJECT ZERO DDR5 PCI_E1 DIMM A1/A2 PCIe 5.0 x16 DIMM B1/B2 HDMI 2.1 (4K@60Hz) M.2_1 GEN4 x 4 (Pcie Only) DP 1.4 (4K@60Hz) PCIE x4 PCI_E3 PCI_E2 PCIe 4.0 x4 PCIe x1 USB 2.0 480Mbps (Type-A) GEN4 x4 M.2_2 (PCIe + SATA) USB3.2 Gen2 10Gbps...
