5. Bedienung
Die Außenklappe wird mit einer bauseitig
bereitzustellenden Komponente geschaltet.
Ein/Aus kann z. B. über Ein/Ausschalter,
Thermostat TH, Hygrostat HY 5, Luftqualitäts-
regler EAQ 10, 5-Stufentransformator
TRE...S oder eine Stufenschalter FS 4
erfolgen Zubehör.
6. Umgebungsbedingungen und
Grenzen für den Betrieb
● Umgebungs- und Fördermitteltemperatur
max. + 40 °C.
● Lagerung: Gerät nur trocken lagern
(-20 bis +60 °C).
7. Technische Daten
Für Technische Daten Typenschild oder
Internet.
Bemessungsspannung
Netzfrequenz
Nennleistung
Nennstrom
Anlaufstrom
Schutzart
Schutzklasse
Druckverlust

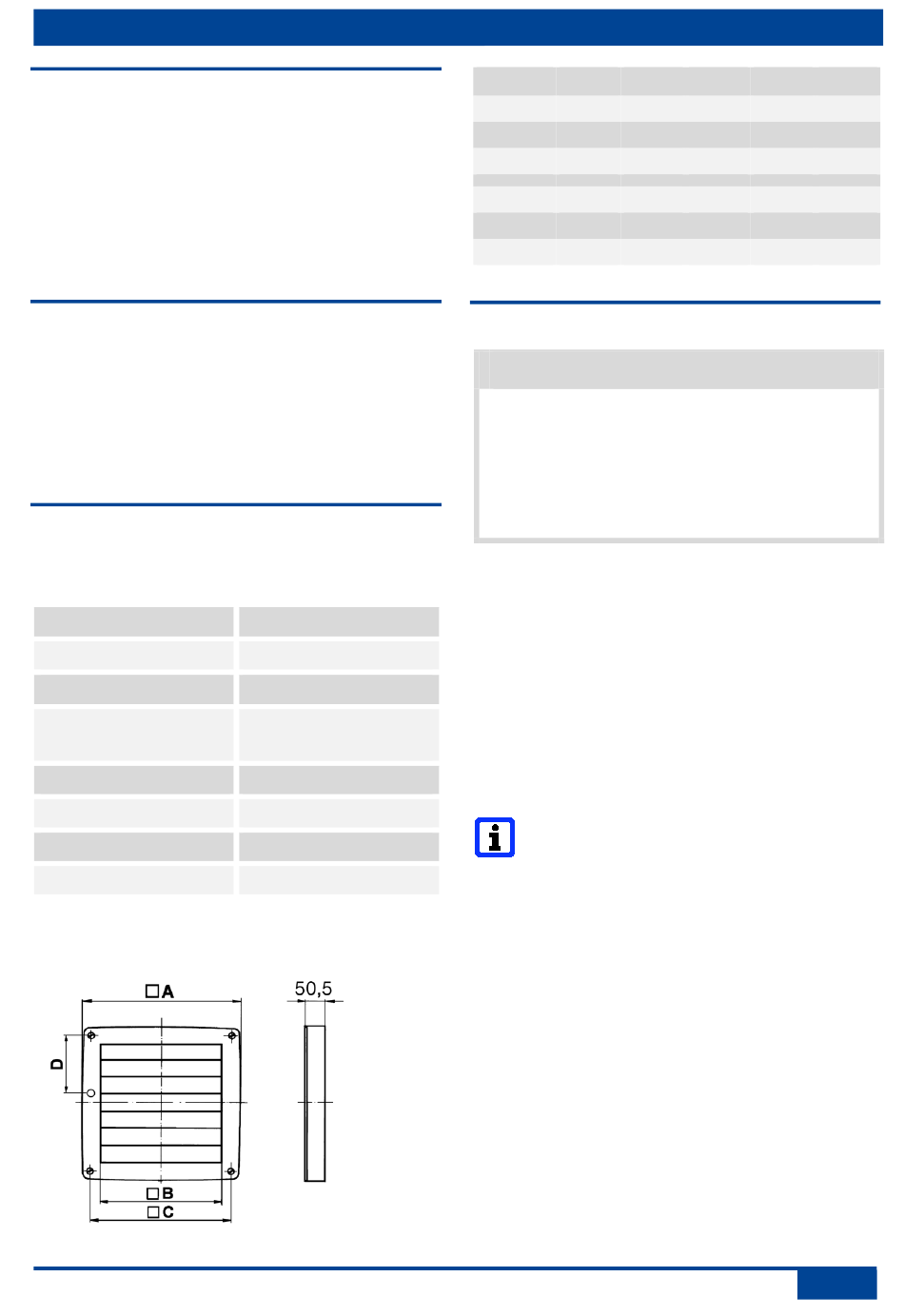

Nennweiten [N], Abmessungen [A]...[D]
Angaben in [mm]
230 V
50 Hz
3 W, BK.. 25 W
MK..
MK.. 0,015 A,
BK.. 0,01 A
BK.. 1,8 A ‒ 1 Sek
IP 55
II (ohne Schutzleiter)
11 Pa
N
MK 20
200
325
MK 25
250
370
MK 31
315
430
BK 20
200
325
BK 25
250
370
BK 31
315
430
8. Montage
ACHTUNG
Außenklappe schließt nicht korrekt, falls
diese verspannt eingebaut wird.
Um die Klappenfunktion zu gewährleisten
die Außenklappe nur auf einer ebenen
Fläche montieren. Ausreichend Platz zur
Wand oder Decke berücksichtigen.
1.
Netzsicherung ausschalten, gegen
Wiedereinschalten sichern und ein
Warnschild anbringen.
2.
Im Bereich des Montageortes für einen
ebenen Untergrund sorgen.
3.
Zum Nenndurchmesser passende Wand-
hülse/Lüftungskanal in der Außenwand
anbringen.
4.
Beiliegendes Leerrohr [3] (für die Anschluss-
leitung) in der Außenwand anbringen.
Position der Anschlussleitung in der
Gehäuserückwand beachten. Für
Abstandsmaße Kapitel 7.
5.
Außenklappe ausrichten und die Position
der 4 Bohrungen anzeichnen. Für Ab-
standsmaße Kapitel 7.
6.
Die 4 Befestigungslöcher bohren, Dübel
einstecken. Geeignetes Befestigungs-
material ist bauseitig bereitzustellen.
7.
Fliegengitter [4] auf die Zapfen der
Außenklappen-Rückwand drücken.
5. Bedienung │ DE
A
B
C
218
275
262
320
320
380
218
275
262
320
320
380
D
83
105,5
135,5
83
105,5
135,5
5
