Bediening

Hoofdmenu (bedrijfsmodus)

Parameter menu (informatie/programmeer-modus)

Parameters wijzigen
Bediening

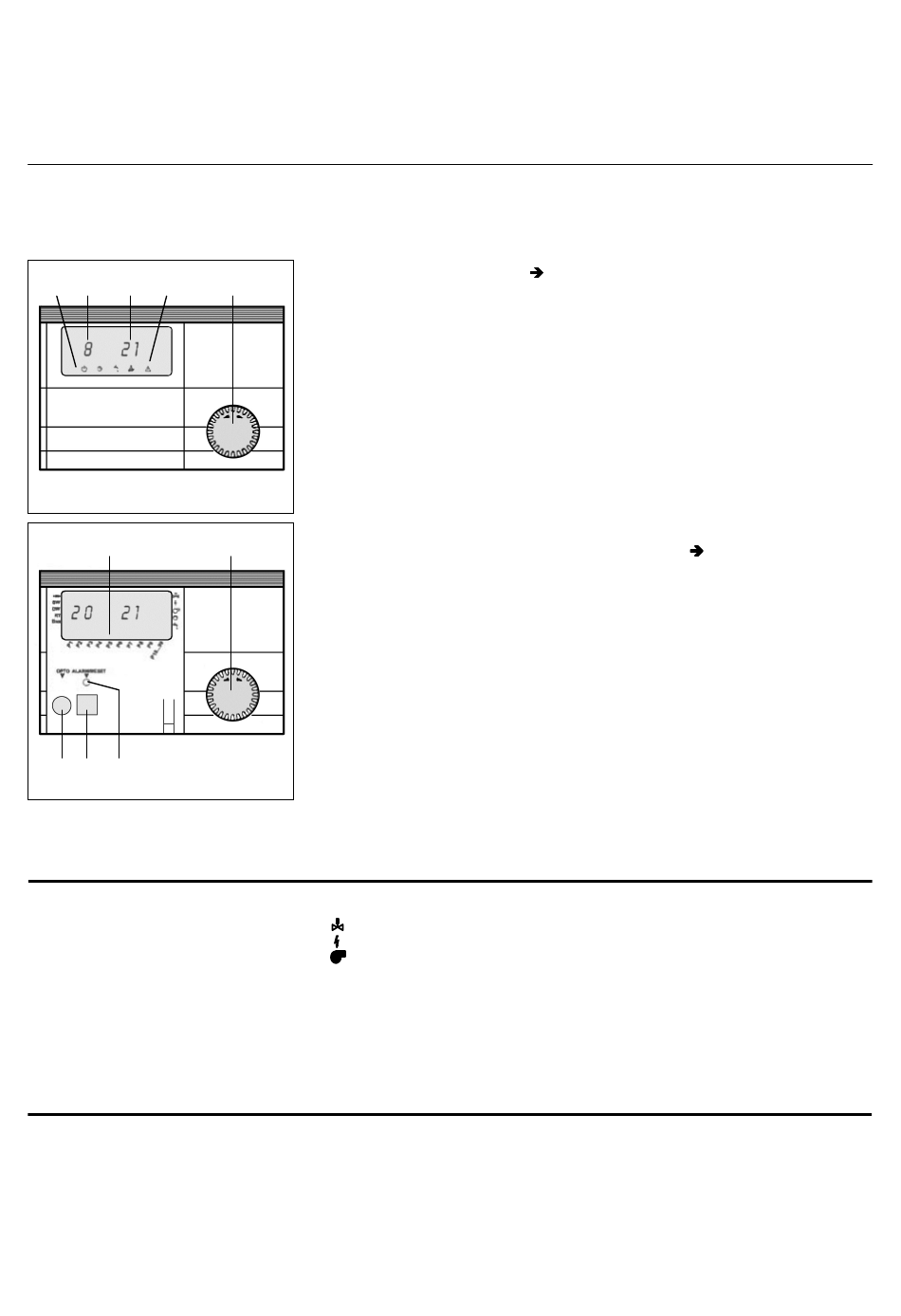

De ingebouwde regeling heeft 2 menu's: het hoofdmenu (bedrijfsmodus) wanneer het klepje is gesloten, en het parameter
menu (informatie/programmeer-modus) wanneer het klepje is geopend. Beide menu's worden uitgelegd in de volgende par-
agrafen.
2 5 3 4
2
6 7 8
* P3 geeft het actuele temperatuur-setpoint van het toestel weer, komende van parameter P1/P2 of van een optioneel aan te sluiten
(weersafhankelijke) regeling of gebouwenbeheersysteem (2-10V). Wanneer het toestel op vermogen wordt gestuurd via een cascademana-
ger of gebouwenbeheersysteem (2-10V), dan geeft parameter P3 het actuele vermogen-setpoint van het toestel weer.
Achter het klepje bevinden zich verder
een optische aansluiting (6), een reset-/
programmeerknop (7) en een alarm-/
programmeer-LED (8). In het display
kunnen, naast de parameter waarden/
instellingen, alle in- en uitganssignalen
worden afgelezen. De betekenis van de
signalen is als volgt:
**Het vrijgavesignaal is af fabriek uitgerust met een overbrugging, het toestel wordt hierdoor altijd vrijgegeven. Wanneer het vrijgavesignaal
op een gebouwenbeheersysteem is aangesloten (overbrugging moet verwijderd zijn!), dient bij uitblijvende vrijgave van het toestel het gebou-
wenbeheersysteem op functionaliteit te worden gecontroleerd.
Parameters wijzigen
Om parameters te wijzigen, in het voor-
beeld parameter P2 (ww setpoint),
dient de volgende procedure te worden
gevolgd:
•
Open het klepje (het pijltje onder in
het display wijst parameter P1 aan);
•
Ga met de draaischakelaar naar pa-
rameter P2;
32
Hoofdmenu (bedrijfsmodus)
1
Met behulp van de draaischakelaar (1) kan de gewenste
bedrijfsmodus (2) worden gekozen de beschikbare modi zijn:
K Standby bedrijf (alleen vorstbeveiliging)
F Automatisch bedrijf (cv en ww)
F
Zomerbedrijf (alleen ww, geen cv)
W1 Servicebedrijf minimumlast
W2 Servicebedrijf vollast (begrenst door P9)
In het display wordt tevens de actuele aanvoertemperatuur (3) weergegeven. In
geval van een storing zal een waarschuwingsindicatie (4) worden weergegeven in
combinatie met een storingscode (5). De betekenis van de verschillende
storingscodes zijn te vinden in het hoofdstuk "Storingen".
1
Parameter menu (informatie/programmeer-modus)
Met behulp van de draaischakelaar (1) kunnen parameter- waarden worden uitge-
lezen of veranderd. Een pijltje onder in het display (2) geeft aan welke parameter is
geselecteerd. Beschikbare waarden/parameters zijn:
P1 Actuele / setpoint aanvoertemperatuur [ºC]
P2 Actuele / setpoint tapwatertemperatuur [ºC]
P3 Actuele setpoint temperatuur/vermogen naar toestel [ºC]*
P4 --
P5 Actuele buitentemperatuur [ºC] (indien voeler aangesloten)
P6 Actuele rookgastemperatuur [ºC]
P7 --
P8 Actuele temperatuur open verdeler [ºC] (indien voeler aangesloten)
P9 Actuele / begrenzing vermogen brander [%]
P10 Wachtwoord voor configuratiemenu
Uitgangssignalen
Gasblok ingeschakeld
Ontstekingstrafo ingeschakeld
Ventilator actief
Z Ketelpomp ingeschakeld
F
Tapwaterpomp/omschakelventiel
ingeschakeld
•
Druk op de reset-/programmeerknop
(de LED is nu aan);
•
Verander de waarde met behulp van
de draaischakelaar totdat de gewens-
te waarde is bereikt;
•
Druk nogmaals op de reset-/
programmeerknop om de wijziging te
bevestigen (de LED gaat uit);
•
Sluit het klepje.
klepje gesloten
klepje open
Ingangssignalen
H
Ionisatiestroom gedetecteerd
SW Waterstroming gedetecteerd
DW Luchtdrukschak. gedecteerd
RT Toestel vrijgegeven**
Bus Bus-communicatie actief
De nieuwe waarde is nu geactiveerd.
Alle overige parameters kunnen op
dezelfde wijze worden veranderd.
