SECTION 1. CONFIGURATION / SETUP

POSITIONNEMENT
Le RB peut être utilisé dans la position verticale ou
horizontale. Étant donné que le panneau de commande
est détachable, vous pourrez facilement utiliser les
commandes et regarder le compteur de niveau de crête,
quelle que soit la façon dont vous installez le R8. Placez
l'appareil dans un endroit sec et bien ventilé.
Emplacement stable à l'abri de la lumière directe du soleil
ou d'autres sources de chaleur. Si vous utilisez le câble
d'extension du panneau de commande en option
(modèle 8544), vous pouvez utiliser le R8 jusqu'à 5
mètres de distance, Un seul câble d'extension peut être
utilisé.
CONNECTIONS
Câbles
Pour obtenir une qualité sonore optimale, il est
important d'utiliser uniquement des câbles audio de
haute qualité avec des blindages légèrement tressés, des
conducteurs centraux multibrins et une faible capacité
interne, tels que les modèles Fostex 8041 à 8049. Utilisez
des câbles de la longueur la plus courte possible et
n'utilisez jamais de câbles de plus de 3 mètres (10 pieds)
de long, pour éviter la détérioration du signal (pertes de
haute fréquence) et le bourdonnement. Gardez les câbles
d'entrée et de sortie séparés de quelques centimètres et
aussi loin que possible des cordons d'alimentation CA. Si
vous ne pouvez pas éviter les intersections entre les
câbles d'alimentation et de signalisation. Essayez de les
faire traverser à angle droit. Les entrées et sorties du R8
ont des prises à broches de type RCA - utilisez des câbles
avec les fiches correspondantes.
Niveau Signal et Impédance
Lors du branchement du R8, il est nécessaire de jeter un
coup d'œil aux niveaux de sortie (mesurés en dBV ou
dBM) et aux valeurs d'impédance (mesurées en Ohms) de
l'équipement que vous souhaitez connecter pour vous
assurer qu'ils correspondent aux spécifications du niveau
Ra, sinon des incompatibilités d'impédance peuvent
entraîner une distorsion du signal sonore et des
dommages à l'équipement. Les huit INPUT du R8 sont
des RCA asymétriques à haute impédance qui acceptent
des signaux de niveau ligne nominal de 10 dBV (0.3 V) à
partir d'une source impédance faible ou élevée. De
nombreux instruments de musique électroniques tels
que les synthétiseurs ou les boîtes à rythmes peuvent
être connectés directement à ces entrées; cependant, les
microphones, guitares et autres sources de signaux de
bas niveau ne peuvent pas être patchés sur le R8 à moins
que vous n'utilisiez un préamplificateur de microphone
ou une table de mixage
REMARQUE: Ne connectez jamais les sorties indiquées en
watts (W) telles que celles d'un amplificateur de
puissance aux prises INPUT, sauf si un boîtier direct
approprié est utilisé pour atténuer le niveau du signal à
environ -10 dBV. Sinon on peut endommager gravement
le magnétophone.
Connections à une Console de mixage
Bien qu'une variété de sources de signaux puissent être
connectées directement aux entrées du R8, elles sont
généralement utilisées pour les sorties de consoles de
mixage, Les prises des canaux d'entrée 5 à 8 sont
connectées parallèlement aux prises pour les canaux 1 à
4 respectivement. Ainsi, une table de mixage avec quatre
sorties bus peut alimenter les huit pistes de votre RB sans
repatching.
REMARQUE: Les signaux connectés aux prises INPUT 5 à
8 ne sont PAS désactivés en interne sur les canaux 1 à 4.
Les prises OUTPUT fournissent soit les signaux de lecture
de la bande, soit les signaux du moniteur d'entrée. Ils
sont généralement connectés aux prises d'entrée d'une
console de mixage. Selon la console que vous utilisez il
existe de nombreuses possibilités de connexion.

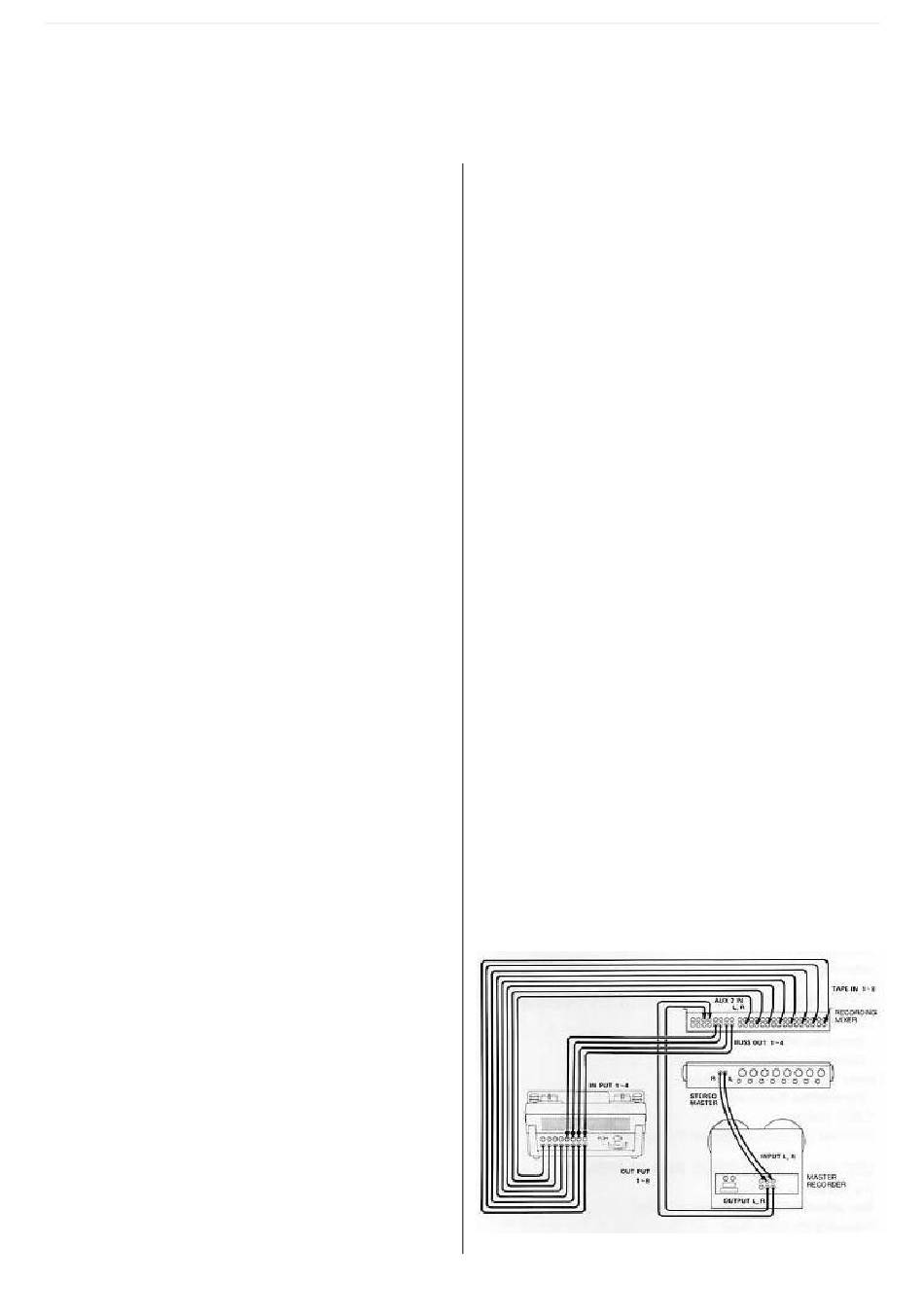

L'illustration suivante montre un exemple typique de
connexion du R8 à une table de mixage à huit canaux et
à un enregistreur master à deux pistes.
