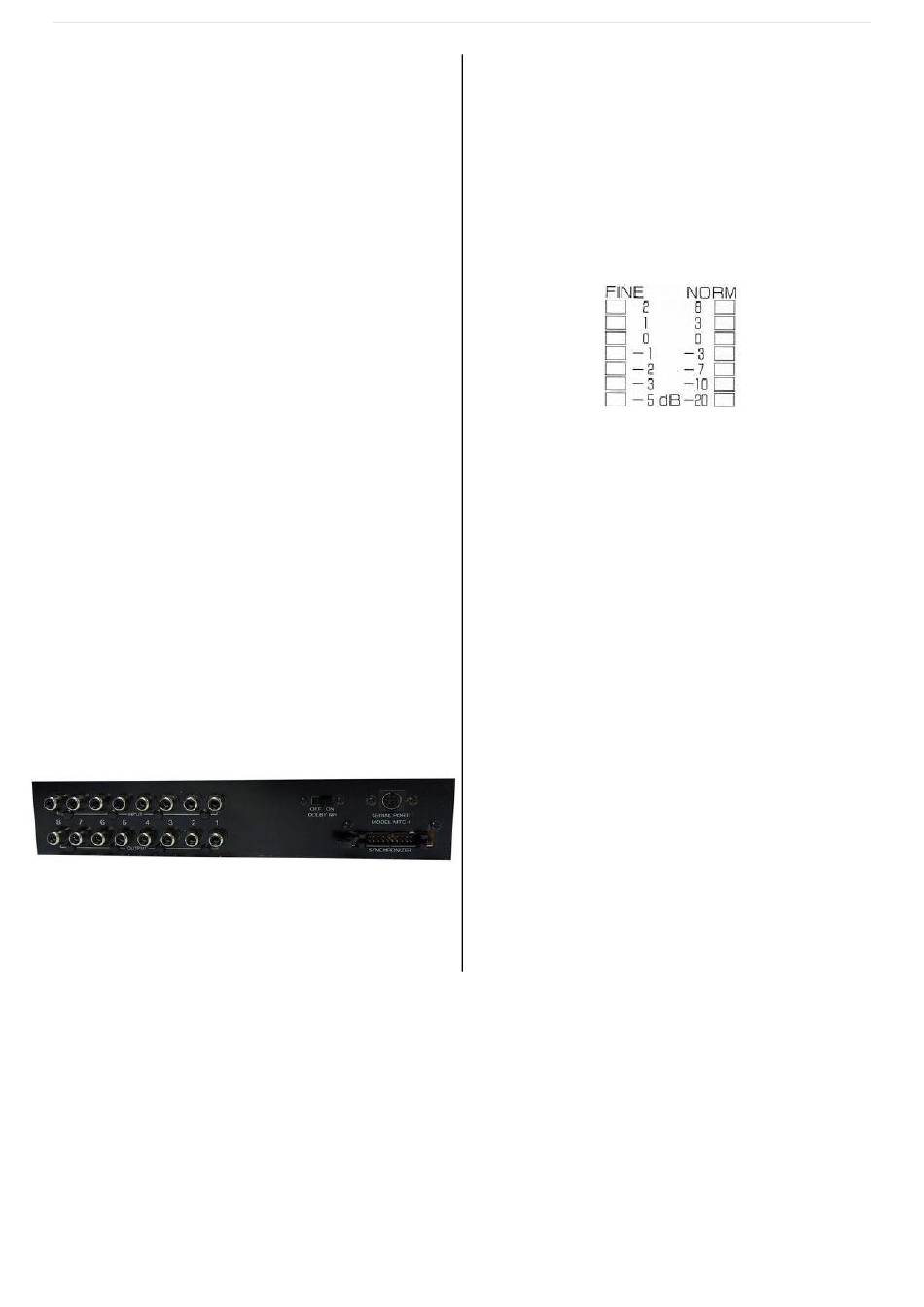

PANNEAU SUPÉRIEUR
42 Prises INPUT (RCA / Cinch)
Utilisé pour la connexion de sources de signal,
généralement les sorties de bus d'un mélangeur.
Les prises des canaux 5 à 8 sont normalisées aux canaux
1 à 4 respectivement. Ainsi, les signaux présents sur les
prises INPUT 1 à 4 sont également automatiquement
acheminés vers les canaux 5 à 8, mais si vous connectez
les entrées 5 à 8, cela interrompra la connexion à 1 à 4.
43 Prises OUTPUT (RCA / Cinch)
Les prises de sortie de chaque piste sont normalement
connectées aux prises d'entrée de la table de mixage.
44 Commutateur DOLBY NR (RÉDUCTION DU BRUIT)
Ce commutateur vous permet d'activer ou de désactiver
la réduction de bruit Dolby C interne.
La LED NR OFF s'allume lorsque ce commutateur est
réglé sur OFF (normalement pour l'étalonnage et
l'alignement).
45 Connecteur SYNCHRONISEUR
Pour la connexion d'un synchroniseur en option (modèle
4030), qui permet la synchronisation SMPTE avec
d'autres magnétophones ou magnétoscopes.
46 PORT SÉRIE/MODÈLE Connecteur MTC-1
Dans un avenir proche, un contrôleur de code temporel
MIDI (Modèle MTC : 1) sera disponible pour le contrôle
MIDI du R8 Le SERIAL PORT est pour la connexion de cet
appareil.
COMMANDES DE L'UNITÉ PRINCIPALE
Les commandes suivantes sont situées derrière le
panneau de commande amovible et deviennent visibles
lorsque le panneau est retiré.
47 Commutateur METER NORM/FINE
Lors du réglage de la section amplificateur du R8, le
mode de mesure fine vous permet de "grossir" le
voisinage de 0 dB, rendant ainsi possible des réglages
plus précis.
En mode FINE, le segment -5 dB s'allume même lorsque
le niveau de sortie est inférieur à -5 dB par rapport à un
niveau de référence. Réglez le commutateur sur FINE en
appuyant dessus lors de l'étalonnage. Appuyez à
nouveau pour réinitialiser le lecteur en mode normal
48 Connecteur du panneau de commande REMOTE
Sert à brancher le control Panel ou un câble d'extension
en option Model 8544 (Voir page 6)
49 Boutons de transport de bande
Les quatre fonctions de transport de bande de base stop
, play > , rewind<< et fast forward>> peuvent être
contrôlées avec ces touches, dont les fonctions
correspondent à celles des touches équivalentes du
panneau de commande.
50 LED POWER - RECORD-READY
POWER: Indique que l'alimentation est allumée.
RECORD/READY : Ces LED ont la même fonction que les
LED REC. L'indicateur RECORD rouge s'allume lorsqu'un
enregistrement est en cours, tandis que la LED READY
orange indique l'état "prêt à l'enregistrement", c'est-à-
dire qu'aucune piste n'a été sélectionnée pour
l'enregistrement, et que le bouton PLAY (3) et le bouton
REC 4) ont été pressés en même temps
