GUÍA RÁPIDA DE INSTALACIÓN PLACA CORA
1. CARACTERÍSTICAS TÉCNICAS
Alimentación
18-24Vdc NO POLARIZADO (no se tiene en cuenta la polarización durante la instalación). Se
puede alimentar directamente desde el Bus DUOX.
Puede consultar la guía rápida para la instalación de sistemas Duox Plus y elegir la topología que más se
ajuste a sus necesidades en nuestra página web:

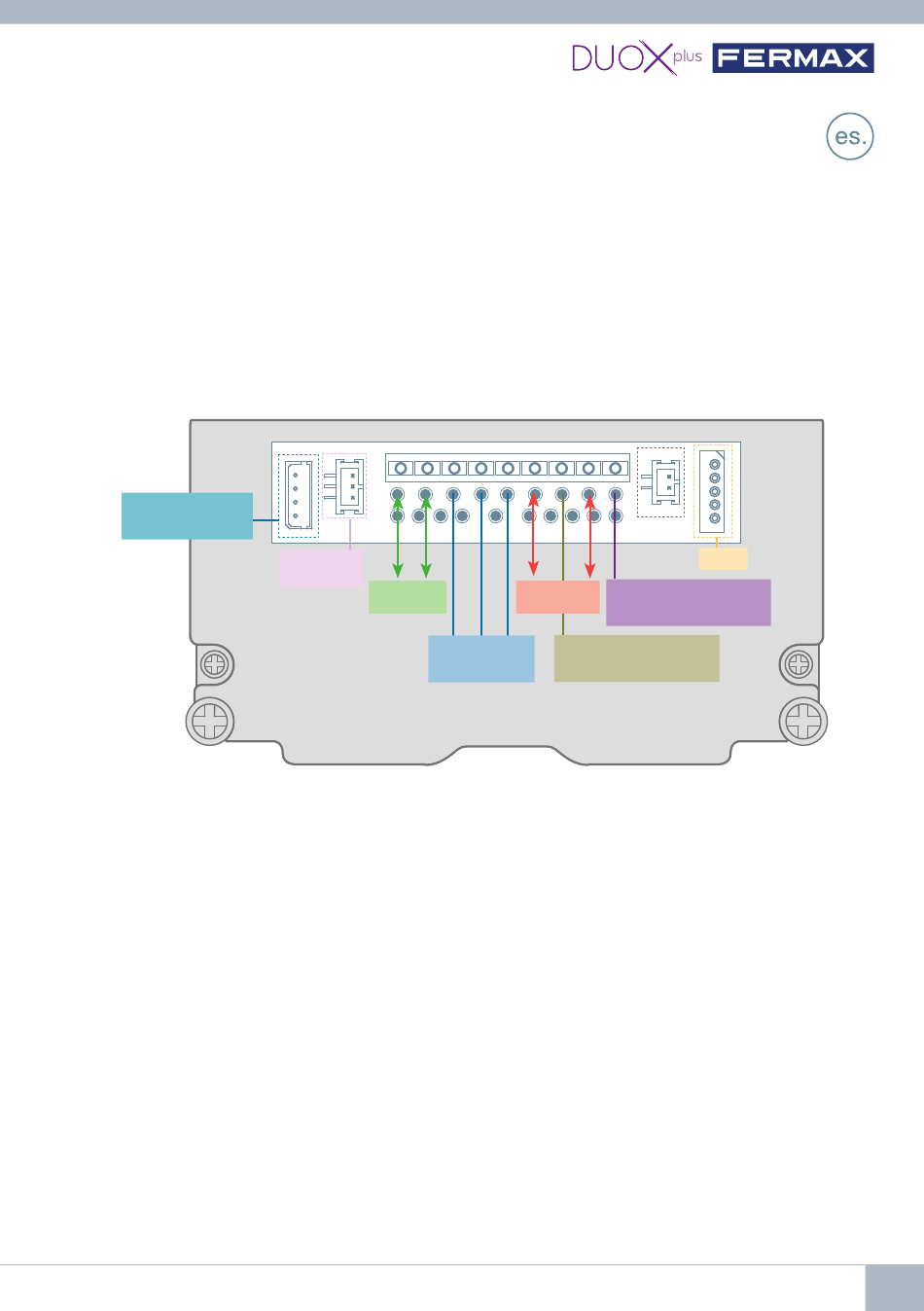

2. CONEXIONADO
LECTOR EXTERNO/
CONTROLADOR EXT
B-B: Bus Duox Plus.
C, NO, NC: Contactos de relé abrepuertas. 2A Máx – 12Vdc – 24Vac.
+12V: Salida +12Vdc para alimentación de abrepuertas de bajo consumo (Máx 250mA). Solo
habrá tensión durante el tiempo de activación de abrepuertas.
BS: Entrada pulsador de salida. Se conecta al negativo (-) para activarlo.
(-): Negativo (0V) común a +12Vdc, BS y SP.
SP: Entrada para el sensor de puerta. Se conecta al negativo (-) para activarlo. Al abrirse el
circuito se produce la alarma (Puerta Forzada si no ha habido una apertura de puerta autorizada
o Puerta dejada abierta si no se ha cerrado correctamente tras una apertura autorizada).
CN1: Conexión para lector de tarjetas externo / controlador externo.
CN2: Conexión para placa directorio.
CN3: Sin uso.
CN4: Conexión RS485.
http://www.fermax.com
CN1 CN2
B B C
PLACA
DIRECTORIO
BUS DUOX
SALIDA RELÉ
ABREPUERTAS
NO NC +12V BS - SP
ENTRADA DE DETECCIÓN
SALIDA 12V
DEL SENSOR DE PUERTA
ENTRADA DE DETECCIÓN
DEL BOTÓN DE SALIDA
Cod. 970316c V12_25
CN3 CN4
RS485
GUÍA RÁPIDA PLACA CORA
3
