1
Enlevez le couvercle de l'unité centrale (reportez-vous à la
page 3-3).
2
Retirez la vis et l'obturateur. Conservez la vis.
Vis
Obturateur

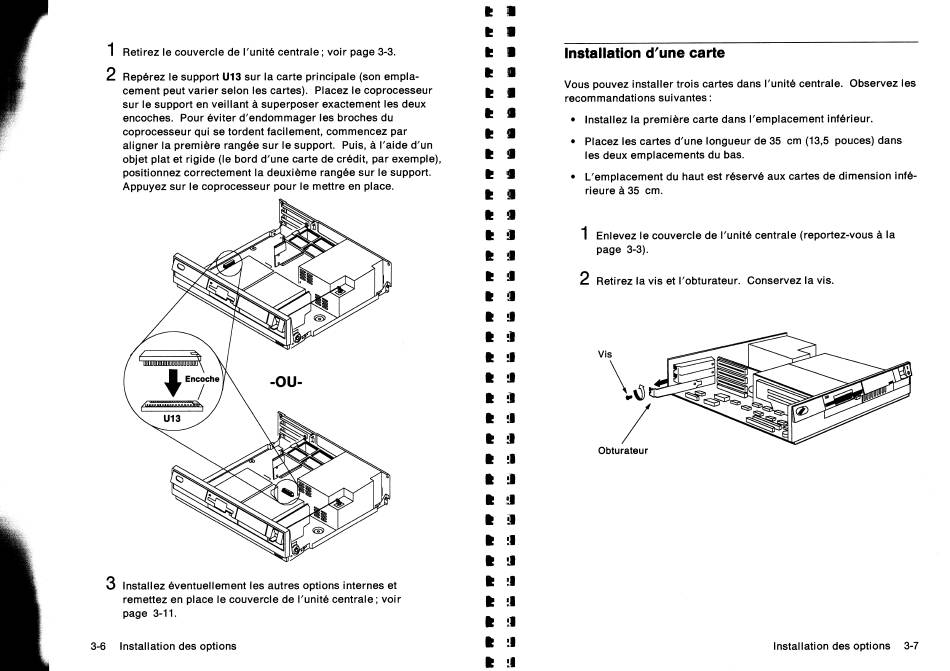

1
Retirez le couvercle de l'unité centrale; voir page 3-3.
2
Repérez le support U13 sur la carte principale (son empla-
cement peut varier selon les cartes). Placez le coprocesseur
sur le support en veillant à superposer exactement les deux
encoches. Pour éviter d'endommager les broches du
coprocesseur qui se tordent facilement, commencez par
aligner la première rangée sur le support. Puis, à l'aide d'un
objet plat et rigide (le bord d'une carte de crédit, par exemple),
positionnez correctement la deuxième rangée sur le support.
Appuyez sur le coprocesseur pour le mettre en place.
Installation d'une carte
Vous pouvez installer trois cartes dans l'unité centrale. Observez les
recommandations suivantes:
• Installez la première carte dans l'emplacement inférieur.
• Placez les cartes d'une longueur de 35 cm (13,5 pouces) dans
les deux emplacements du bas.
• L'emplacement du haut est réservé aux cartes de dimension infé-
rieure à 35 cm.
3
Installez éventuellement les autres options internes et
remettez en place le couvercle de l'unité centrale; voir
page 3-11.
Installation des options 3-7 3-6 Installation des options
