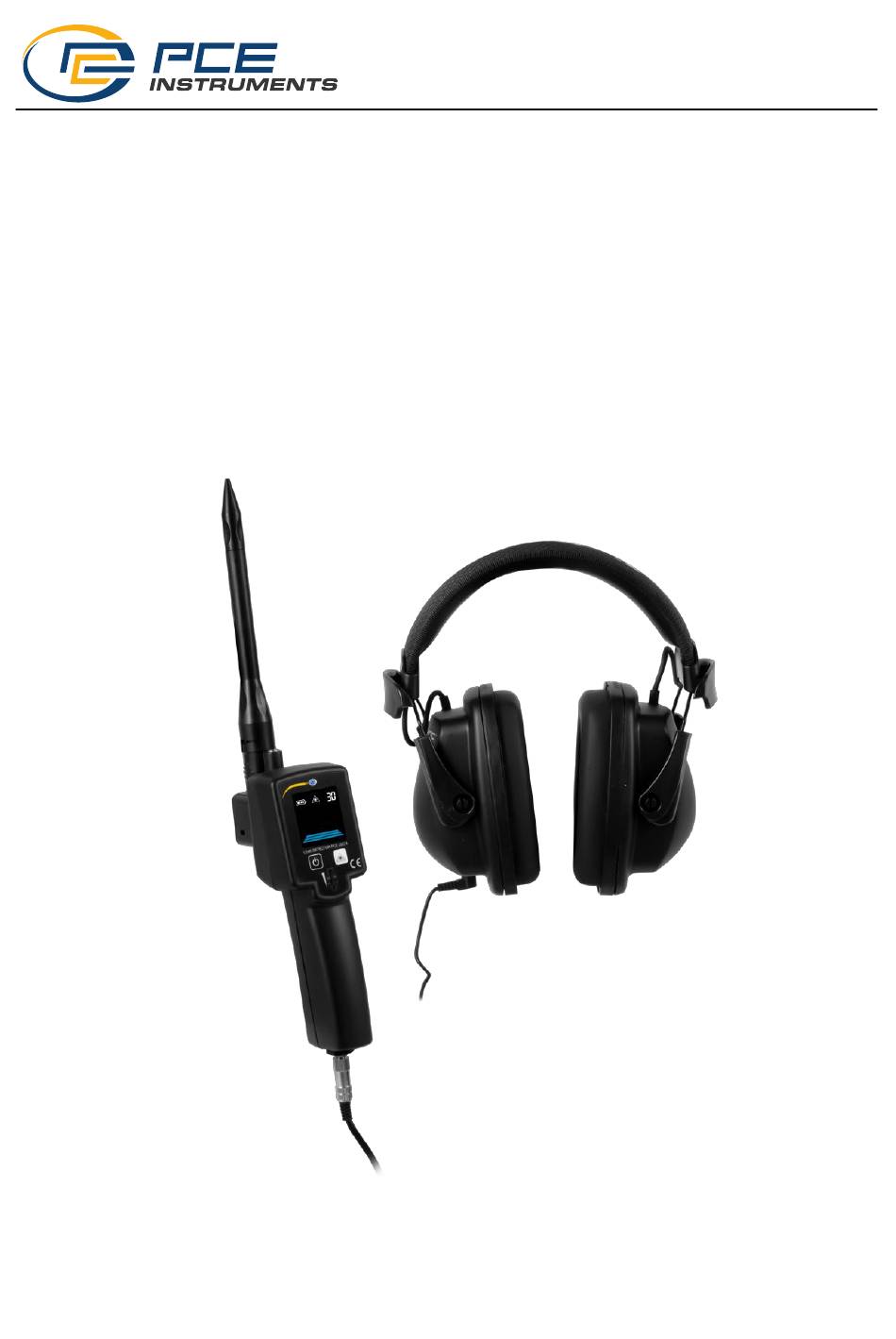

- Page 1 Français Mode d'emploi PCE-LDC 8 Détecteur de fuites...
- Page 2 L'appareil est exclusivement destiné à l'usage décrit et ne doit être utilisé qu'à cette fin. PCE Instruments n'offre aucune garantie pour d'autres applications. Sous réserve d'erreurs et de modifications.
-
Page 3: Table Des Matières
Sommaire 1. Consignes de sécurité ................4 2. Application ..................6 3. Caractéristiques .................. 6 4. Spécifications techniques..............7 4.1 Généralités ..................7 4.2 Alimentation................... 7 4.3 Possibilités de mesure ..............7 5. Dessin technique ................. 8 6. Utilisation ................... 9 6.1 Fonctionnement ................ -
Page 4: Consignes De Sécurité
1. Consignes de sécurité Veuillez vérifier que ce mode d'emploi correspond au type d'appareil. Veuillez respecter toutes les consignes indiquées dans ce mode d'emploi. Il contient des informations importantes qui doivent être respectées avant et pendant l'installation, lors du fonctionnement et lors des travaux de maintenance. - Page 5 AVERTISSEMENT ! Paramètres de fonctionnement non autorisés ! Le dépassement ou le non-respect des paramètres peut présenter un danger pour les personnes et le matériel et entraîner des dysfonctionnements et des pannes. • Ne dépassez pas les paramètres de fonctionnement autorisés. •...
-
Page 6: Application
2. Application Le PCE-LDC 8 est un détecteur de fuites pour les systèmes à air comprimé. Lorsque des gaz s'échappent des conduites et des réservoirs, ils génèrent des ultrasons qui peuvent être détectés par le détecteur de fuites PCE-LDC 8, même à plusieurs mètres de distance. -
Page 7: Spécifications Techniques
4. Spécifications techniques 4.1 Généralités Méthode Ultrasons Milieu Air, liquide de refroidissement et autres gaz Connexions Connecteur 1 : connecteur à 4 broches pour casque et chargeur Connecteur 2 : prise jack stéréo 3,5 mm pour écouteur et chargeur Fréquence 40 kHz ±2 kHz Température de 0 …... -
Page 8: Dessin Technique
5. Dessin technique... -
Page 9: Utilisation
6. Utilisation Assurez-vous que tous les composants répertoriés ici ont été livrés. Description Détecteur de fuites PCE-LDC 8 Capteur Écouteurs Tube de guidage avec pointe Rallonge pour le capteur Chargeur Mallette de transport Mode d'emploi Remarque : Le capteur peut être séparé de l'appareil principal en le retirant de son support. -
Page 10: Fonctionnement
6.1 Fonctionnement Les fuites d'air génèrent une large gamme d'ultrasons (20 à 80 kHz). Plus la fréquence est élevée, plus elle contient d'énergie. Cependant, les fréquences plus élevées ne peuvent pas être transmises aussi rapidement dans l'air. C'est pourquoi le détecteur fonctionne à une fréquence centrale de 40 kHz, qui constitue un compromis optimal entre énergie et distance. -
Page 11: Étapes D'utilisation
6.2 Étapes d'utilisation 1. Appuyez sur le bouton d'alimentation. 2. L'image représentée à gauche apparaît à l'écran. • Le pointeur laser est éteint • L'écran affiche : • Niveau de batterie • Segments allant du vert au rouge • La sensibilité peut être modifiée à... -
Page 12: Raccordement Électrique
6.3 Raccordement électrique Le casque ou le chargeur peuvent être connectés au PCE-LDC 8. Remarque Si l'appareil n'a pas été utilisé pendant plus de 2 mois, la batterie peut être déchargée. Branchez le chargeur et après environ 2 à 3 minutes,... -
Page 13: Entretien
