4.6 INSTALLATION DE L'AUTOMATISME SW5 AVEC BRAS ARTICULÉ SWAA
Utiliser le bras articulé à pousser pour portes qui s'ouvrent vers l'extérieur vue côté automatisme.

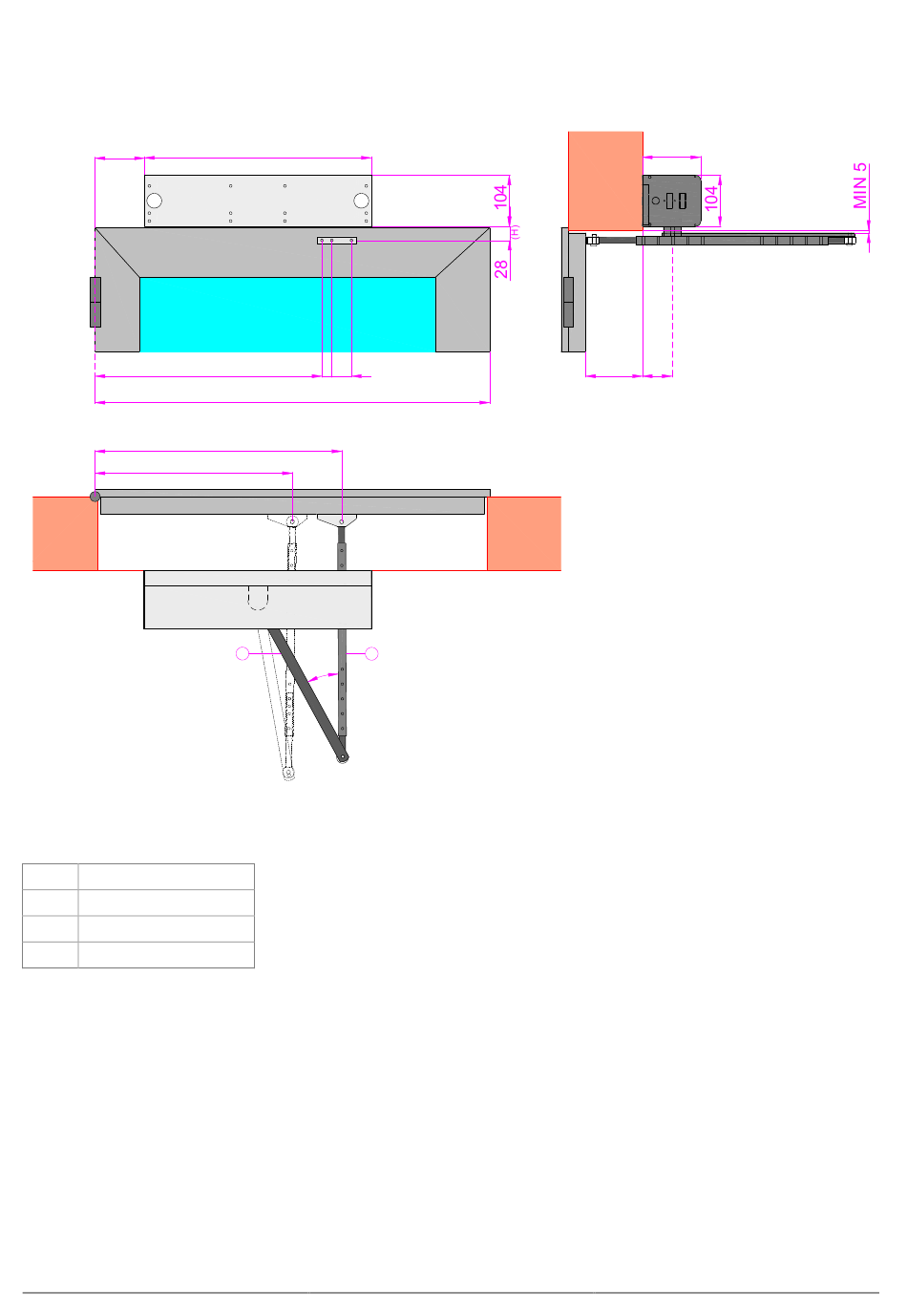

Retirer le carter et fixer l'automatisme de manière stable et à niveau sur la cloison utilisant des vis d'un diamètre ≥ 4,8 mm,
en respectant les mesures indiquées dans la figure.
Fixer sur le vantail l'étrier de fixation du bras articulé, en respectant les mesures indiquées dans la figure.
N.B. Si nécessaire, il est possible de modifier la mesure H, entre l'automatisme et le vantail, par le remplacement de
l'entretoise, en utilisant les codes indiqués dans le tableau.
(H)
Automatisme SW5
28
SWAA
45
SWAA + SWH51
62
SWAA + SWH68
Fixer le bras articulé à l'automatisme et fixer l'autre extrémité du bras articulé au vantail.
Amener la porte en position de fermeture et régler la longueur du demi-bras [A] de manière à ce que l'angle entre les deux
demi-bras [A] et [B] soit le plus grand possible.
(*) Pour augmenter la force d'ouverture, il est possible de réduire l'angle et réduire la mesure de fixation du bras articulé,
comme indiqué dans la figure.
Déplacer manuellement la porte et vérifier l'ouverture et la fermeture correcte sans frottements.
Installer l'arrêt mécanique de porte ouverte (hors fourniture).
N.B.: les arrêts de porte au sol doivent être fixés en position visible et ne doivent constituer aucun risque d'obstacle.
FERMETURE DU CARTER DE L'AUTOMATISME
Accrocher le profil carter au profil de base. Fixer le couvercle sur les têtes à l'aide des vis fournies.
D115 FR – 2020 10 01
11
