AIDE-MÉMOIRE POUR
L'INSTALLATION
1. Choisir l'emplacement de l'appareil.
a) Emplacement dans la pièce
b) Dégagements aux matériaux combustibles
c) Sections allant de la "Mise en place
du système d'évacuation" aux
"Emplacements des sorties extérieures
d'évacuation"
2. Installer le ventilateur en option. Se reporter à la
section "Installation d'un ventilateur en option".
3. Assembler le socle ou les pattes et la
protection inférieure à la base de poêle. Se
reporter aux sections "Assemblage du socle"
ou "Assemblage des pattes et de la protection
inférieure".
4. Choisir une option de ventilation et l'installer
selon les directives. Se reporter aux sections
suivantes le cas échéant :
a. Kit de ventilation horizontale DV
(évacuation directe) du poêle
b. Ensembles de terminaisons Dura-vent
c. Réglage du réducteur de débit d'air
d. Conversion d'une cheminée métallique de
classe A ou d'une cheminée en maçonnerie à
un système d'évacuation directe.
5. Effectuer les branchements à l'alimentation
au gaz et à l'électricité. Consulter la section
"Branchement du gaz". Effectuer un test de la
veilleuse: elle doit être conforme au schéma
dans la section "Réglage de la veilleuse".
6. Installer 4 piles AA dans le récepteur. Ceci
permettra de faire fonctionner l'appareil ma-
nuellement lorsqu'il est sur la position "ON".
7. Vérifier la pression de gaz. Se reporter à la
section "Test de pression de la conduite de
gaz".
8. Installer les accessoires standard et en option.
Consulter les sections suivantes :
a. Installation des bûches
b. Porte et cadre vitré
c. Poignée de porte
d. Écran de sécurité
e. Télécommande
f. Thermostat mural
g. Installer une (1) pile AA dans le boîtier à
étincelles pour courant continu (voir instructions
dans le présent manuel)
9. Procéder à une dernière vérification. Se reporter
à la section "Vérification finale".
Avant de quitter le domicile du client, l'installateur doit
s'assurer que l'appareil s'allume correctement et en
expliquer le fonctionnement en détail au client.
Cette dernière vérification comprend les étapes
suivantes :
1) Chronométrer l'appareil pour s'assurer qu'après 15
minutes de fonctionnement, le débit d'alimentation
en gaz est adéquat (telle qu'inscrite sur l'étiquette
de sécurité).
2) Au besoin, régler le débit d'air principal pour éviter
que les flammes ne produisent du carbone. Faire
fonctionner l'appareil de 15 à 20 minutes pour
laisser le temps aux flammes de se stabiliser.
3) Vérifier que le tirage se fait correctement.
ATTENTION : Le fabricant n'est pas responsable des
dommages occasionnés par la production de suie
ou de fumée à la suite d'une altération de l'appareil.
CHOISIR L'EMPLACEMENT DE
VOTRE POÊLE AU GAZ

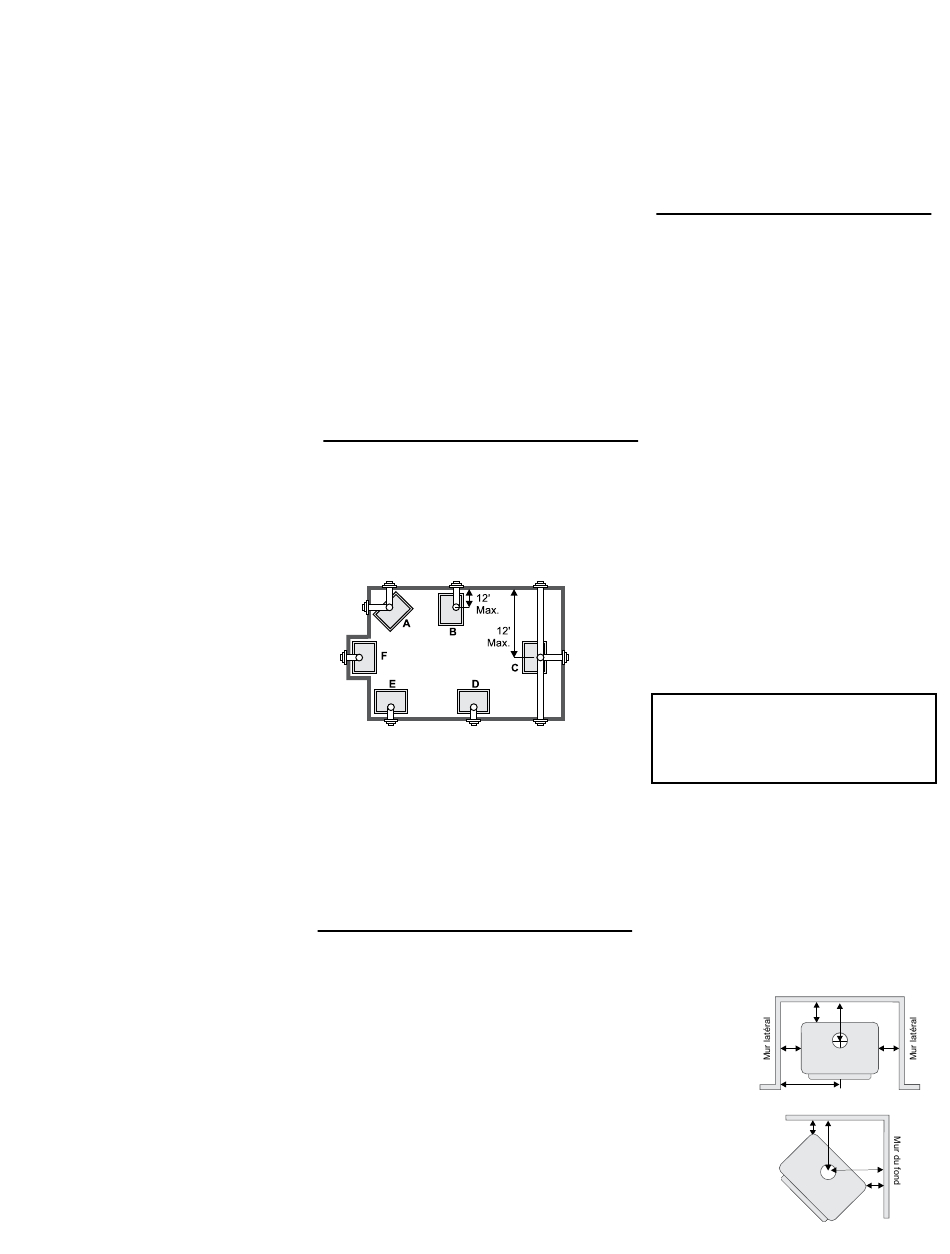

En choisissant l'emplacement pour le poêle, s'assurer
que les dégagements mentionnés ci-dessus sont re-
spectés et qu'il y a un espace suffisant pour l'entretien
et le fonctionnement adéquat de l'appareil.
A)
En coin
B)
Diviseur de pièces
C)
Îlot
D)
Plat contre le mur
E)
Dans l'angle, plat contre le mur
F)
Aligné avec le mur / l'alcôve
Pour les conditions en matière de terminaisons
d'évacuation, voir la section "Emplacements des sor-
ties extérieures d'évacuation".
EXGENCES POUR
MAISONS MOBILES ET PRÉ-
FABRIQUÉES
1. S'assurer de ne pas affaiblir ni couper des éléments
structuraux lors de l'installation.
2. Tout appareil doit être relié à la terre à l'aide d'une
tige de mise à la masse spéciale n
"Installation du ventilateur en option".
3. L'appareil doit être fixé au plancher à l'aide des
moyens d'ancrage fournis. Voir les sections
"Assemblage du socle" & "Pattes et protection
inférieure".
Poêle au gaz à évacuation directe CLASSIC™ C34-11 de Regency
consignes d'installation
AIR DE COMBUSTION
ET D'ÉVACUATION
L'air de combustion de cet appareil est tiré de
l'extérieur du bâtiment par la cheminée externe.
Il n'est pas nécessaire d'utiliser de l'air de
combustion à l'intérieur de la pièce.
DÉGAGEMENTS PAR
RAPPORT AUX MATÉRIAUX
COMBUSTIBLES
Les dégagements indiqués ci-dessous sont des
dégagements MINIMAUX. Mesurer le dégage-
ment jusqu'à l'appareil et au connecteur de la
cheminée. Tenir compte de la distance la plus
longue si les deux mesures ne sont pas les
mêmes. Par exemple, si l'appareil est configuré
comme sur l'un des schémas ci-dessous, mais
que le connecteur est trop proche, déplacer le
poêle pour respecter les dégagements requis
du connecteur.
Cet appareil peut être installé sur une surface
combustible solide telle qu'un plancher de bois.
il peut également être installé directement sur
du tapis ou du vinyle lorsque la plaque de
recouvrement du socle inférieur (fournie avec
l'appareil) est installée.
Cet appareil doit être installé uniquement avec
les dégagements tels qu'illustrés dans les situa-
tions ci-dessous. Ne pas combiner les dégage-
ments de différentes installations pour obtenir
des dégagements plus réduits.
Utiliser les dégagements minimaux indiqués
dans les schémas ci-dessous :
Dégagements aux combustibles -
A Du mur latéral à l'appareil 10 po / 250 mm
B Du mur du fond à l'appareil 6 po / 150 mm
E Du mur latéral à l'appareil
Dimensions de référence - Modèle C34
C Du mur du fond à l'axe central de la cheminée
D Du mur latéral à l'axe central de la cheminée
F Du mur latéral à l'axe central de la chemi-
née
La hauteur minimale de plafond est de 36 po/
914 mm depuis le dessus de l'appareil.
Le dégagement minimal vers la ventilation est
de 1-1/4 po (32 mm).
o
8. Voir la section
Modèle C34
1,5 po/ 38 mm
13 po / 330 mm
22 po / 559 mm
14 po/ 356 mm
Mur du fond
B
C
A
A
D
Mur latéral
E
F
F
E
|
9
