Élément Voyant, bouton ou
connecteur
4 Connecteur vidéo
5 Boutons de menu de l'écran LCD
6 Écran LCD
7 Port de gestion USB/Port
iDRAC Direct
8 Connecteur USB
9 Plaquette d'information
10 Disques durs
11 Lecteur optique (en option)

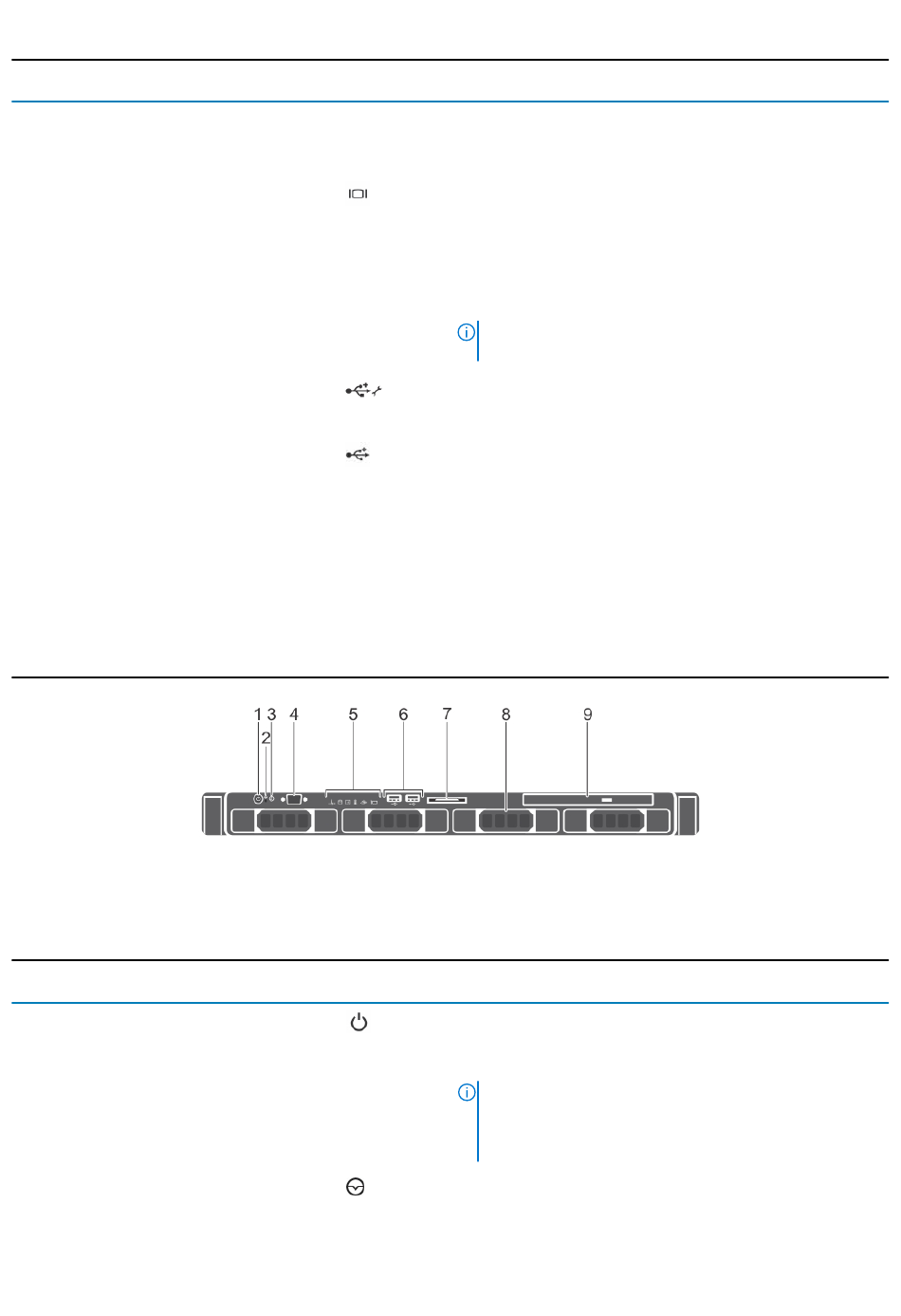

Figure 3. Voyants et caractéristiques du panneau avant – châssis de quatre disques durs 3,5 pouces câblés
Tableau 3. Voyants et caractéristiques du panneau avant – châssis de quatre disques durs 3,5 pouces câblés
Élément Voyant, bouton ou
connecteur
1 Voyant de mise sous tension,
bouton d'alimentation
2 Bouton NMI
Icon Description
Pour réinitialiser l'iDRAC (s'il n'a pas été désactivé au cours de la
configuration iDRAC F2) appuyez sur le bouton et maintenez-le
enfoncé pendant plus de 15 secondes.
Vous permet de connecter un écran au système.
Permettent de naviguer dans le menu de l'écran LCD du panneau
de commande.
Affiche l'ID du système, les informations d'état et les messages
d'erreur du système. Consultez la section
l'écran LCD.
REMARQUE :
châssis de disques durs câblés.
Fonctionne comme port USB normal ou permet d'accéder aux
fonctionnalités d'iDRAC Direct. Pour plus d'informations, consultez
le Guide d'utilisation d'iDRAC sur Dell.com/idracmanuals.
Vous permet de connecter des périphériques USB au système. Le
port est compatible USB 2.0.
Contient des informations système que vous pouvez noter, comme
le numéro de service, l'adresse de la carte réseau et l'adresse MAC.
La plaquette d'informations est un panneau amovible d'étiquettes.
Permet d'installer jusqu'à quatre disques durs 3,5 pouces
remplaçables à chaud ou jusqu'à quatre disques durs 2,5 pouces
remplaçables à chaud dans des adaptateurs de disques durs
3,5 pouces remplaçables à chaud.
Permet d'installer en option un lecteur SATA de DVD-ROM ou de
DVD+/-RW.
Icon Description
Vous permet de connaître l'état d'alimentation du système. Le
voyant de mise sous tension s'allume lorsque le système est sous
tension. Le bouton d'alimentation contrôle la sortie de l'alimentation
vers le système.
REMARQUE :
système d'exploitation compatible ACPI en appuyant sur
le bouton d'alimentation, le système peut effectuer un
arrêt normal avant la mise hors tension de l'ordinateur.
Permet de résoudre les erreurs liées aux logiciels ou aux pilotes de
périphériques, rencontrées avec certains systèmes d'exploitation.
Utilisez la pointe d'un trombone pour enfoncer ce bouton.
À propos des systèmes Dell PowerEdge R230
Fonctionnalités de
L'écran LCD n'est pas disponible sur les
Si vous éteignez un ordinateur utilisant un
