Exemples d'utilisation

* Pour éviter tout dysfonctionnement ainsi que d'endommager les enceintes ou les autres
périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant
d'effectuer les connexions.
Mixer les signaux des entrées analogiques
et numériques

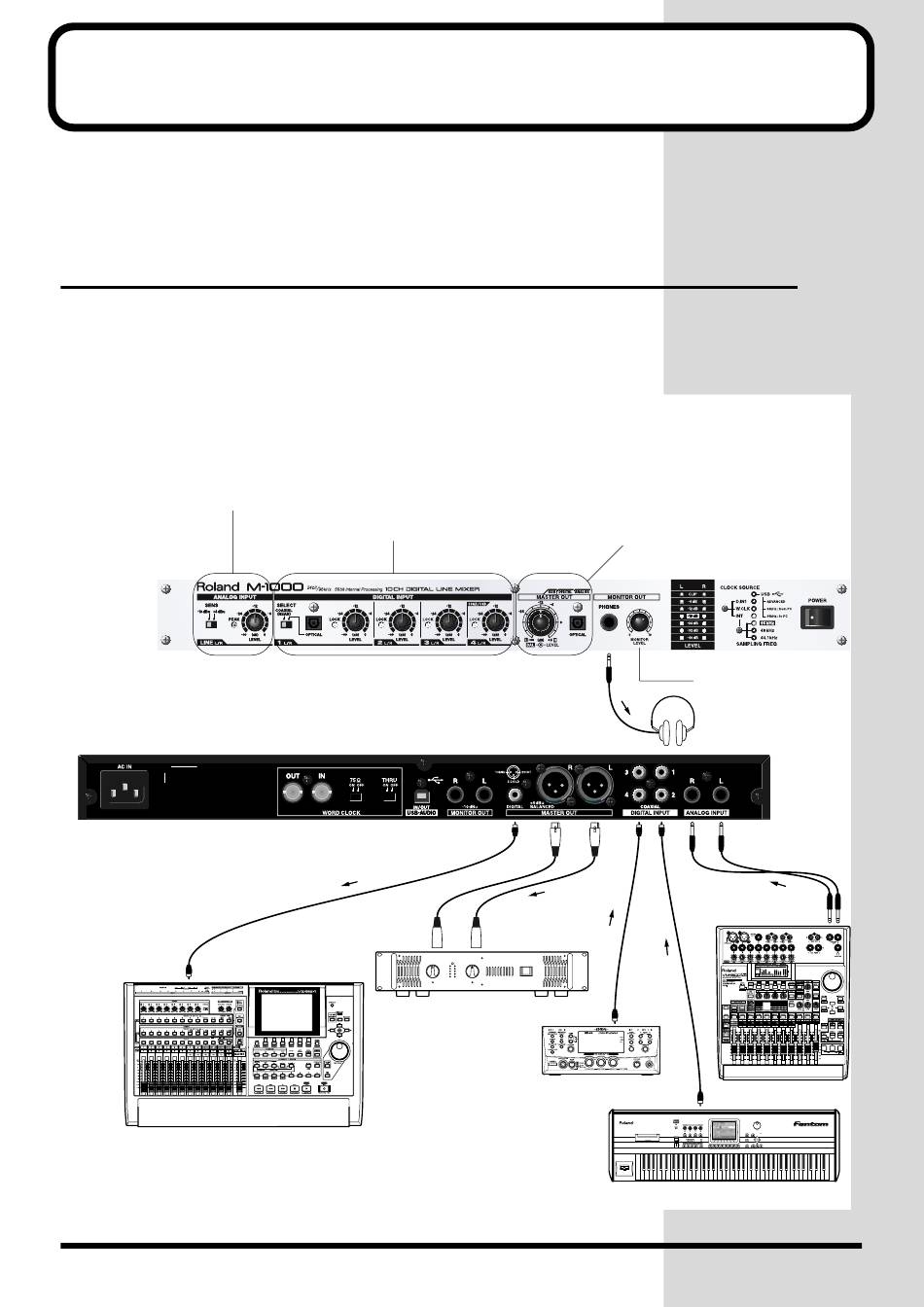

L'illustration suivante montre comment brancher des synthétiseurs et des sources
audio afin d'en mixer les signaux.
* Pour connaître les fonctions offertes par les différentes sections, voyez le tableau livré en
annexe "Fonctions et réglages des diverses sections".
Entrées analogiques
Testez les signaux d'entrée avec le sélec-
teur SENS de la section ANALOG
INPUT réglé sur [-10 dB].
Si le témoin PEAK s'allume, réglez-le sur
[+4 dB]. Ajustez ensuite le volume avec
la commande LEVEL.
DIGITAL IN
Enregistreur numérique
Entrées numériques
Lorsque vous utilisez une entrée numérique,
faites glisser le sélecteur SELECT de la section
DIGITAL INPUT sur la position correspondant
au type d'entrée (coaxiale ou optique) utilisé.
Assurez-vous que le témoin LOCK de l'entrée
utilisée est allumé. Réglez le volume avec la
commande LEVEL.
LINE IN
Ampli
Ampli/Enregistreur numérique
La fréquence d'échantillonnage de l'en-
registreur numérique externe est syn-
chronisée sur le M-1000. Réglez le
volume de sortie avec la commande (in-
térieure) LEVEL.
Réglez la balance gauche/droite avec la
commande (extérieure) BALANCE.
Réglez le volume à un
niveau adéquat.
Casque
DIGITAL OUT
Numérique
DIGITAL OUT
Numérique
MASTER
OUT
Analogique
