DIM-6x16 - Bloc 6 voies DMX 6x16A avec faders et sorties sur borniers
5 - 2 Câblage en triphasé
6 - Adressage DMX
Si vous utilisez une télécommande DMX pour contrôler votre bloc de puissance, vous devez relier
votre bloc via les fiches XLR à votre contrôleur.
Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser un
circuit bouchon (Résistance de 120 Ohm soudée entre les bornes 2 et 3 d'une fiche XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations envoyées par la
télécommande DMX. L'adresse peut se situer entre 1 - 512.
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX. Referez vous
au tableau ci-dessous pour connaître les correspondances entre les adresses DMX et le code binaire
des dipswitches.
Dipswitches
Valeur déci-
male
Le bloc DIM-6x16 utilise 6 canaux DMX, un pour chaque sortie.
Exemples:
Canal 6: enclenchez les dipswitches #2 et #3 (valeur 2+4=6)
Canal 12 : enclenchez les dipswitches #3 et #4 (valeur 4+8=12)
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramétrer les
dipswitches pour les deux appareils sur la même adresse.
Page 6

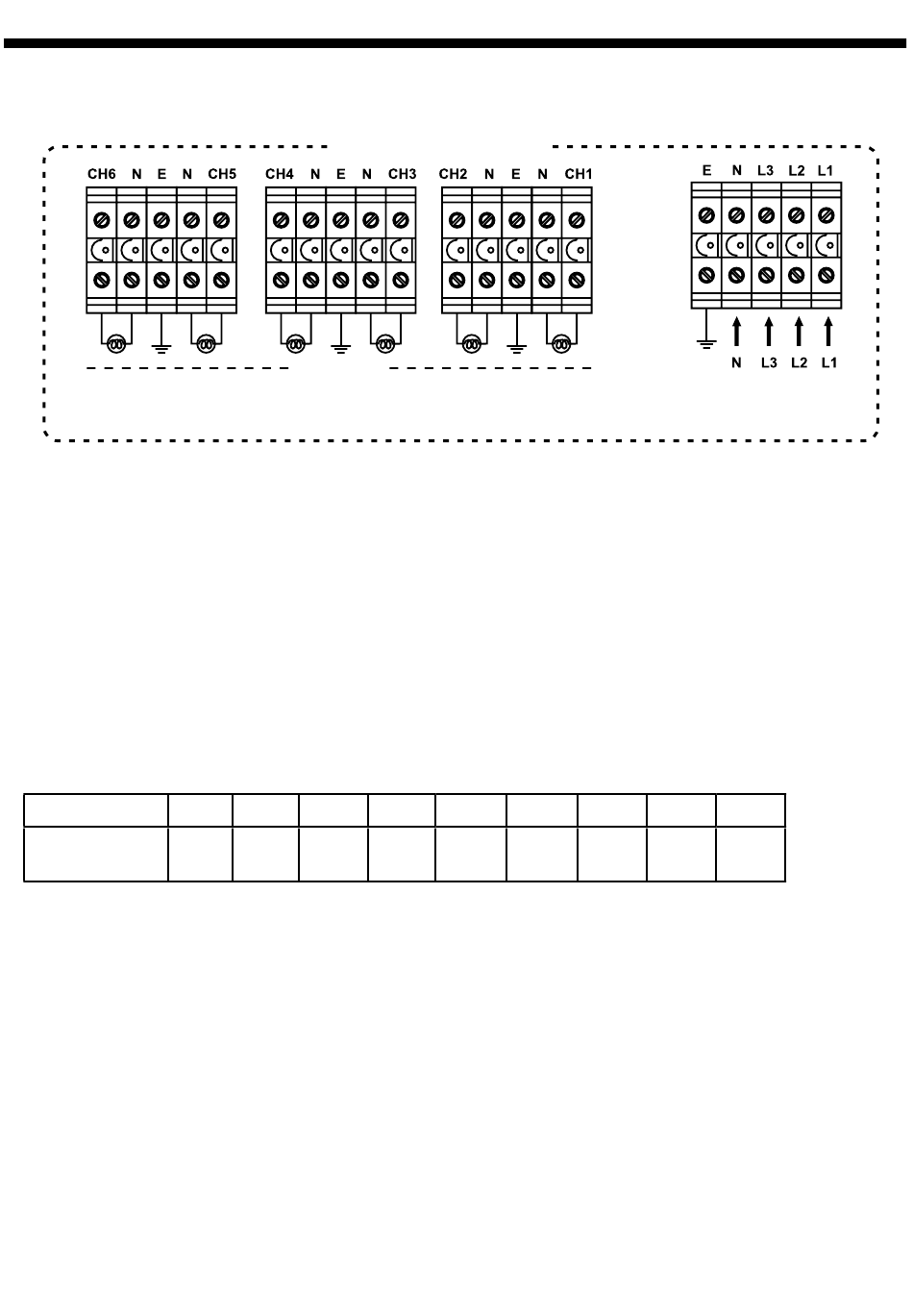

CÂBLAGE TRIPHASÉ
CHARGES
SORTIES
16A PAR CANAL - 96A AU TOTAL
#1
#2
#3
1
2
4
#4
#5
#6
8
16
32
ENTRÉE ALIMENTATION
AC 230V ~50/60Hz
#7
#8
#9
64
128
256
