DIM-6x16 - Bloc 6 voies DMX 6x16A avec faders et sorties sur borniers
2 - Caractéristiques techniques
• Alimentation :
Monophasée ou triphasée
AC 100-230V ~ 50-60Hz.
• Sorties :
16A max. par canal
96A max. (ou 32A max. par phase en triphasé)
• Protection des sorties par disjoncteurs 16A
• Entrée DMX sur XLR 3 broches
• Poids : 7,1 Kg
• Dimensions : 482 x 250 x 88,5 mm

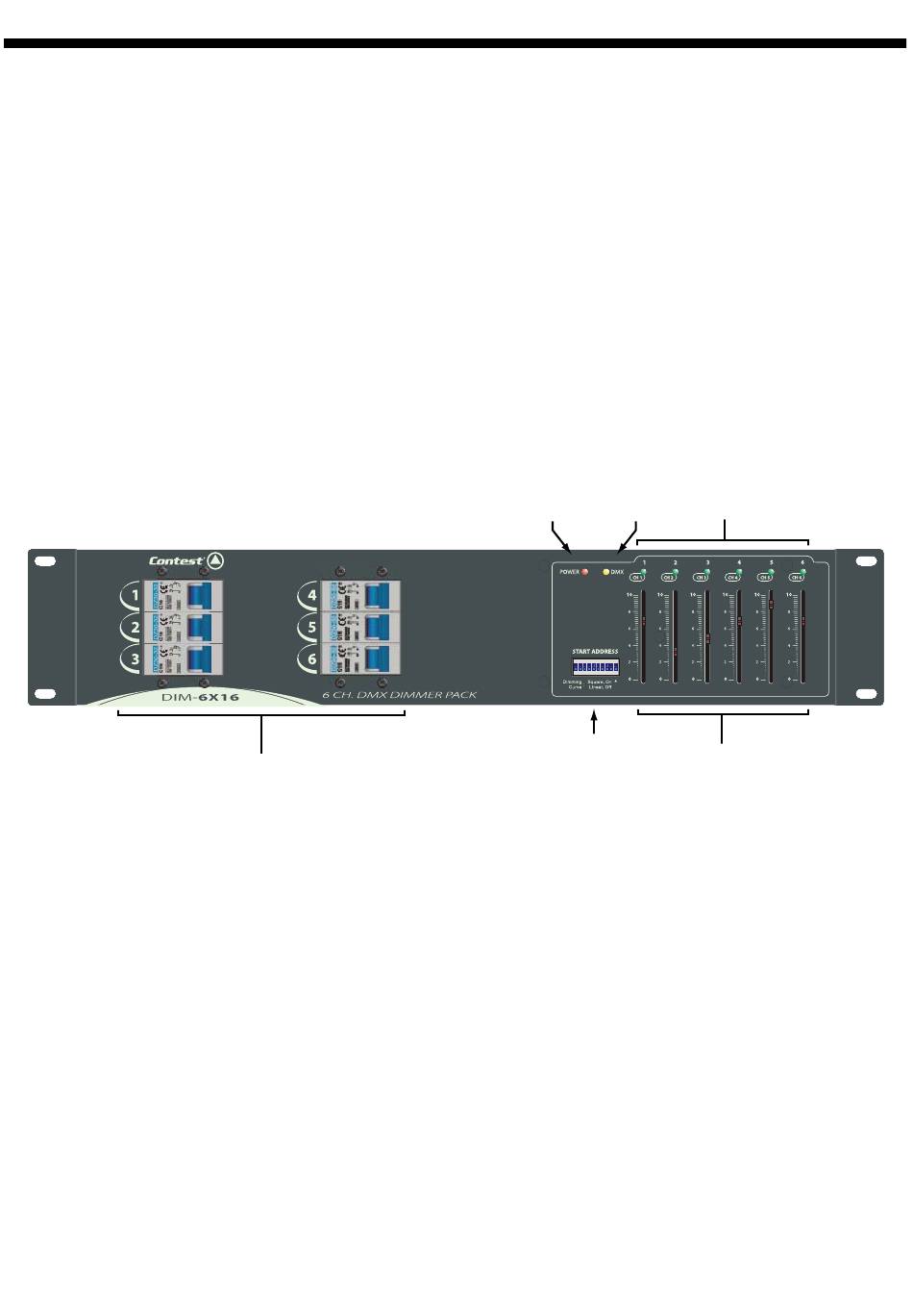

3 - Vue d'ensemble
3.1 - Face avant
1 - Disjoncteurs :
Ces disjoncteurs coupent automatiquement l'alimentation du canal qu'il protège quand la charge qui y
est connectée dépasse 16 ampères.
2 - Dipswitches :
Du numéro 1 à 9, les dipswitches servent à l'adressage DMX. Le switch 10 sert à activer le mode
parallèle (le bloc est sur 1 canal, et à une adresse DMX).
3 - LED POWER :
S'allume dès que l'appareil est sous tension.
4 - LED DMX :
S'allume dès que le DIM-6x16 reçoit un signal DMX.
5 - LEDs indicatrices des canaux :
Ces LEDs indiquent l'état de chaque sortie.
6 - Curseurs des canaux :
Ces six potentiomètres permettent de régler manuellement le niveau de sortie de chaque canal.
Page 4
1
3
4
ON
MD
1
2
3
4
5
6
7
8
9
10
2
5
6
