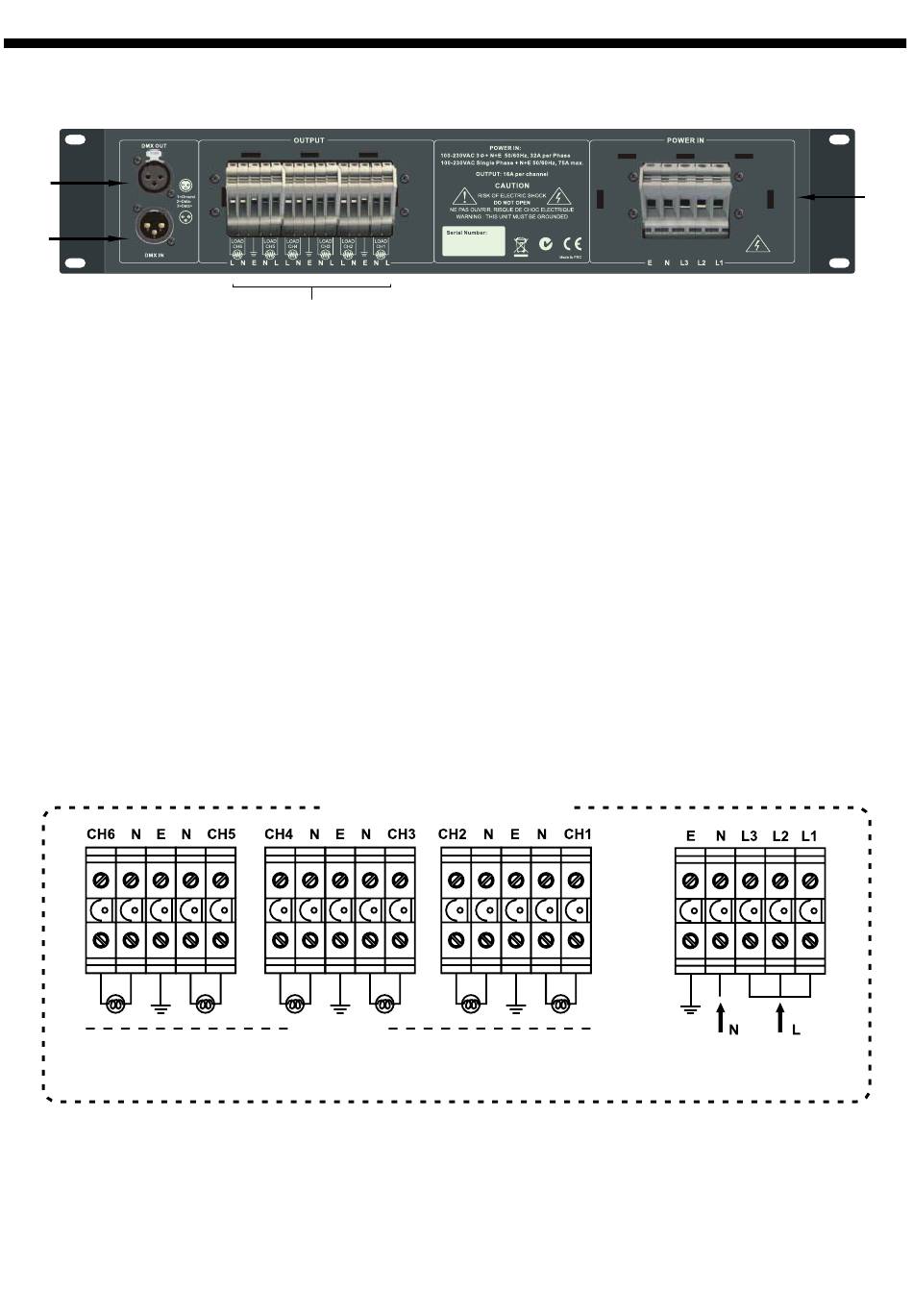

3.2 - Face arrière
2
1
1 - Entrée DMX :
Fiche XLR 3 broches.
2 - Sortie DMX :
Fiche XLR 3 broches.
3 - Borniers de sortie :
Borniers permettant de connecter les charges de chaque canal.
4 - Bornier d'alimentation :
Reportez vous à la section suivante pour plus de détails concernant les différents types de câblage.
4 - Câblage
4 - 1 Câblage en monophasé :
Comme vous le montre la figure ci-dessus, lorsque vous alimentez le DIM-6x16 en monophasé, vous
devez ponter les trois borniers de phase et y connecter la phase du secteur.
DIM-6x16 - Bloc 6 voies DMX 6x16A avec faders et sorties sur borniers
3
CÂBLAGE MONOPHASÉ
CHARGES
SORTIES
16A PAR CANAL - 75A AU TOTAL
ENTRÉE ALIMENTATION
AC 230V ~50/60Hz
4
