max. 105°
1
2
E
D
C

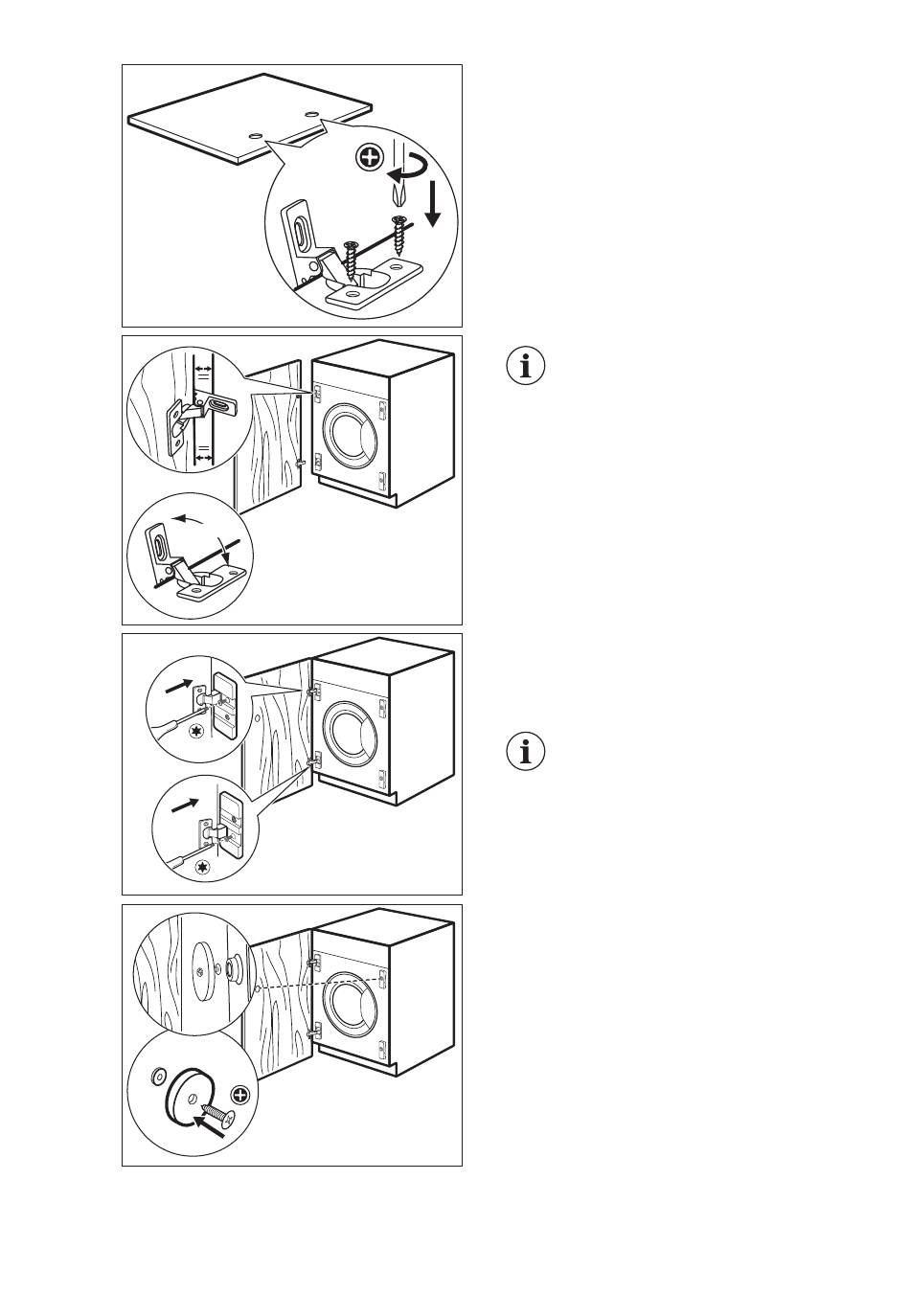

Charnières
Pour pouvoir fixer les charnières, il est
nécessaire de percer deux trous (diam. 35
mm , profondeur 12,5 - 14 mm en fonction de
la profondeur de la porte du meuble) sur le
côté intérieur de la porte.
Les charnières seront fixées à la porte à l'aide
A
des quatre vis fournies A.
Montage de la porte
Fixez les charnières aux supports de
charnière sur l'appareil à l'aide des deux vis
fournies B.
Contre-aimant
L'appareil est pré-réglé pour une fermeture
magnétique.
Pour une fermeture correcte :
N
1. Positionnez la vis C et le contre-aimant D
2. Ouvrez la porte du meuble et vissez le
Pour aligner parfaitement la
porte, veillez à ce que le bord
de la porte du meuble soit
parallèle au bord du meuble
et veillez à respecter l'angle
d'ouverture approprié (max
105 °).
Les charnières peuvent être
ajustées pour compenser les
éventuelles différences
d'épaisseur de la porte.
sur la plaque magnétique N. Appuyez la
porte du placard contre la vis jusqu'à ce
qu'elle laisse une marque.
contre-aimant D (disque en acier + joint
en caoutchouc E) avec la vis C sur le côté
interne de la porte du meuble, là où la
vis a laissé la marque, comme indiqué au
cours de la première étape.
