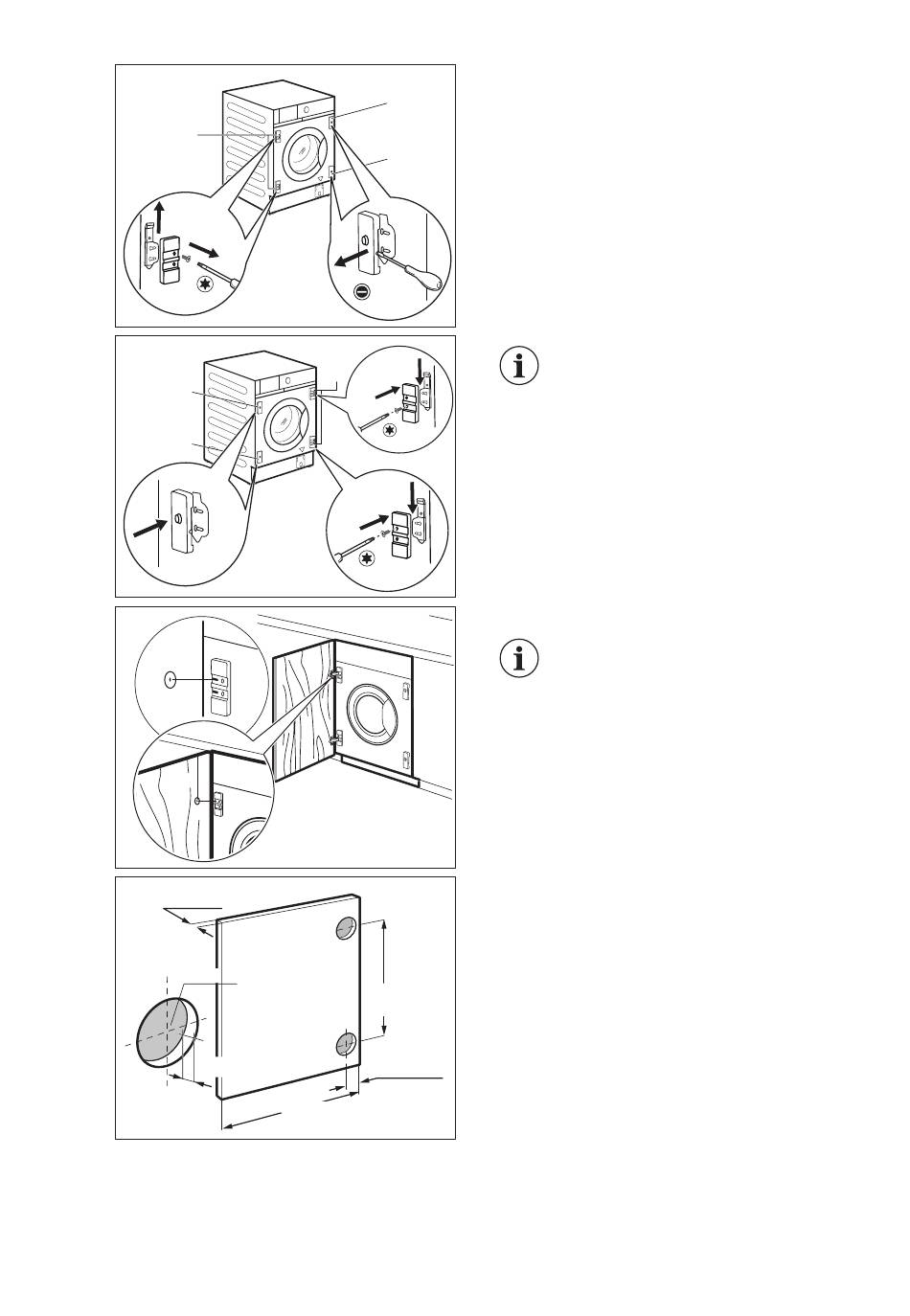

Si la porte du meuble doit être ouverte de
gauche à droite, inversez la position des
supports de charnière M avec la plaque
magnétique N et la plaque inférieure O.
Veillez à ce que la plaque
avec l'aimant se trouve en
position supérieure.
Préparation de la porte du meuble
Pour fraiser la porte, nous
vous conseillons de faire
appel à un professionnel.
Alignez parfaitement la porte du meuble au
meuble.
Mesurez la distance X pour déterminer la
hauteur du trou pour fraiser la charnière
supérieure. Le centre du trou Y doit se
trouver à la même hauteur que le trait du
support de la charnière.
Fixez la position du trou inférieur en
respectant les dimensions et les distances
affichées dans le schéma (449 mm).
Fraisez les trous.
