MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet à préaction FireLock NXT™
avec actionneur pneumatique/pneumatique série 798
SÉRIE 769

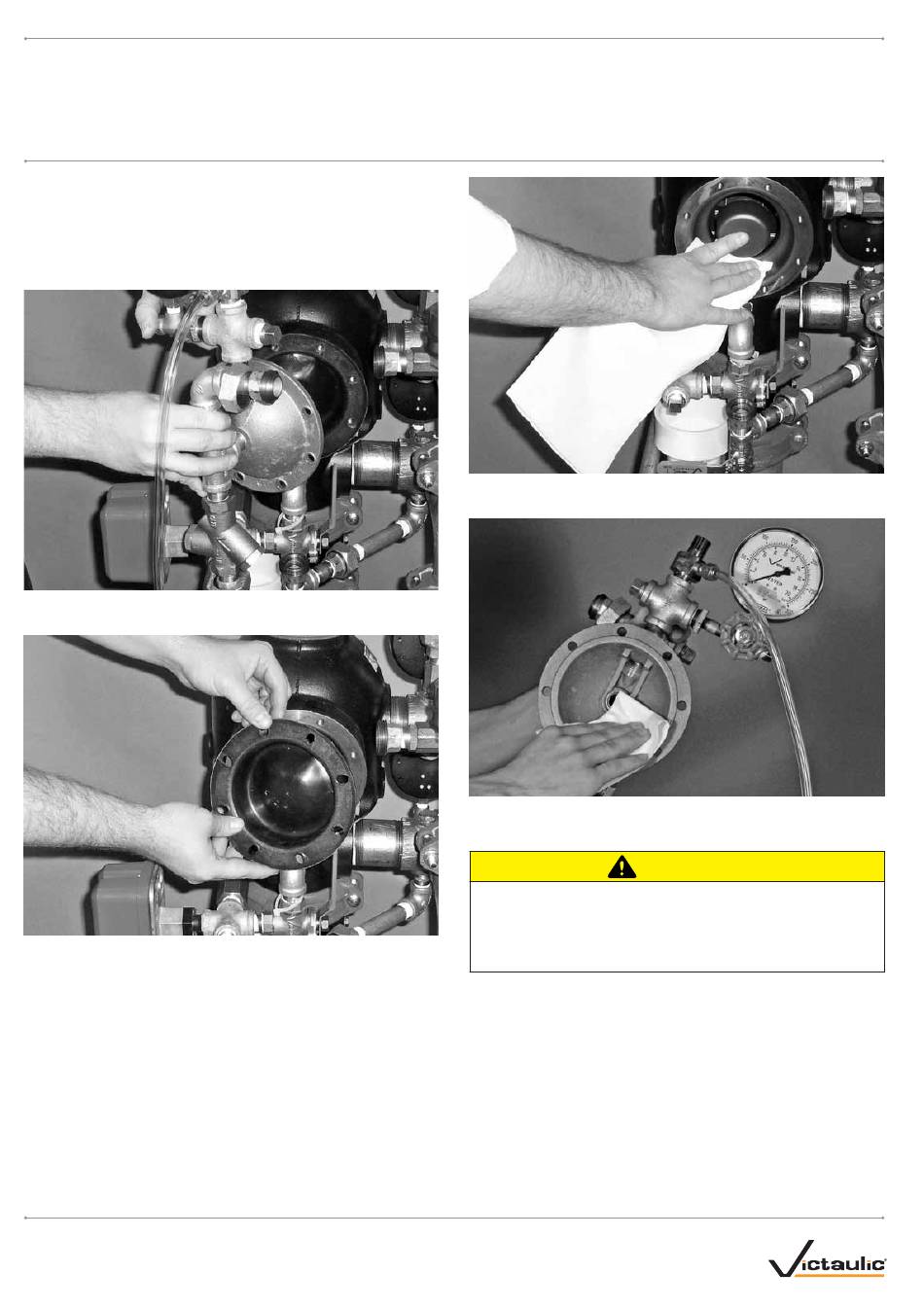

DÉPOSE ET REMPLACEMENT DE LA MEMBRANE
1. Mettre le système hors service en suivant les étapes 1 à 10 de la
section « Inspection interne ».
2. Dévisser et détacher les raccords unions servant à fixer les
accessoires sur le couvercle de la membrane. Se reporter au plan
de montage des accessoires qui s'applique pour plus de détails.
3. Retirer les vis de fixation du couvercle de la membrane et sortir
ce dernier du clapet, ainsi que les pièces internes, en soulevant.
4. Retirer la membrane du corps du clapet.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
I-769P-DPA-FRC_42
5. Nettoyer l'arrière du corps du clapet afin d'ôter les débris qui
pourraient nuire à une bonne assise de la membrane.
5a. Nettoyer l'intérieur du couvercle de la membrane pour ôter les
corps étrangers éventuels.
• Prendre des précautions lors de l'installation d'une membrane
neuve dans le corps du clapet.
Autrement, on risque d'endommager la membrane, entraînant
un défaut de fonctionnement et une fuite du clapet.
6. Remplacer la membrane par une neuve, fournie par Victaulic.
Aligner les trous dans la membrane avec ceux du corps de clapet.
Faire attention de ne pas endommager la membrane lors de
l'installation.
I-769P-DPA-FRC
ATTENTION
RÉV_D
