MANUEL D'INSTALLATION, ENTRETIEN ET ESSAIS
Clapet à préaction FireLock NXT™
avec actionneur pneumatique/pneumatique série 798
SÉRIE 769
INSTALLATION DU RACCORD À COMPRESSION ET DU TUYAU
Raccord à compression et tuyau pour vidange
automatique et clapet de non-retour d'égouttage
Raccord à compression et tuyau
pour actionneur

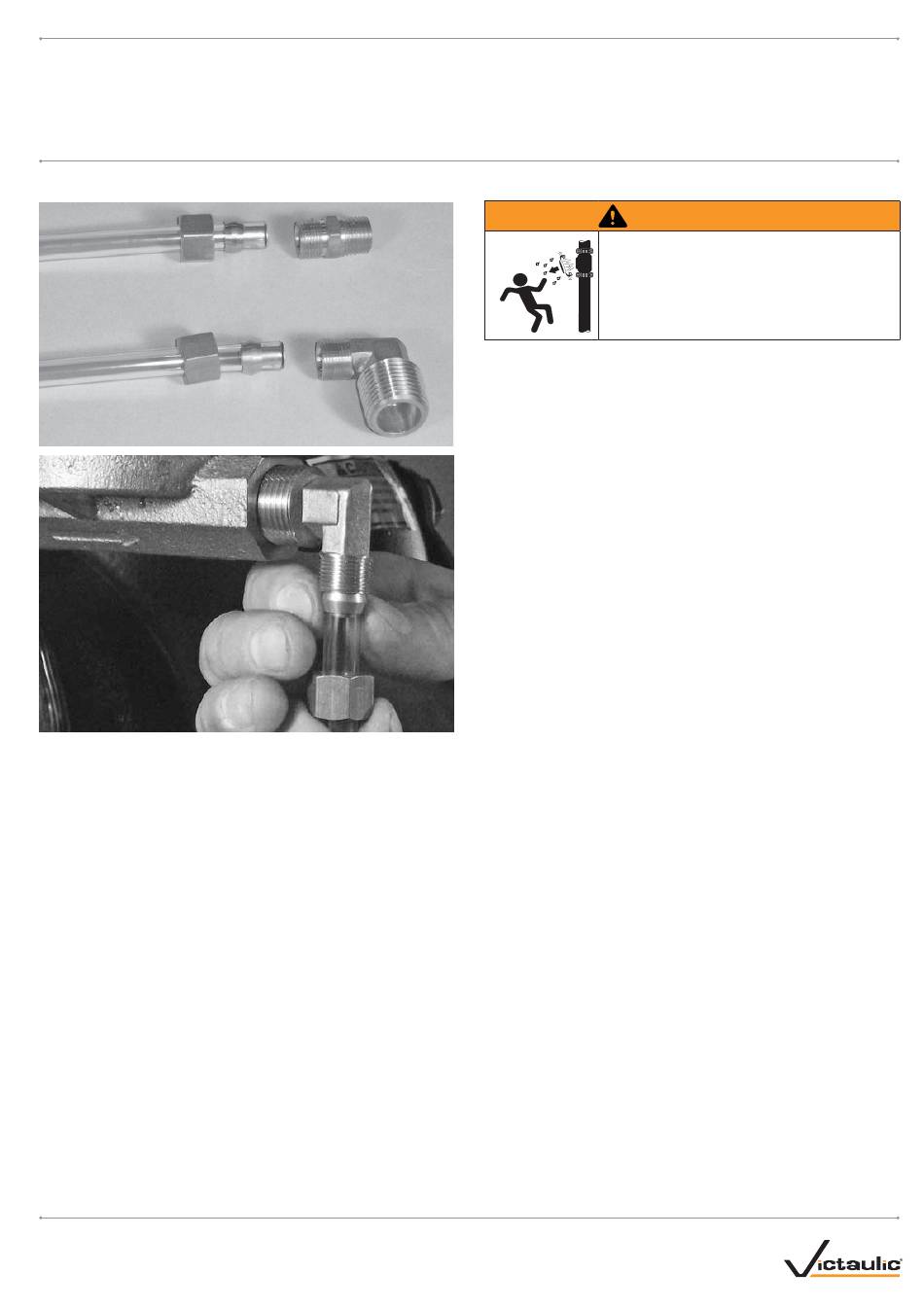

Des raccords à compression et des tuyaux sont fournis pour le
raccordement de la sortie de la vidange automatique, du clapet
de non-retour d'égouttage et de l'actionneur à la cuvette d'égouttage
ou au système de drainage. Ces raccords à compression et tuyaux
doivent être installés en conformité avec le schéma d'accessoires
fourni. NE JAMAIS insérer un bouchon dans la sortie de la vidange
automatique, du clapet de non-retour d'égouttage ou de l'actionneur
au lieu du raccord à compression/tuyau.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. © 2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV_D

ESSAI HYDROSTATIQUE

AVERTISSEMENT
• Lorsqu'une épreuve à l'air est exigée,
NE PAS dépasser une pression
de 50 psi/345 kPa/3,4 bar.
Autrement, il peut y avoir des blessures graves
et/ou d'importants dommages matériels.
Le clapet à préaction FireLock NXT série 769 de Victaulic est
enregistré UL et approuvé FM pour une pression de service maximale
de 300 psi/2 065 kPa/20,7 bar; il est soumis en usine à un essai
sous pression de 600 psi/4 135 kPa/41,4 bar, pour tous les diamètres.
L'épreuve hydraulique du disque du clapet peut être réalisée à 200 psi/
1 380 kPa/13,8 bar ou à 50 psi/345 kPa/3,4 bar au- dessus de la
pression normale d'alimentation en eau (pendant une durée limitée
à deux heures) pour acceptation par les autorités compétentes.
I-769P-DPA-FRC
I-769P-DPA-FRC_11
