JB Systems VECTOR SCAN Mode D'emploi page 6

FRANÇAIS

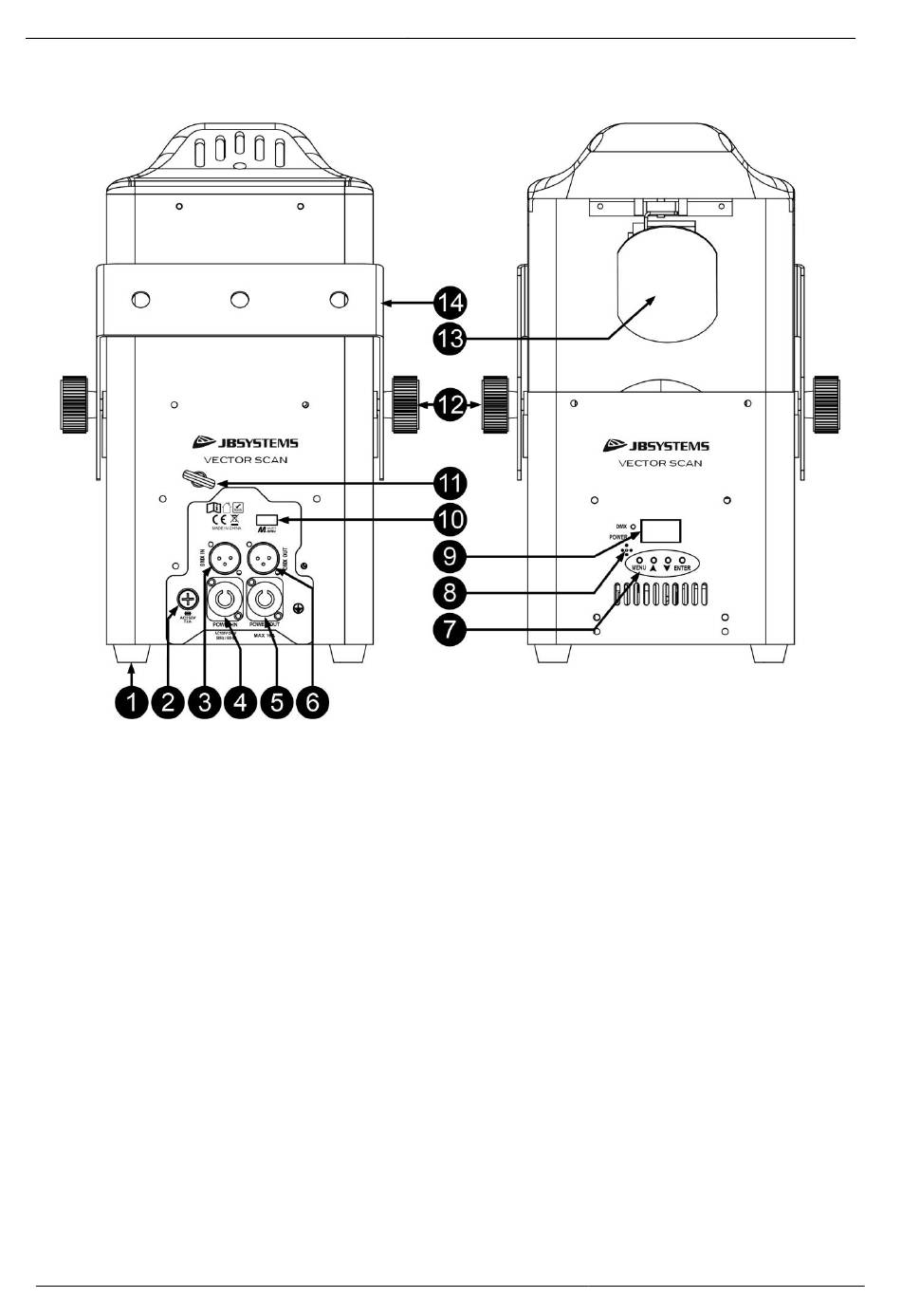

DESCRIPTION :
1. Pied en caoutchouc
2. Porte-fusible
3. DMX IN : Le connecteur mâle XLR 3p reçoit les données DMX d'une console ou est utilisé en mode
maître/esclave.
4. POWER IN : Branchez ici le câble d'alimentation secteur.
5. POWER OUT : permet d'alimenter en guirlande plusieurs autres appareils. Faites toujours attention à la
charge maximale lorsque vous ajoutez des appareils ! Des câbles combi spéciaux (alimentation + câbles
DMX XLR) sont disponibles : voir notre site web !
6. DMX OUT : connecteur XLR femelle 3p pour connecter d'autres projecteurs ou pour une utilisation en
mode maître/esclave.
7. BOUTONS DU MODE D'AFFICHAGE :
•
▼ bouton : appuyez sur ce bouton pour descendre dans le
•
▲ bouton : appuyer sur ce bouton pour remonter dans le menu
•
ENTER : appuyez sur ce bouton pour confirmer la fonction sélectionnée dans le menu.
•
MENU : appuyez sur ce bouton pour revenir au menu principal ou pour quitter les sous-menus.
8. Microphone pour le mode son.
9. AFFICHAGE : affiche les informations relatives aux différents modes et fonctions.
10. ENTRÉE M-DMX : Veuillez noter que ce connecteur USB n'est PAS utilisé pour les mises à jour ou pour
connecter l'appareil à un PC ! Au lieu de cela, ce connecteur USB permet d'ajouter très facilement un
DMX sans fil à l'appareil ! Il suffit d'ajouter la DONGLE WTR-DMX (optionnelle) de BRITEQ
obtiendrez un DMX sans fil ! De plus, vous pourrez connecter d'autres équipements contrôlés par DMX à
la sortie DMX afin de partager la fonction DMX sans fil avec toutes les unités connectées ! Aucun
réglage supplémentaire n'est nécessaire dans le menu de configuration, il suffit de suivre la procédure
décrite dans le manuel d'utilisation fourni avec la DONGLE WTR-DMX de BRITEQ
DMX séparé est disponible sur WWW.BRITEQ-LIGHTING.COM (code de commande : B04645).
11. Oeil de sécurité
