Contrôleurs numériques de vanne DVC6200
Septembre 2020
2. Fixer l'aimant à l'axe de l'actionneur. A mi-course, les méplats de l'aimant doivent être approximativement parallèles à la glissière
présente à l'arrière du boîtier du DVC6200, comme illustré à la figure 13.

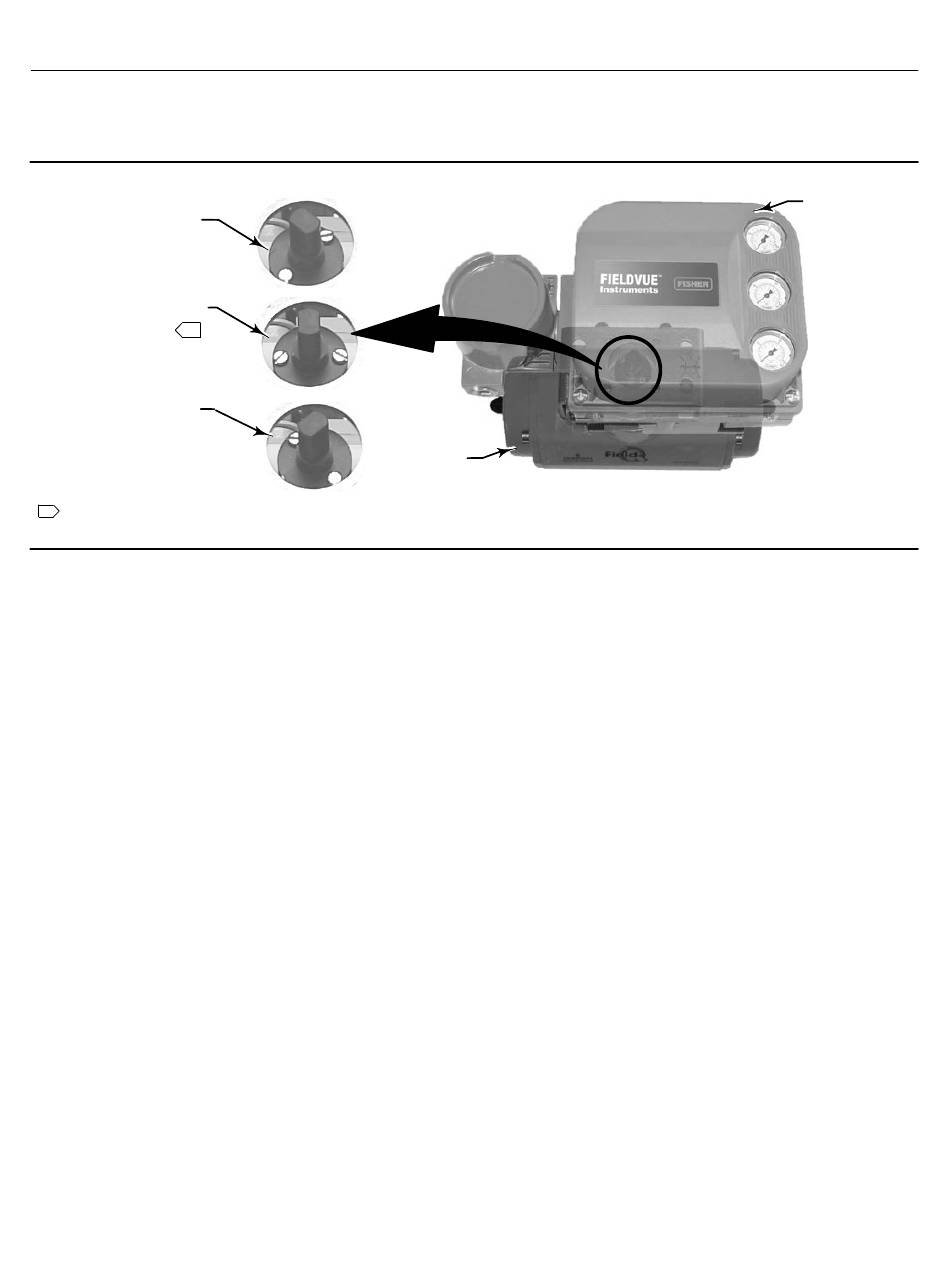

Figure 13. Orientation de l'aimant sur des actionneurs quart-de-tour
ORIENTATION A UNE
EXTREMITE DE LA COURSE
ORIENTATION A MI-COURSE
(MEPLATS PARALLELES A LA
GLISSIERE DU DVC6200)
1
ORIENTATION A L'AUTRE
EXTREMITE DE LA COURSE
1
CET EXEMPLE ILLUSTRE UN ACTIONNEUR AVEC UNE COURSE DE 90_. SUR UN ACTIONNEUR AVEC UNE COURSE INFERIEURE A 90_, L'AIMANT PEUT NE PAS ETRE
PARALLELE A MI-COURSE. POUR S'ASSURER QUE LA POSITION DE MONTAGE DE L'AIMANT EST COMPRISE DANS LA PLAGE DE SERVICE, VERIFIER QUE LES NOMBRES DE
COUNT SONT COMPRIS DANS LA PLAGE ATTENDUE DE 175 A 3 800 A L'AIDE DU LOGICIEL VALVELINK OU D'UNE INTERFACE DE COMMUNICATION.
3. Installer le support de montage sur l'actionneur.
4. Fixer le contrôleur numérique de vanne sur le support de montage à l'aide des 4 vis de montage, comme illustré à la figure 12.
5. Vérifier le dégagement entre l'aimant et la rainure de contre-réaction du DVC6200.
6. Pour les applications à montage déporté, passer à la page 17 pour le montage de l'unité de base DVC6205. Sinon, passer à
l'Etape 2 - Connecter la tubulure pneumatique, à la page 19.
16
ACTIONNEUR
W9700
Guide de démarrage rapide
D103556X0FR
DVC6200
