Contrôleurs numériques de vanne DVC6200
Septembre 2020
Actionneurs ayant une course de plus de 210 mm
1. Isoler la vanne de régulation de la pression de ligne du procédé et dissiper la pression des deux côtés du corps de vanne. Fermer
toutes les conduites de pression vers l'actionneur pneumatique et dissiper entièrement la pression en provenance de celui-ci.
Recourir à des procédures de verrouillage pour s'assurer que les mesures précédentes restent effectives lors de l'intervention sur
l'équipement.

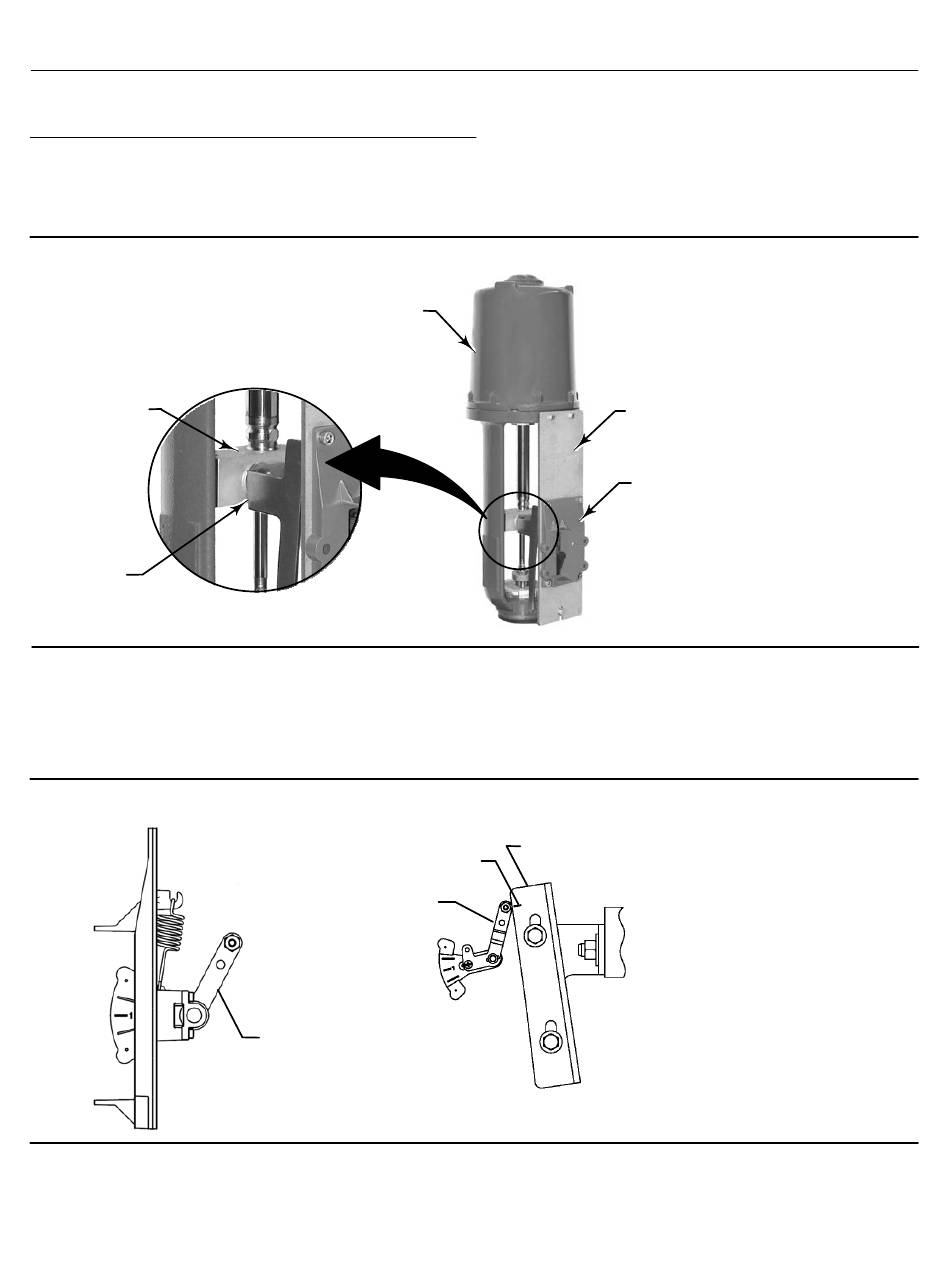

Figure 5. Montage sur des actionneurs (linéaires) à tige coulissante avec une course supérieure à 210 mm (8.25 in.)
CONNECTEUR DE
TIGE DE VANNE
CAME
W9709
2. Installer la came sur le connecteur de tige de vanne, comme décrit dans les instructions incluses dans le kit de montage.
3. Installer l'adaptateur de montage sur l'actionneur.
4. Fixer le contrôleur numérique de vanne et le kit de montage sur l'adaptateur de montage. Le galet situé sur le bras de
contre-réaction du contrôleur numérique de vanne entre en contact avec la came de l'actionneur lors de la fixation.
Figure 6. Variante de bras à galet utilisé pour des actionneurs (linéaires) à tige coulissante avec une course
supérieure à 210 mm (8.25 in.)
E1229
5. Pour les applications à montage déporté, passer à la page 17 pour le montage de l'unité de base DVC6205. Sinon, passer à
l'Etape 2 - Connecter la tubulure pneumatique, à la page 19.
8
ACTIONNEUR
REPERE DE POSITION
DE CAME/GALET
BRAS A GALET
BRAS A GALET
ACTIONNEUR TOTALEMENT ETENDU
ADAPTATEUR DE MONTAGE
KIT DE MONTAGE A LONGUE COURSE
(DVC6200 NON ILLUSTRE)
CAME
E1543
Guide de démarrage rapide
D103556X0FR
