Emerson AVENTICSTM PE5 Notice D'instruction page 26

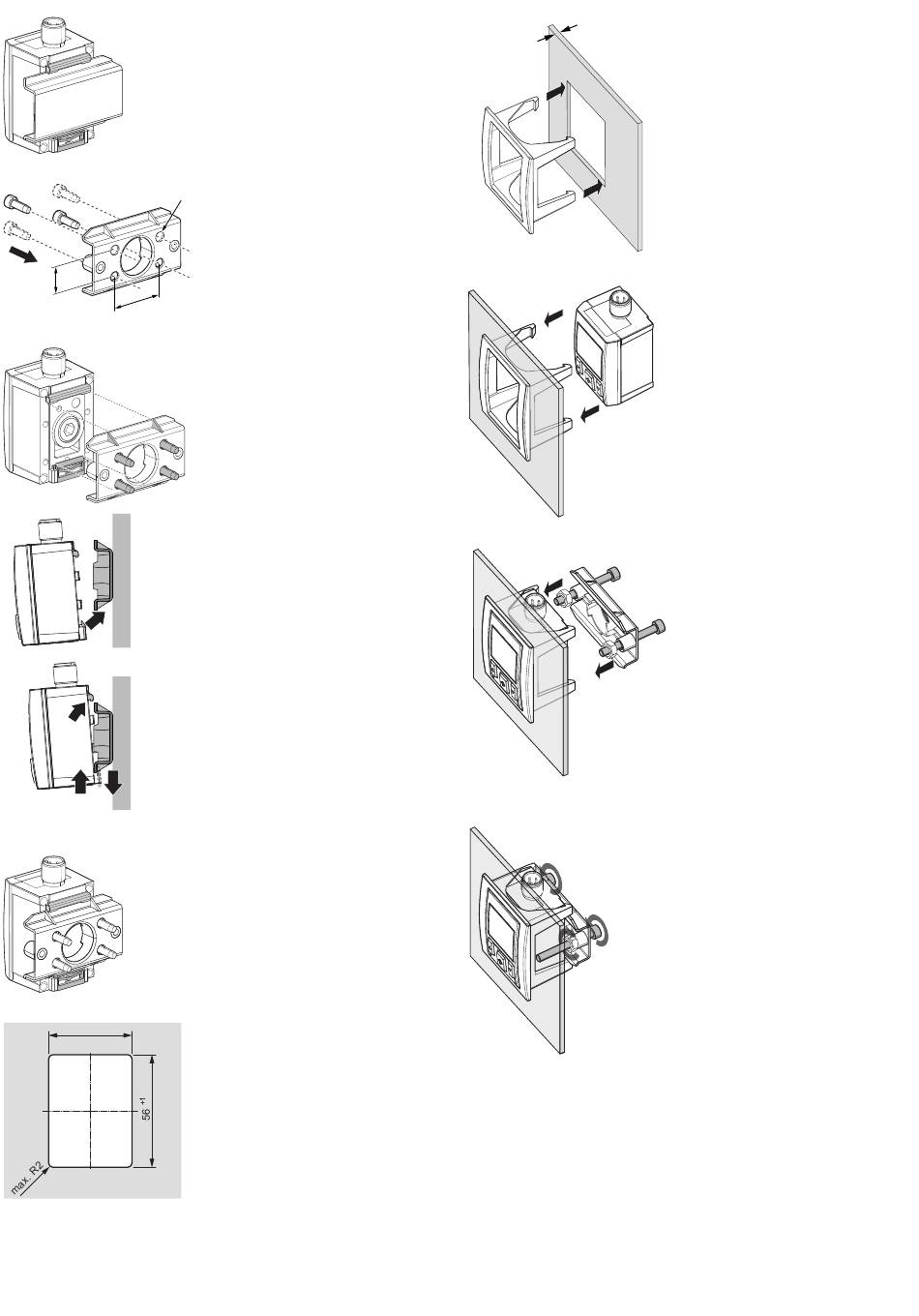

Fig. 8: Rail DIN avec capteur de pression monté
Ø 5,2 mm
14,4 mm
28 mm
Fig. 9: Fixation du kit de fixation R412010405 avec 2 vis
1
3
2
4
Fig. 10: Positionnement du capteur de pression au centre du kit de fixation et ac-
crochage
Fig. 11: Kit de fixation avec capteur de pression monté
+1
40
Fig. 12: Ouverture dans le tableau de commande
AVENTICS TM PE5 | R412010843-BAL-001-AF | Français
max. 5 mm
Fig. 13: Insertion du cadre frontal dans la découpe
Fig. 14: Positionnement du capteur de pression sur le cadre frontal
Fig. 15: Kit de fixation sur le clip de fixation inférieur du capteur de pression et en-
clenchement
M = max. 4 Ncm
A
Fig. 16: Fixation à l'aide des vis de fixation et blocage par contre-écrou
26
