Assemblage sur le côté intérieur de la porte
Version longue ILS

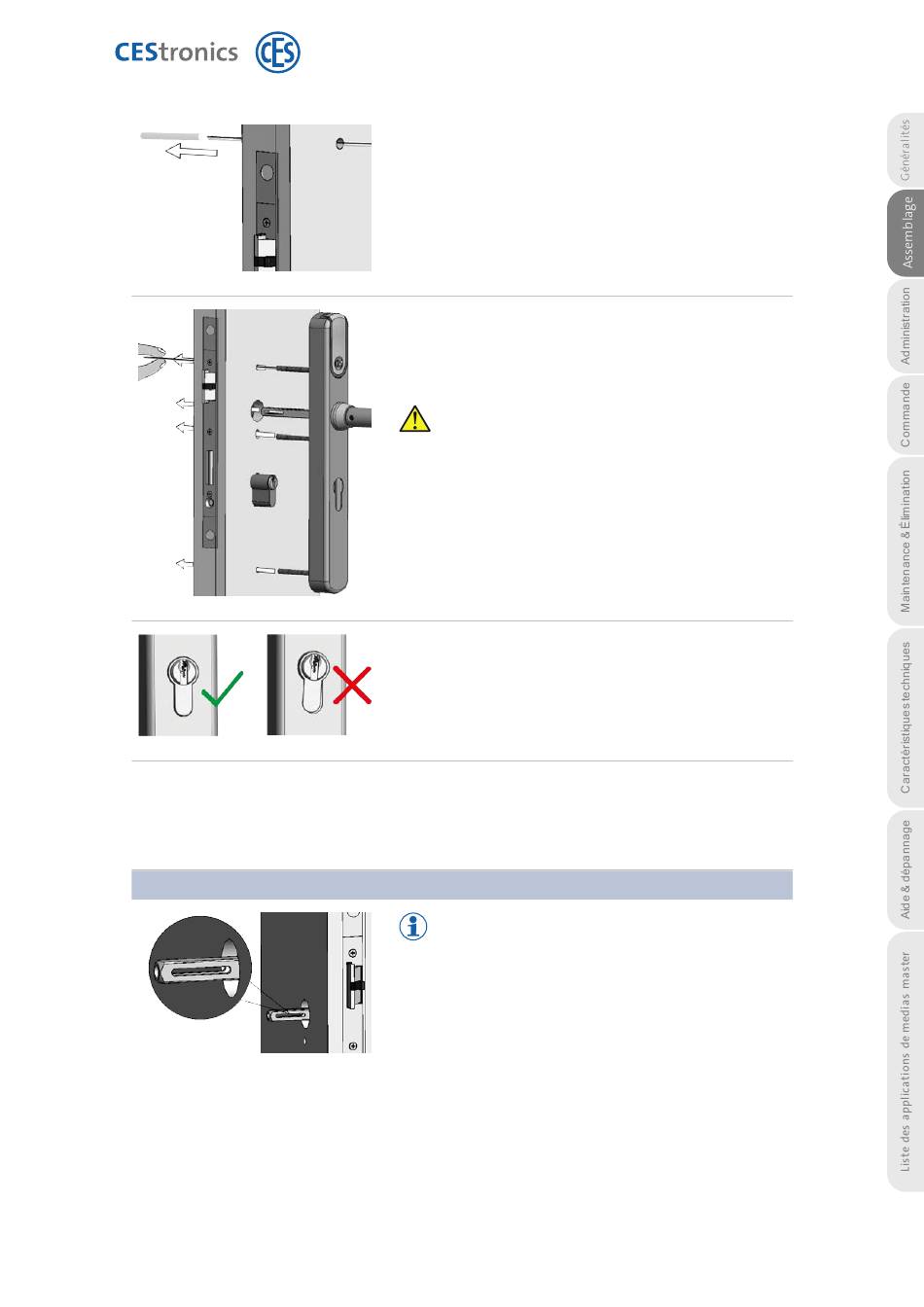

4.5 Assemblage Modèle de base (pour trous version longue)
8. Retirez le
TUBE DE MONTAGE
9. Montez la
GARNITURE EXTÉRIEURE
de la porte destinés à la plaque longue et en faisant
passer la tige carrée à travers le fouillot.
Veillez ce faisant à tenir les câbles bien tendus pour
qu'ils restent correctement positionnés dans les
passe-câbles. Attention à ne pas écraser ni coincer
les câbles !
10. Remettez bien le cylindre européen en place si celui-
ci n'est pas correctement positionné dans la garniture
extérieure.
La garniture extérieure étant maintenant provisoirement
fixée, vous pouvez continuer en effectuant l'assemblage
de la garniture intérieure.
En fonction de la taille du fouillot, des douilles de
compensation peuvent être nécessaires pour la tige
carrée(voir "Douilles de compensation pour tige
carrée" Page 18). Utilisez dans ce cas ces douilles de
compensation.
de l'autre côté de la porte.
en passant par les trous
