Abbildung 3: Typische Stromwellenformen
Beim Anschluss der Stromzange an ein Digitalmultimeter (DMM), verwendet man den
mitgelieferten BNC-zu-Bananen Adapter (CT3956). Man schließt den schwarzen
Bananenstecker am Adapter an die DMM's COM oder Erdbuchse an und den roten
Bananenstecker an die VΩ Buchse.
Wenn nur der Wechselstrom gemessen werden soll, stellt man das Messgerät so
ein, dass DC Volt gemessen werden.
HINWEIS: Durch den Pfeil, der durch ein aktuelles Einkommen auf den Sonden plaziert
wurde, ist es möglich die korrekten Polaritätsanzeigen erhalten.
HINWEIS: Beim Klemmen um "Stromführende-" und "Neutral-" Leiter kann man
eine Nullwert Messung erhalten.

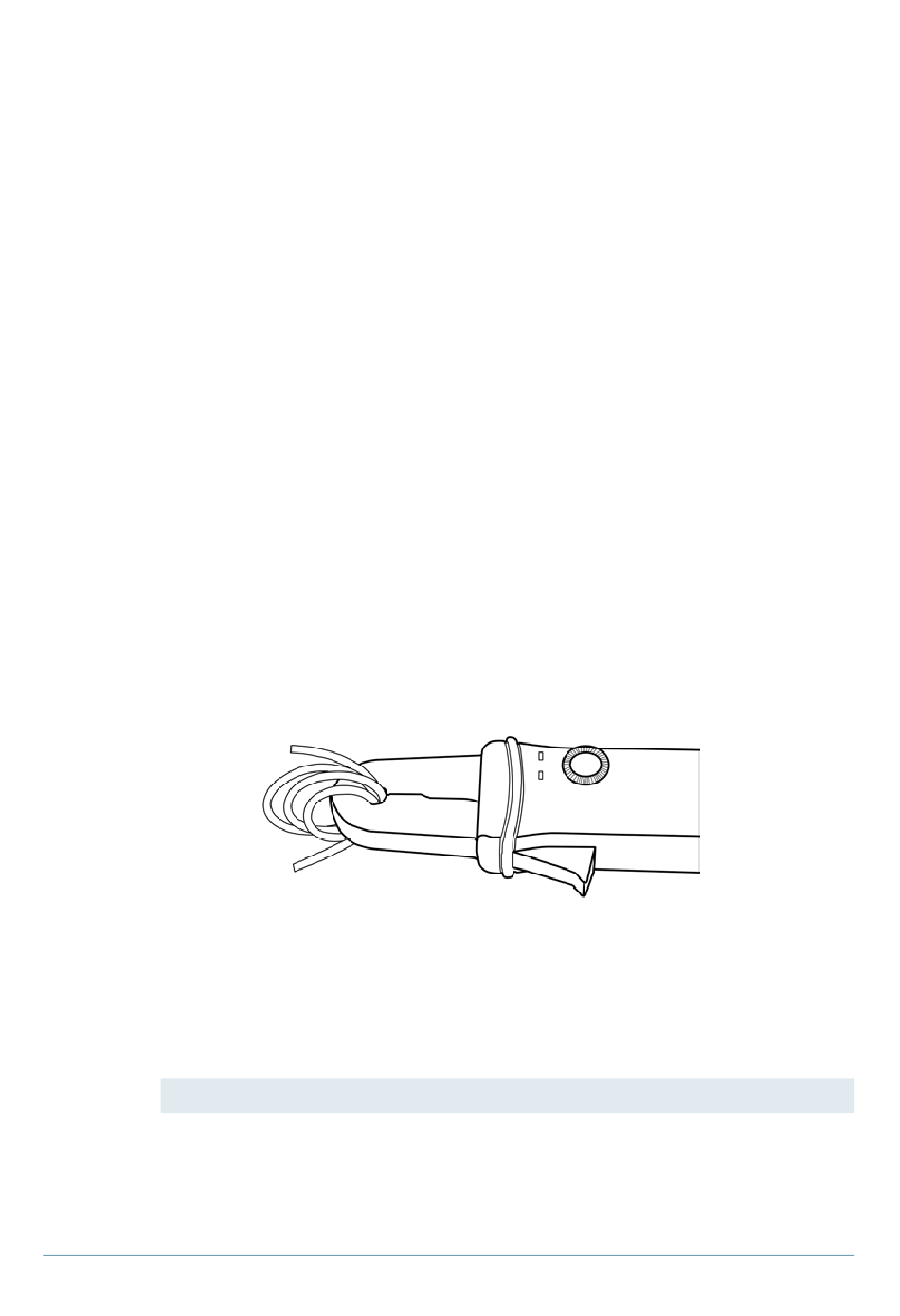

Um die Messempfindlichkeit der Stromzangen zu erhöhen, windet man
zusätzliche Drahtwindungen durch die Spannbacken des Prüflings. Siehe
Abbildung 4. Die Empfindlichkeit der Stromsonde wird somit mit der Anzahl der
Windungen auf den Spannbacken vervielfacht. Zum Beispiel: 200 mV/A X 4
Windungen = 800 mV/A.
Abbildung 4: Erhöhung der Messempfindlichkeit
Vergessen Sie bitte nicht die Sonde auszuspannen, bevor sie diese von Ihrem
Messgerät oder Instrument trennen.
