Multi-Timer

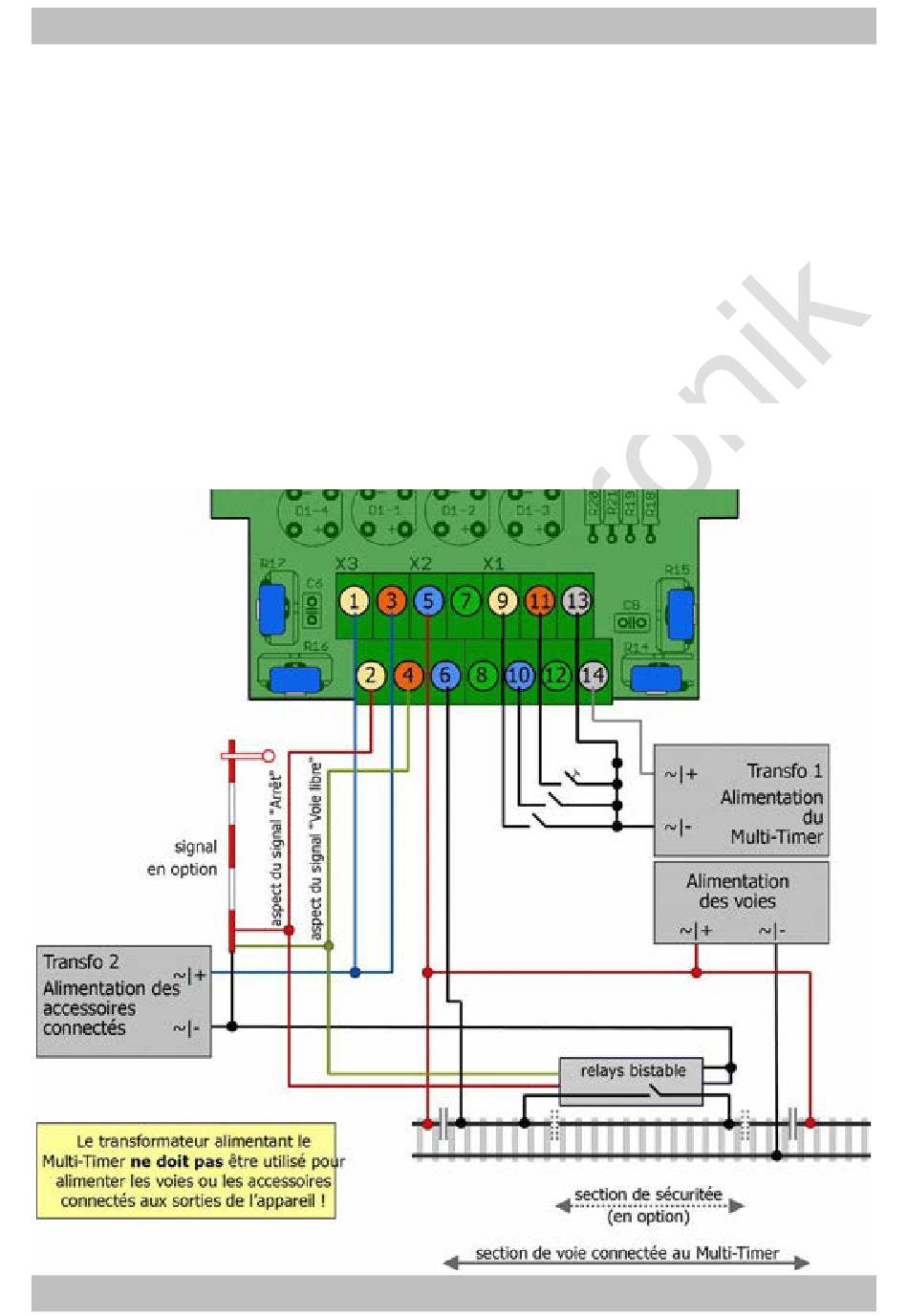

7.4. Connexions en mode 4

La section de voie sur laquelle le Multi-Timer doit être utilisé comme
module d'accélération-freinage-arrêt doit être isolée du reste du réseau.
Cela peut être :
une section de voie devant un signal (par ex. un block)
des points d'arrêt
Pour cela isolez le rail central pour un réseau 3 rails et pour un réseau 2
rails le rail que vous avez déjà coupé pour d'autres applications. Vous
pouvez ajouter une section de sécurité sur laquelle le courant est coupé
lorsque le signal est fermé.
Français
Page 31
