ETALONNAGE INITIAL DU CAPTEUR -
1. Vérifiez que le Milli-Speed est correctement installé (voir schema de cablage).
2. Vérifiez que la distance entre la cible et le nez du capteur est dans la plage de detection spécifiée
3. Avec la bande tendue et vide, démarrez la machine. Laissez le temps à la machine d'atteindre sa
Vitesse de fonctionnement normale. La LED bleue doit clignoter sinon voir le guide de dépannage à la
fin du manuel.
4. Placez l'aimant (fourni avec le capteur) sur le point de calibration "CAL Mag" situé à l'arrière du capteur.
Retirez l'aimant quand la LED Verte "CALIBRATE" s'allume.
5. Le calibrage commencera lorsque l'aimant aura été retire. Lorsque le cycle d'étalonnage est terminé,
la LED verte s'éteinr et la sortie courant passe à 17mA.

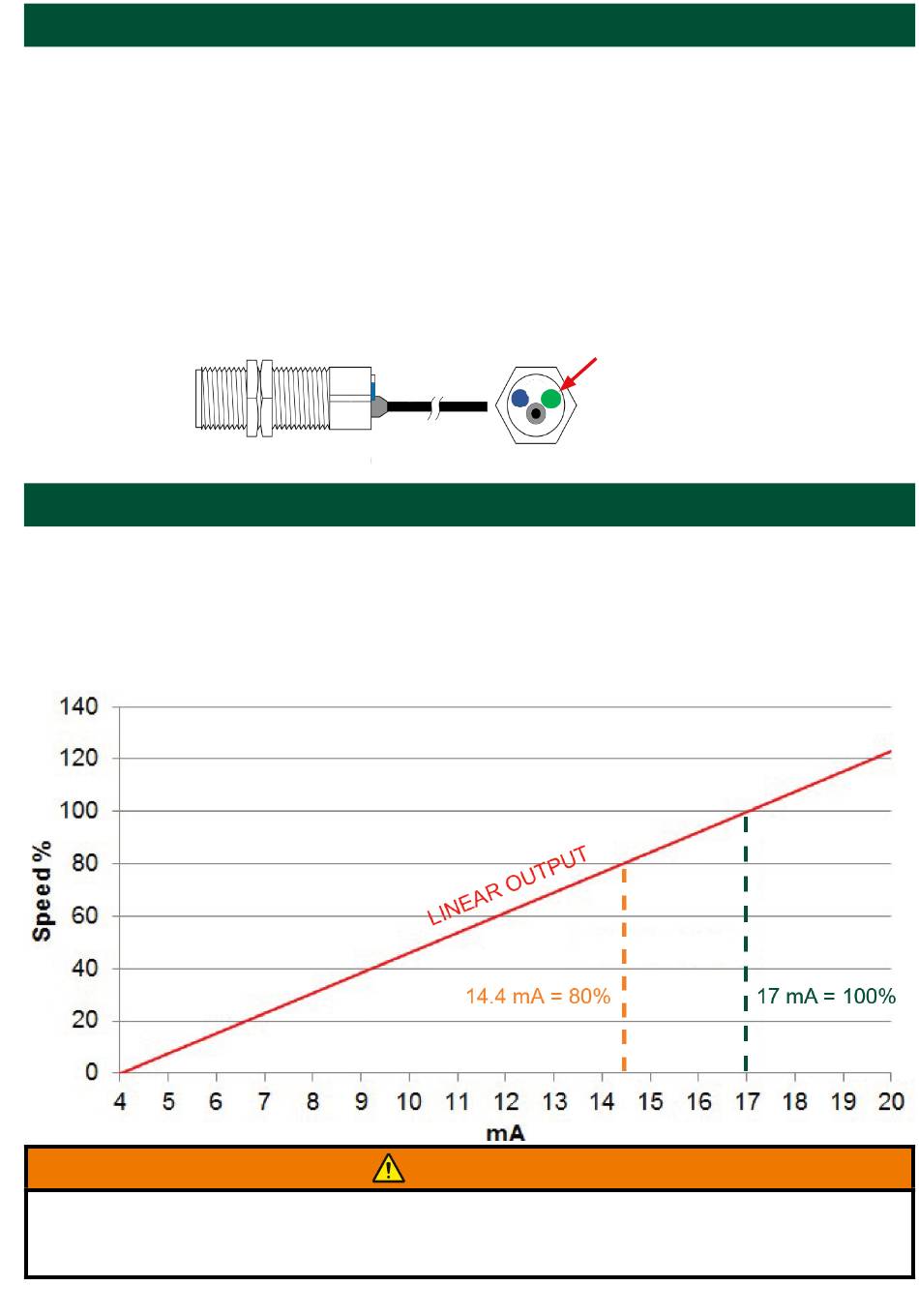

À la vitesse calibrée, la sortie sera de 17 mA. Si la vitesse s'élève à 123% ou plus de la
vitesse calibrée, la sortie sera de 20 mA maximum.
Un débit d'entrée inférieur à 10% de la vitesse calibrée est traité comme une vitesse nulle (4 mA). Une fois
que la vitesse atteint 10% de la vitesse calibrée, la sortie passe de 0% (4 mA) à 10% (5,3 mA). La sortie
continuera alors de manière linéaire jusqu'au taux maximum de 123% (20 mA).
Dans les applications de patinage de sangle, la machine doit s'arrêter pour un patinage ne dépassant
pas 20% afin d'éviter d'endommager la courroie. Sur une application à vitesse de moteur fixe où le
Milli-Vitesse est étalonné pour une vitesse de fonctionnement normale (100%), 80% de la vitesse
étalonnée est de 14,4 mA.
ETALONNAGE DU CAPTEUR
SIGNAL DE SORTIE DU CAPTEUR
WARNING
Point de calibration magnétique
PAGE 9
