30 mm
Le Milli-Speed doit être câblé comme indiqué dans les schémas à la page 8. Le dispositif de détection
inductif, situé à l'avant du boîtier Milli-Speed, est conçu pour détecter une cible métallique sur un arbre.
La cible peut être une tête de boulon ou similaire. Idéalement, la cible doit être un métal ferreux, mais le
métal non ferreux détectera à une portée plus courte. La portée maximale pour un matériau ferreux est de
8 mm et pour le métal non ferreux est de 5 mm, en supposant une cible de 19 mm de diamètre. Des cibles
plus petites peuvent être utilisées mais la distance de fonctionnement sera réduite. Le Milli-Speed doit
être monté à côté de la cible, en s'assurant que la distance à la cible ne dépasse pas le maximum indiqué.
Les méthodes de montage typiques sont illustrées à la figure 1 (page 8). Lorsqu'elle est montée contre
une tige en acier solide, la cible ou la tête du boulon doit dépasser de la tige d'environ 10 mm. Sinon, le
capteur ne pourra pas distinguer la cible de l'arbre et la LED bleue restera allumée en permanence (au
lieu de clignoter) et il ne serait pas possible de calibrer l'unité.

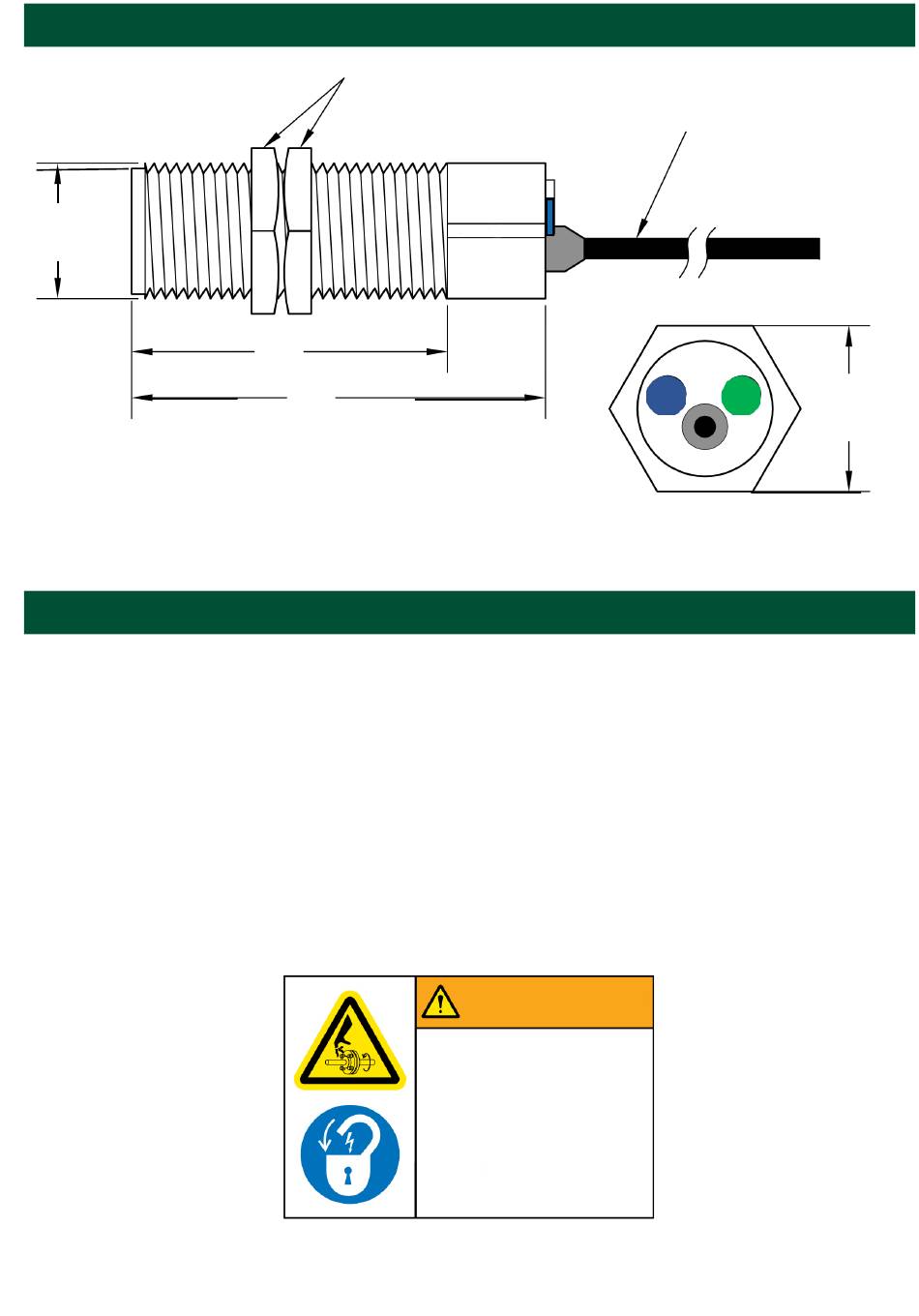

DIMENSIONS
ECROUS
2-3/4"(69 mm)
3-5/8"(92 mm)
INSTALLATION
LED verte - Cal (+ Cal Magnet Point)
LED bleue – Pulses détectés
WARNING
Les pièces rotatives
peuvent écraser, couper et
s'emmêler.
N'utilisez PAS sans la
protection.
Couper l'alimentation avant
de retirer la protection ou de
procéder à l'entretien.
PAGE 7
3m Longueur de Cable
20 AWG Cores
Diamètre du Cable 6.2mm
1-7/16"
36 mm
