O.S.H.A. exige que tous les arbres rotatifs exposés soient pourvus d'une protection complète. Par
conséquent, cet appareil et sa cible doivent être équipés d'un capot de protection.
Fixez le M300 à un support de montage approprié, tel que le support de capteur à arbre universel Whirligig®
4B, avec le nez du capteur dans la plage de détection de la cible, comme illustré ci-dessous -
Tout le câblage doit être conforme aux codes électriques locaux et nationaux et doit être
un électricien expérimenté et qualifié.
Les connexions de câblage sont illustrées à la figure 2. La polarité d'alimentation du Milli-Speed n'est
pas importante et la charge peut être connectée à l'un ou l'autre des fils.
Le câble peut être étendu à pratiquement n'importe quelle longueur requise. Le capteur est bien protégé
contre les interférences électriques, mais si de longs câbles sont utilisés dans des environnements très
bruyants, il doit être séparé de tout conducteur transportant un courant élevé.
Fig. 2
Milli-Speed
La polarité d'alimentation du Milli-Speed n'est pas importante et la charge peut être connectée à l'un
ou l'autre des fils.
WARNING

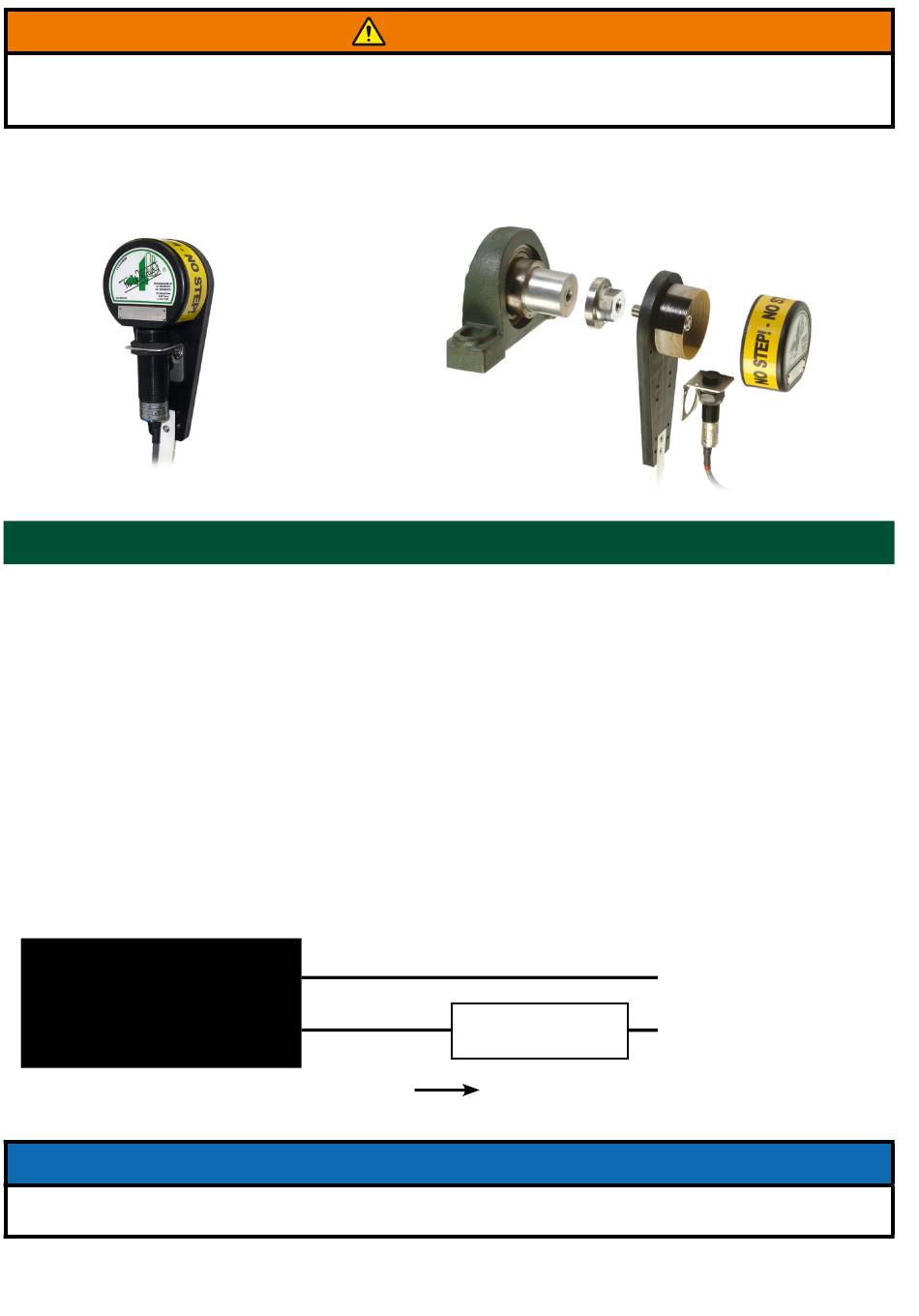

M300 illustré sur le support de capteur
d'arbre Whirligig® en option avec
connecteur magnétique Mag-Con ™
SCHÉMA DE CÂBLAGE STANDARD
BLUE
BLACK
4 - 20 mA
Sortie
CHARGE / ENTRÉE PLC
(500 Ohm - Typique
NOTE
PAGE 8
+
alimentation
17 à 30 VDC
-
)
