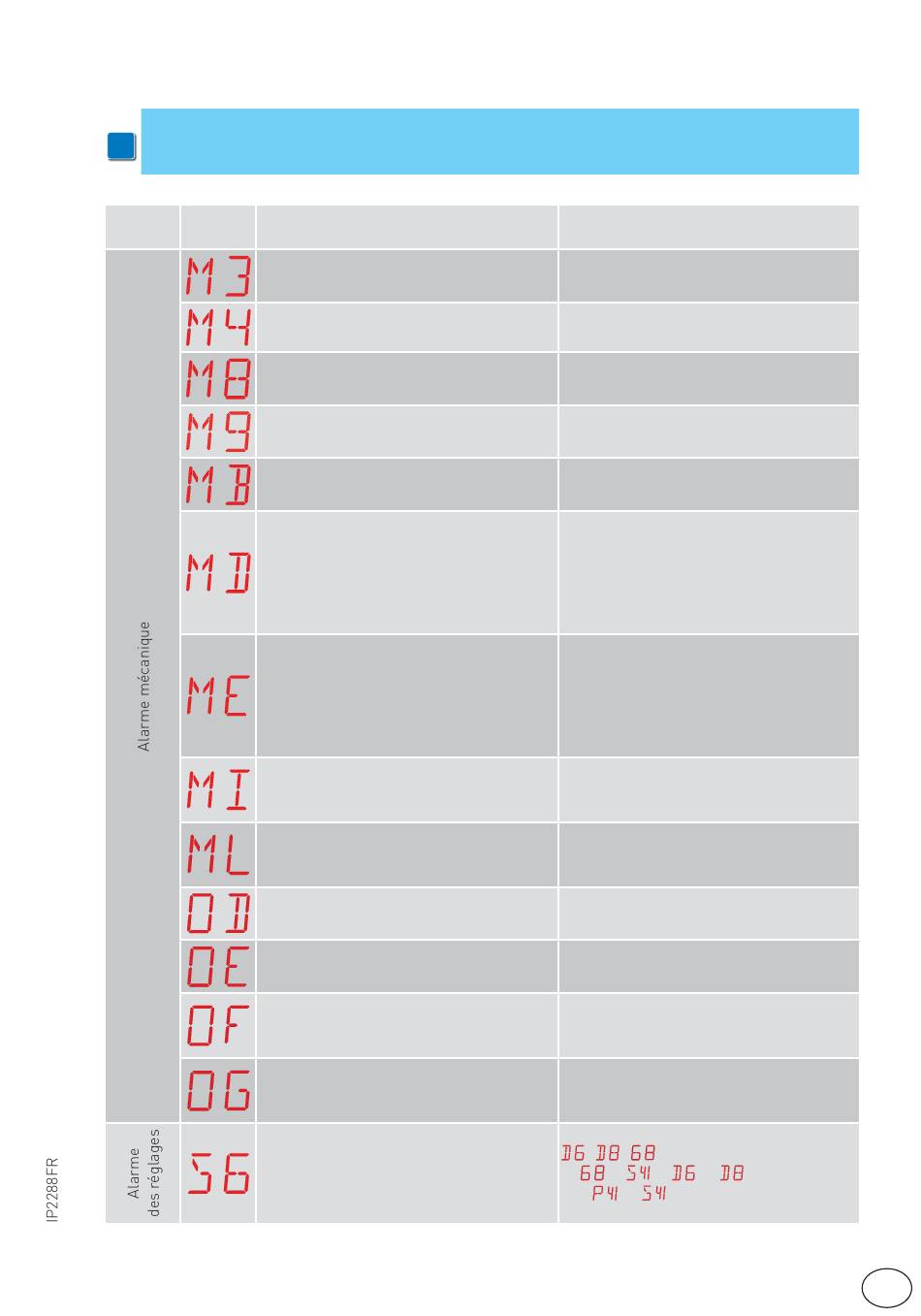

16.3 Affichage alarmes et anomalies
ATTENTION : l'affichage d'alarmes et d'anomalies survient avec n'importe quelle sélection
i
d'affichage effectuée. La signalisation des messages d'alarme a la priorité sur tous les
autres affichages.
Typologie
Écran
alarme
M3 - Automatisme bloqué
M4 - Court-circuit sur le moteur.
M8 - Course trop longue.
M8 - Course trop courte.
MB - Absence du moteur lors d'une
manœuvre.
MD - Fonctionnement irrégulier du fin de
course d'ouverture.
Si le fin de course est configuré mais in-
trouvable, à partir du point de départ de la
décélération OB, chaque butée est consi-
dérée comme un obstacle et marquée MD.
ME - Fonctionnement irrégulier du fin de
course de fermeture.
Si le fin de course est configuré mais in-
trouvable, à partir du point de départ de la
décélération CB, chaque butée est consi-
dérée comme un obstacle et marquée ME.
MI - Détection du cinquième obstacle
consécutif.
ML – fins de course inversées
OD - Obstacle en ouverture.
OE - Obstacle en fermeture.
OF - Automatisme bloqué en ouverture.
OG - Automatisme bloqué en fermeture.
S6 - Réglage incorrect du test des sécu-
rités.
Description
43
Action corrective
Vérifier les organes mécaniques.
Vérifier le raccordement du moteur.
Vérifier la crémaillère / chaîne de trans-
mission
Vérifier manuellement si le portail se dé-
place librement.
Vérifier le raccordement du moteur.
Vérifier le raccordement du fin de course
d'ouverture.
Vérifier le raccordement du fin de course de
fermeture.
Vérifier la présence d'obstacles perma-
nents le long de la course de l'automa-
tisme.
Verifier la position des fins de course et
leur câblage. Pensez à verifier le câblage
des moteurs.
Vérifier la présence d'obstacles le long de
la course de l'automatisme.
Vérifier la présence d'obstacles le long de
la course de l'automatisme.
Vérifier les organes mécaniques et la pré-
sence éventuelle d'obstacles le long de la
course de l'automatisme.
Vérifier les organes mécaniques et la pré-
sence éventuelle d'obstacles le long de la
course de l'automatisme.
Vérifier la configuration des paramètres
, , .
Si → , et
être ou .
ne peuvent pas
