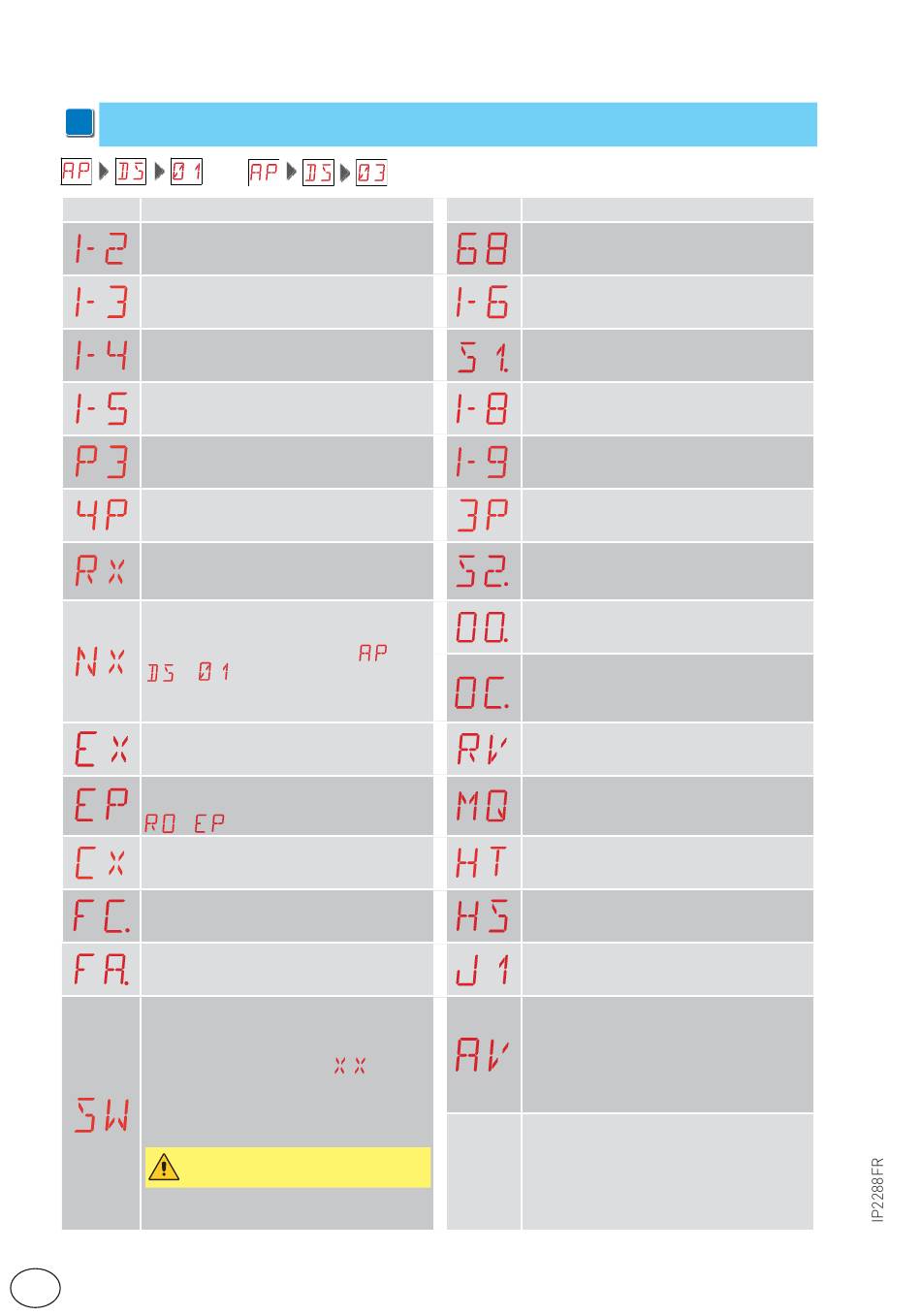

16.2 Affichage des sécurités et des commandes
i
REMARQUE : la modalité affichage sécurités et commandes est visible seulement en Modalité
affichage écran réglé sur 01 ou sur 03.
Écran
1-2 - Commande activation fermeture
automatique.
1-3 - Commande d'ouverture.
1-4 - Commande de fermeture.
1-5 - Commande pas-à-pas.
P3 - Commande d'ouverture partielle.
4P - Commande de fermeture présence
humaine.
RX - Réception radiocommande (d'une
touche quelconque en mémoire d'un
émetteur présent en mémoire).
NX - Réception radiocommande (d'une
touche quelconque non en mémoire).
REMARQUE : avec la sélection
→
ception d'une commande d'un émetteur
non mémorisé.
EX - Réception radiocommande rol-
ling-code hors séquence.
EP - Réception radiocommande non
conforme à la configuration du paramètre
→
CX - Réception commande depuis une
carte AUX1.
FC. - Fin de course de fermeture.
FA. - Fin de course d'ouverture.
SW - Volet de déverrouillage ouvert.
Quand le volet de déverrouillage est fer-
mé, le tableau électronique effectue une
RÉINITIALISATION (alarme
Il est possible d'ignorer le reset en restant
appuyé sur les boutons ESC et fleche du
bas pendant 3 seconds jusqu'à ce que SW
arrête de clignoter.
Si le reset est désactivé, assurez-vous de
ne pas bouger la porte manuellement.
REMARQUE:Si vous revenez au menu, la
réinitialisation est réactivée.
FR
Description
→
il s'affiche également à la ré-
).
Écran
68 - Sélection du dispositif branché
simultanément aux bornes 1-6 et 1-8.
1-6 - Sécurité avec arrêt en ouverture et
en fermeture.
S1. - Détection d'une butée en ferme-
ture.
1-8 - Sécurité avec inversion en ferme-
ture.
1-9 - commande d'arrêt.
3P - Commande d'ouverture présence
humaine.
S2. - Détection d'une butée en ouverture.
OO. - Limite de détection d'obstacles en
ouverture atteinte.
OC. - Limite de détection d'obstacles en
fermeture atteinte.
RV - Activation/désactivation du récep-
teur radiocommande incorporé par RDX.
MQ - Manœuvre d'acquisition butées
mécaniques en cours.
HT - Chauffage des moteurs (fonction
NIO) en cours.
HS - Départ rapide NIO.
JR1 - Variation d'état du jumper JR1.
AV - Fonction anti-effraction.
42
