MONTAJE DE LOS ACCESORIOS DEL GABINETE CORRESPONDIENTES
A LOS DESLIZADORES PARA GAVETA
Deslizadores para gavetas de ¾ de extensión y de extensión completa
ATENCIÓN: No use las abrazaderas al instalar los accesorios de las gavetas correspondientes a los deslizadores
para gaveta de ¾ de extensión con bridas que se extiendan por debajo de los laterales de las gavetas. En estos
casos, coloque la gaveta boca abajo en el banco de trabajo e instale los accesorios conforme con las indicaciones del
fabricante acerca de la distancia de retroceso con respecto al frente de la gaveta.

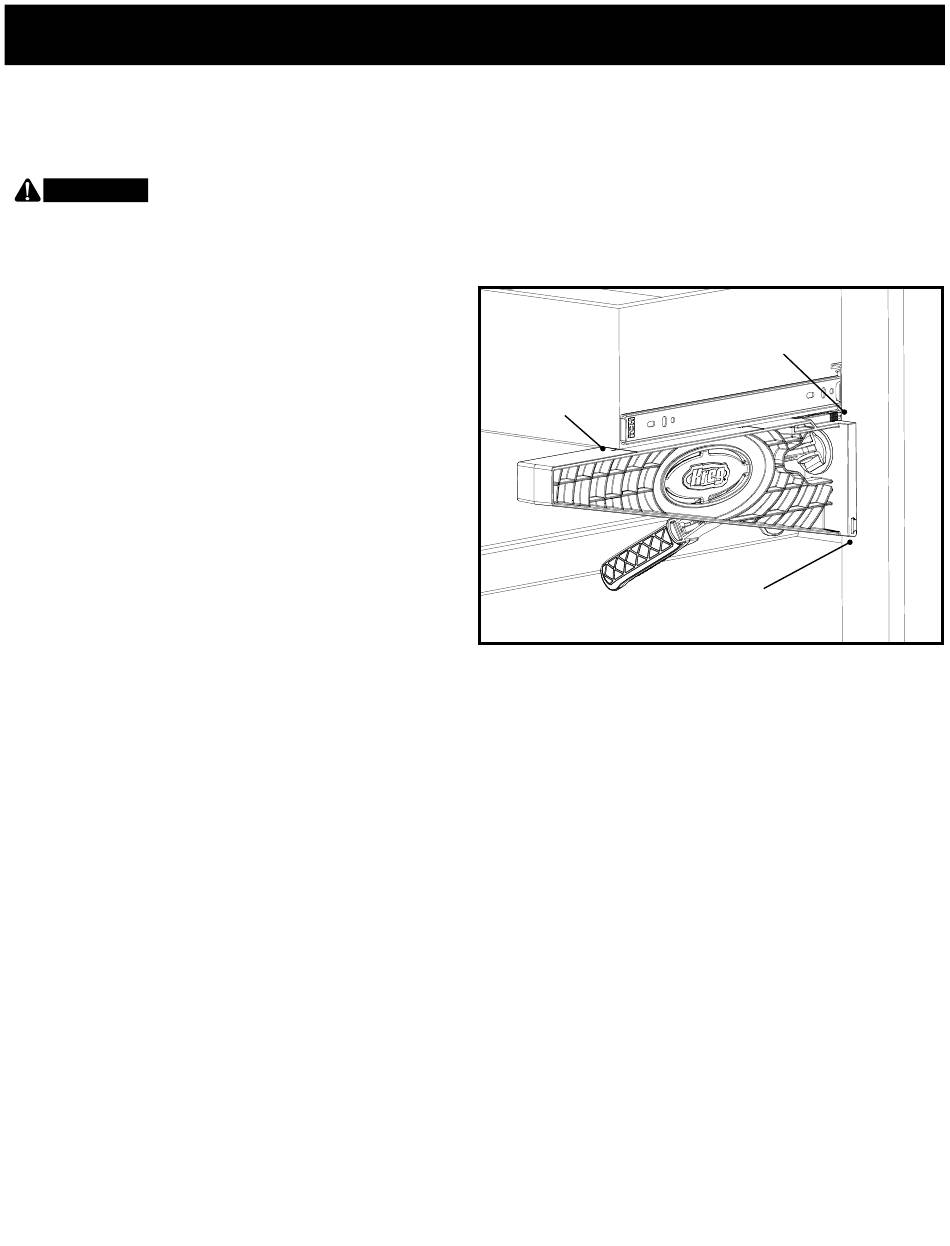

Colocación de las abrazaderas
• Extienda el deslizador superior en cada
abrazadera.
• Coloque la abrazadera A en el costado
izquierdo del gabinete y la abrazadera B
en el costado derecho de modo que ambas
se extiendan hacia afuera de la superficie del
gabinete.
• Coloque el deslizador superior en el borde
superior del riel del marco frontal que corre
por debajo de la abertura de la gaveta.
• Sujete las abrazaderas al marco frontal.
Sujeción de los accesorios de la gaveta
correspondientes a los deslizadores para
gaveta
• Coloque la caja de la gaveta en las
abrazaderas de modo que el frente de esta
quede alineado con la línea 1 en la superficie
superior de cada abrazadera.
• Extienda los deslizadores para gaveta. Siga
las instrucciones del fabricante del
deslizador para gaveta para conocer
la distancia de retroceso de deslizamiento en
relación con el frente de la caja de la gaveta.
• Use los orificios de montaje de los accesorios
correspondientes a los deslizadores para
gaveta como guías para taladrar los orificios
guía para los tornillos centrales y delanteros y
atornille los deslizadores en la caja de la gaveta.
• En el caso de los deslizadores para gaveta
con extensión de ¾, retire la gaveta del
gabinete. Use los orificios de montaje
posteriores como guías para taladrar
los orificios guía y colocar los tornillos.
• Para obtener una extensión completa
de los deslizadores para gaveta, extienda
completamente la gaveta. Use los orificios de
montaje posteriores como guías para taladrar
los orificios guía y colocar los tornillos.
GABINETES DE MARCO FRONTAL
Línea 1
Deslizadores para gaveta de montaje
inferior
•Siga las instrucciones del fabricante del
deslizador para gaveta para instalar los
accesorios de la gaveta.
• Retire las abrazaderas del gabinete.
•Revise el funcionamiento de la gaveta y ajuste
la posición de la caja según sea necesario.
Para hacerlo, ajuste la posición de los
accesorios del gabinete con deslizador para
gaveta. Una vez que se encuentre satisfecho
con el ajuste, use los orificios circulares de
los miembros del gabinete con deslizador para
gaveta como guías para taladrar los orificios
guía e introduzca los tornillos con el fin de fijar la
posición de la caja de la gaveta.
Deslizador
superior
extendido
Brida superpuesta
con el montante
