Opérations
2 - Opérations

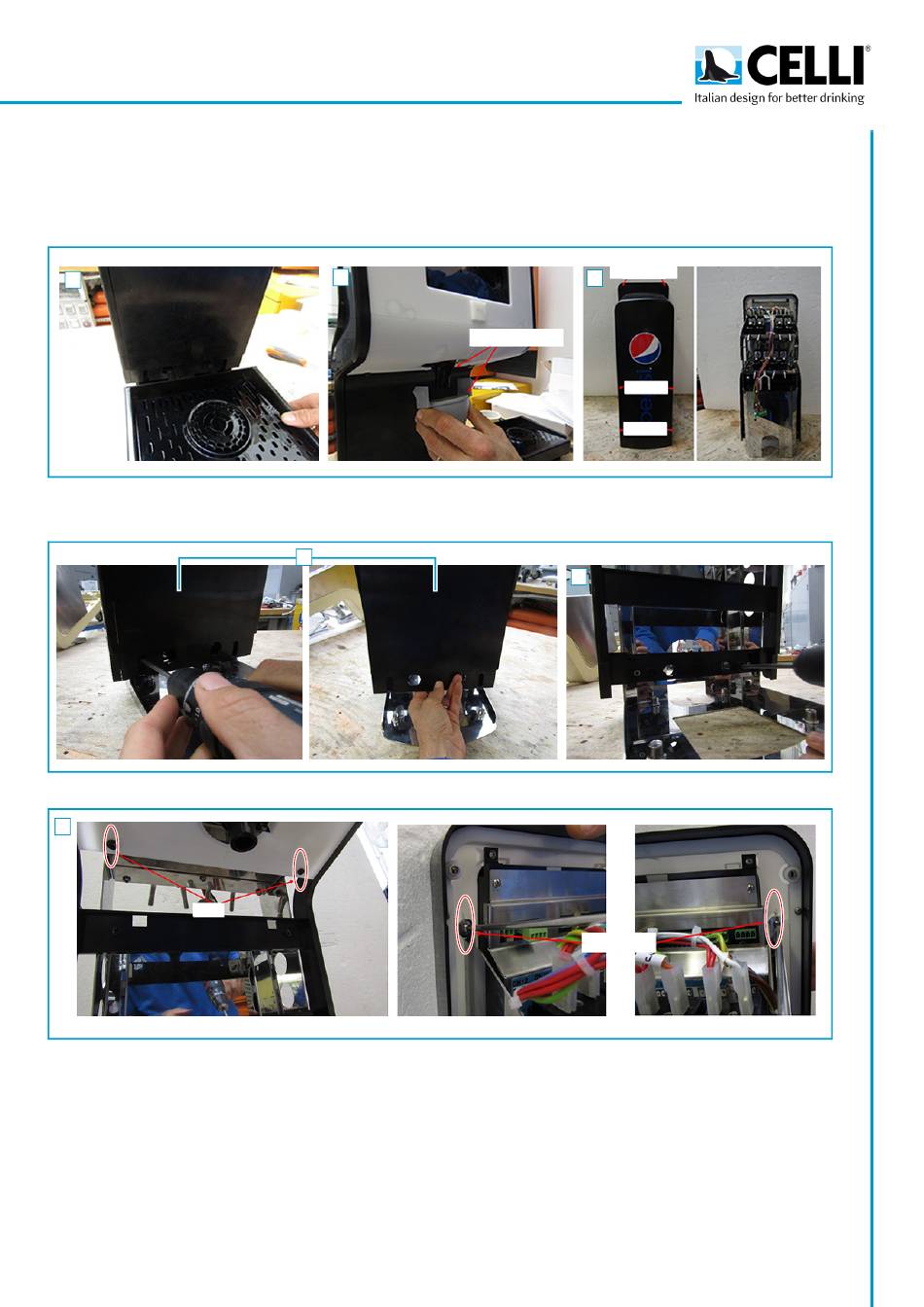

1 - Déposer le bac collecteur et la grille porte-verre de la colonne.
2 - Déposer les 2 becs de la colonne.
3 - Retirer le couvercle arrière de la colonne en dévissant les 6 vis M4x12 code Celli 37167.
1
4 - Déposer le panneau inférieur avant en dévissant d'abord les 2 vis M4x12 code Celli 37167.
5 - Déposer les 2 vis M4x10 code 46272 qui fixent le cadre extérieur à la colonne.
6 - Déposer les 4 vis TZ code 39844 qui fixent le panneau afficheur à la structure métallique.
6
Vis TZ
Conversion de sous à sur comptoir
2
KL0010
4
KL0040
KL0070
Vis M4x12
3
Déposer
Vis M4x12
Vis M4x12
KL0020
5
KL0050
Déposer
KL0030
KL0060
KL0080
5
