Fujitsu Atlantic VRF AO 54 Notice D'installation page 71

Module de détente
(AR25 : UTR-EV2, AR30 $5
AR36 : UTR-EV3)
Bride ronde
Conduit flexible

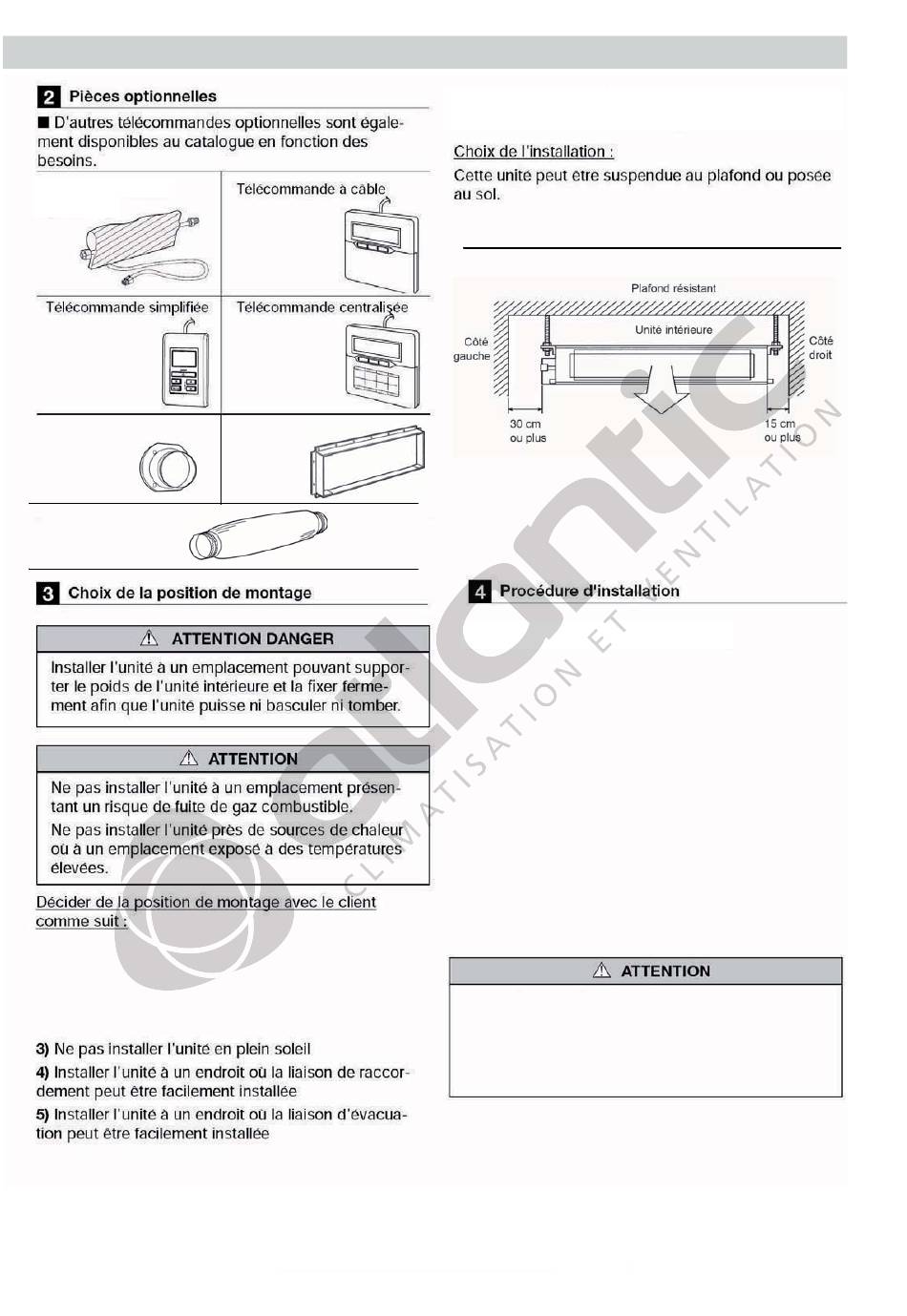

1) Installer l'unité intérieure horizontalement sur
un mur, plancher, plafond robuste non soumis à
des vibrations.
2) Les ports d'entrée et de sortie d'air ne doivent
pas être bouchés. L'air doit pouvoir souffler
dans toute la pièce.
INSTALLATION DES UNITÉS INTÉRIEURES
Bride carrée
Février 2008
6HSW
6) Installer l'unité intérieure à un endroit où les
vibrations et le bruit ne sont pas amplifies.
Fig. 133
1)Utiliser le patron pour percer les trous de
boulons (4 trous) (Fig. 134)
2)Fixer les boulons de suspension dans le
plafond et poser les écrous spéciaux A et B
(Fig. 134)
Laissez un espace de service pour que l'on
puisse installer ou enlever le couvercle de la
boîte de commande (Fig. 134)
3) Poser les équerres sur l'unité intérieure (Fig.
135)
4) Passer les boulons de suspension à travers les
équerres et faire glisser l'unité (Fig. 136)
5) Fixer les écrous spéciaux A et B
6) Régler de sorte que l'unité intérieure soit bien
horizontale (Fig. 135)
Quand vous fixez les équerres, faire en sorte que
le positionnement des boulons de suspension soit
uniforme.
Fixer l'unité solidement au moyen des écrous
spéciaux A et B.
65 NI 923 410 E
