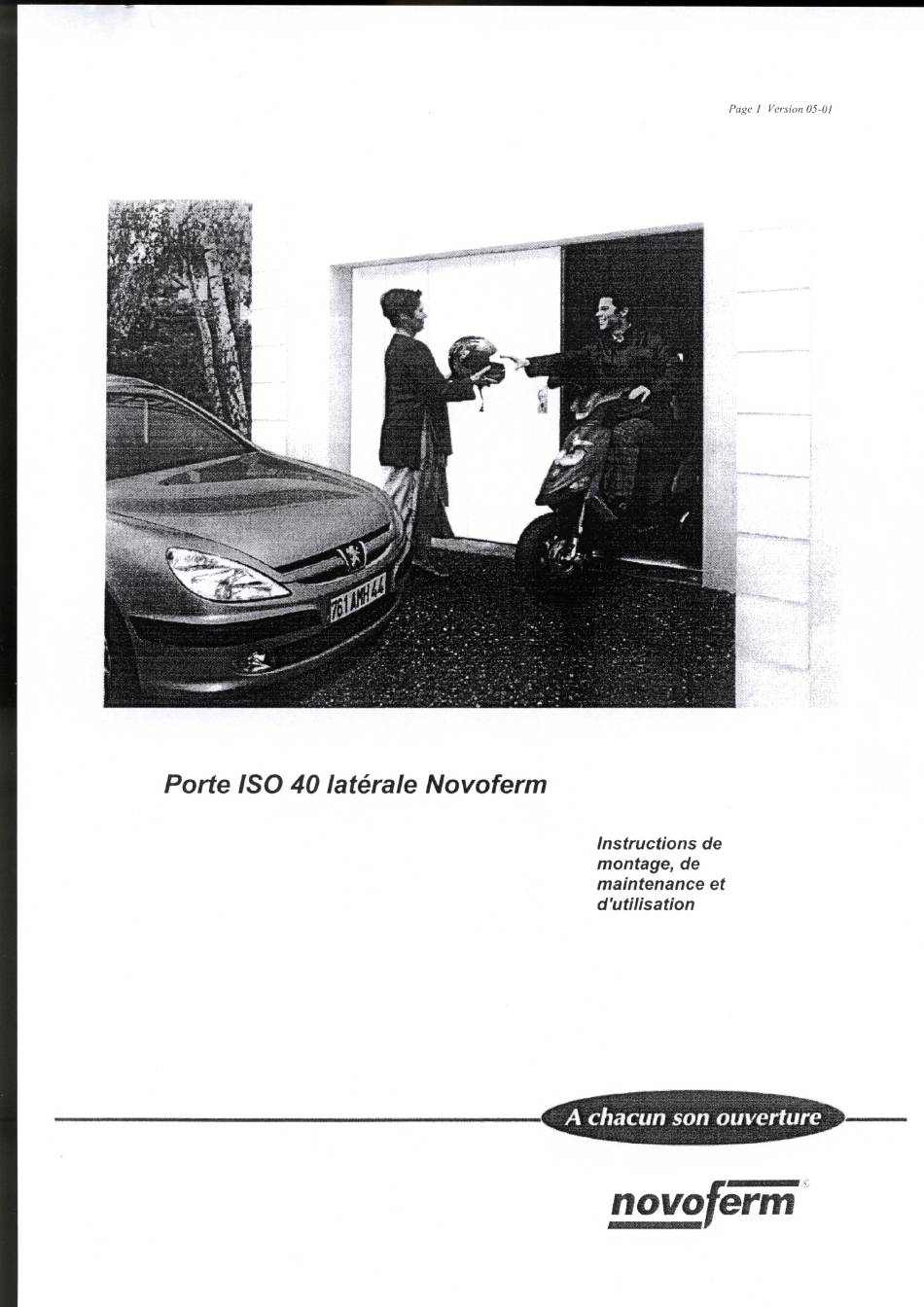

- Page 1 Page I Version 05-01 Porte 40 latérale Novoferm Instructions montage, maintenance d'utilisation A chacun son ouverture novoferm FT 751 68 A FT 751 68 A...
- Page 2 Les connaissancestechniques et le savoir-faire d'un professionnel sont nécessairespour monter une porte ISO 40 latérale NOVOFERM. L'installation par une personnenon professionnelle dégagerait Novoferm de toute responsabilité en cas de dommage matériel ou corporel durant les opérations de pose et pendant la durée d'utilisation de la porte.
- Page 3 Page 3 Version 05-01 • Détail dela fourniture - Sections de porte, sur palette - Huisserie aluminium, en paquet - Rails supérieur et bas, en paquet - Ferrureset systemede fixation, y compris visserie. La longueur desprofils, la largeur dessectionset leur nombrefigurent dans la listejointe au bordereau d'expédition.
- Page 4 Page 4 Version 05-01 Porte ISO 40 latérale NOVOFERN'L instructions de montage,demaintenanceet d'utilisation 1. Assemblage de l'huisserie (page 5 figure l) Panie supérieure( l) avec partie latérale cöté serrure (2) et partie latérale cöté refoulement (3), avec respectivement2 boulons å tote hexagonaleM 8 x 16,rondelles 8,4et écrous M 8 (détails Aet B).
- Page 5 Page 5 Version 05-01 HUISSERIE VUE DE L'INTERIEUR La figure représente une huisserie pour des portes dont le refoulement se fait å droite, vu de l'extérieur, pour des portes avec ouverture gauche, Ia disposition est inversée Linteau Rail supérieur / linteau pré-monté Point de jonction Rail droit...
- Page 6 Page 6 Version 05-01 HUISSERIE POINTS D'ANCRAGE La figure représente une huisserie pour des portes dont le refoulement se fait å droite, vu de l'extérieur, pour des portes avec ouverture å gauche, Ia disposition est inversée I = perqages prescrits pour l'ancrage dans le cadre/cåté/cintre Détails (coupe D) cadre...
- Page 7 Page 7 Version 05-01 Portesectionnelle latérale NOVOFERM, instructions de montage.de maintenanceet d'utilisation 4. Montage du rail haut. (page 7) Le rail supérieur(4) estpré-montédansla traversesupérieure d'huisserie. Pourmonterle cintre (6), libérer l'étrier deretenueAdans la zonedeliaison entrele cintre et le rail droit. Insérerle cintre et fixer la suspensionsupplémentaireB. Monter le rail de roulement(5) en positionnant i mpérativement unesuspension C dansla zonede liaisonentrele cintreet le rail de...
- Page 8 Page 8 Version 05-01 DISPOSITION DU RAIL SUPERIEUR Lafigurereprésentela dispositiondes rails pour des pones dontle refoulement s e fait å droite,vu del'extérieur,pourdes portes avec ouverture å gauche, Ia disposition est inversée ! Suspension suplémen au niveau du cintre Element cintré Rail de roulement du linteau prémonté...
- Page 9 Page 9 Version 05-01 DISPOSITION DES RAILS BAS (Rail simple) La figure représente Ia disposition des rails pour des portes dont le refoulement se fait å droite, vu de l'extérieur, pour des portes avec ouverture å gauche, Ia disposition est inversée ! Perqages pour évacuation de l'eau Rail en U porte - LS 3 Cintre...
- Page 10 Page 10 Version 05-01 DISPOSITION DES RAILS BAS (Rail double) La figure représente Ia disposition des rails pour des pones dont Ie refoulement se fait droite, vu de l'extérieur, pour des portes avec ouverture å gauche, la disposition est inversée ! Pergages pour évacuation de reau Rail en U porte - LS 3 Cintre...
- Page 11 Page I I Version05-01 Porte sectionnelle latérale NOVOFERM, instructions demontage. demaintenanceet d'utilisation 6. Montage du tablier de porte (page 12) Le tablier delaporteestcomposédeplusieurssectionsdont la largeurpeutvarierpourpermettreune adaptation optimale. 6.1 Ajustement sections/ rail bas Prendre la section componant la serrure (20) sur la palette et monter les galets inférieurs et supérieurscomme représentéenpage 12(pour cela, utiliser desvis å...
- Page 12 Page 12 Version 05-01 PANNEAU DE PORTE DE L'INTERIEUR La figure représente un panneau de porte pour des portes dont le refoulement se fait å droite vu de l'extérieur, pour des portes avec ouverture gauche, la disposition est inversée (30 TO Enlever le film de protection sur la face extérieure des sections immédiatement apres montage de la porte...
- Page 13 Page 13 Version 05-0/ Portesectionnelle latérale, instructions demontage.de maintenanceet d'utilisation 7.1. Montage de la poignée (page 13) Pousserla poignée plastique sur le carré de la poignée extérieureet la serreravec la vis å téte cylindriqueM 5.(Ajusterle serrage dela vis pournepasbriderexagérément l'ensemble poignée, serrure) 7.2 Démontage et montage du barillet (page 13)
- Page 14 Page 14 Version 05-01 Portesectionnelle latérale, instructions de montage.demaintenance et d'utilisation 8. Utilisation 8.1 Déverrouillage et ouverture de la porte Insérerla Clédans le barillet profilé et tourner dansle sensdesaiguilles d'unemontre,la porte est déverrouillée. Pour la suite desmanipulations,nousrecommandons de retirer la clé. Dans le casd'écoincostés grand cöté...
- Page 15 155-210 '105.5 . - 136.5 OFR OFF • (2500 2125 novof 105 . FT 751 68 A...
