2.2.1 Design / Installation:

Le "LEDControl" peut être utilisé comme unité de table ou installé dans un rack. Pour l'installation dans un rack,
veuillez noter que le boîtier peut comporter un ventilateur intégré, pour éliminer efficacement l'air chaud. L'appareil
doit être vissé fermement dans le rack avec des vis M6 afin de ne pas glisser pendant le transport. Connectez
l'alimentation à la "LEDControl" d'abord, puis au circuit d'alimentation.
2.2.2 Création d'une chaîne DMX:
DMX est l'abréviation de multiplex numérique et permet de piloter plusieurs appareils DMX via un câble de
commande commun.
Les connexions entre "LEDControl" et les appareils doivent être faites avec des câbles à 2 broches (câble DMX).
Les câbles de microphone ne conviennent pas à la transmission de signaux numériques DMX. Les connecteurs
XLR 3 broches sont utilisés comme connexion.

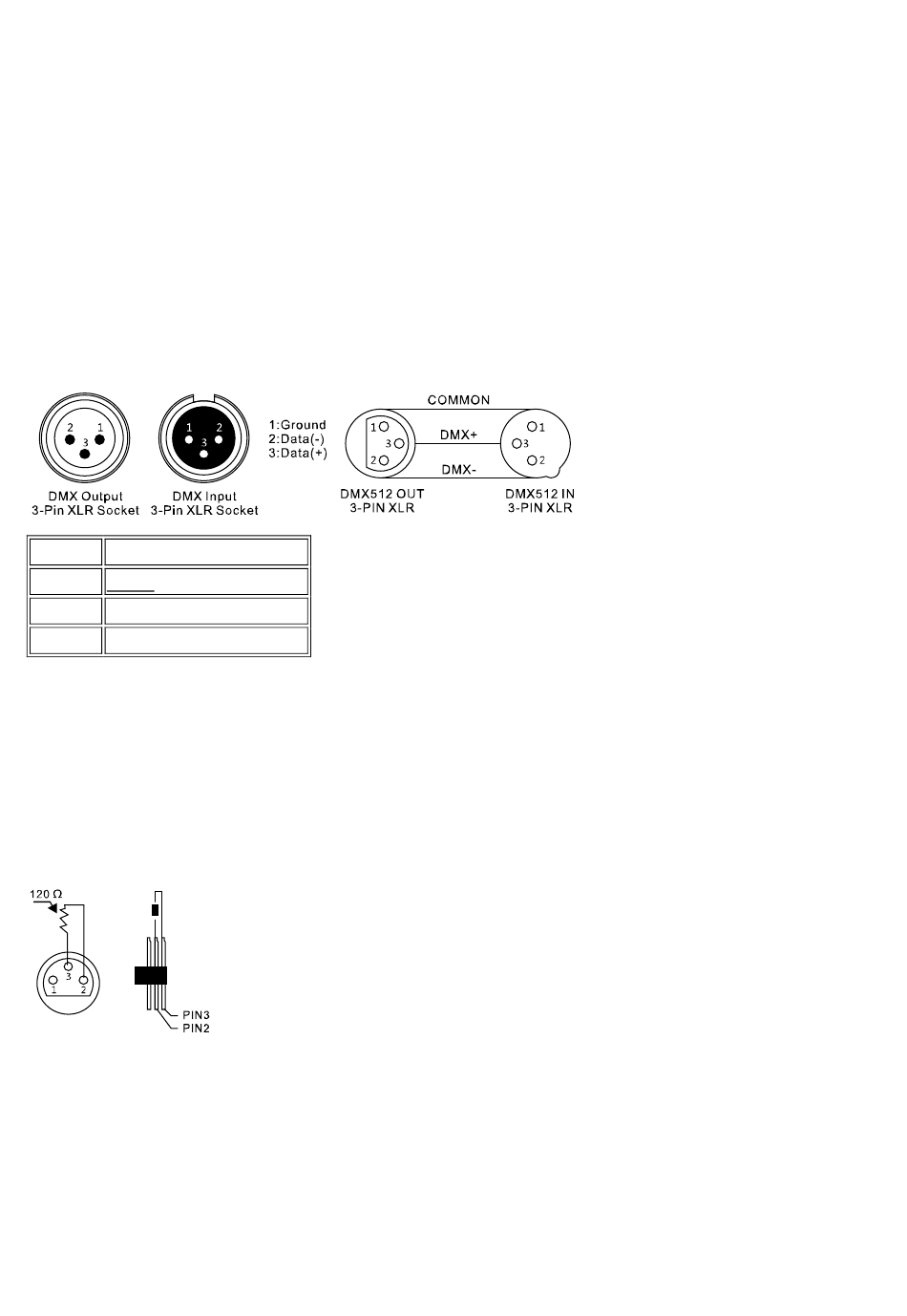

Une prise XLR à trois broches sert pour sortie DMX, un connecteur XLR à trois broches sert pour l'entrée DMX.
Broche 3 Broches
1 Terre
Signal inversé (DMX−)
2
3 Signal (DMX+)
Connectez l'entrée DMX de l'unité à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Connectez la
sortie du premier périphérique DMX à l'entrée de la seconde et ainsi de suite pour former un circuit.
À partir d'une longueur de câble de 300 m ou après 32 périphériques DMX connectés, le signal doit être amplifié à
l'aide d'un diviseur / répéteur DMX (par exemple, Involight DMXS4, DMXS6 ou DMXS8) pour assurer une
transmission de données sans erreur.
IMPORTANT: Une résistance de terminaison doit être connectée à la fin de la chaîne au dernier périphérique
dans une chaîne DMX. Les résistances de DMX sont disponibles dans le commerce, mais peuvent également être
faite. Une résistance de 120 Ohm doit être soudée dans un connecteur XLR entre les deux pôles (+ et -).
2.2.3 Adresser les périphériques dans la chaîne DMX.
Avant de commencer, vous devez définir les adresses de départ DMX. Il est possible de contrôler jusqu'à
16 projecteurs avec jusqu'à 10 canaux chacun
Le "LEDControl" attribue ses adresses de départ DMX en 10 étapes. Cela signifie que les périphériques doivent
être configurés sur l'adresse de démarrage appropriée afin que l'affectation des canaux des FADERS soit
exactement correcte. Les périphériques qui obtiennent la même adresse de début, bien sûr, fonctionnent de
manière synchrone (exemple: les périphériques 1 et 2 sont tous les deux configurés pour lancer l'adresse 1).
