GE G60 Manuel D'instructions page 51

3 QUINCAILLERIE
LA POLARITÉ CORRECTE DOIT ÊTRE OBSERVÉE POUR TOUT LES RACCORDEMENTS DE CONTACTS
D'ENTRÉES OU DES DOMMAGES À L'ÉQUIPEMENT POURRAIT EN RÉSULTER.
MISE EN GARDE
Un contact sec a un de ses côtés raccordé à la borne B3b. Ceci est le rail de tension positif 48 V CC fourni par l'alimenta-
tion du module. L'autre côté du contact sec est raccordé à la borne d'entrée de contact requise. Chaque groupe d'entrées
de contact a son propre bornier commun (négatif) qui doit être raccordé au bornier négatif CC (B3a) du module d'alimenta-
tion. Lorsqu'un contact sec ferme, un courant de 1 à 3 mA circulera à travers le circuit associé.
Un contact mouillé a un de ses côtés raccordé à la borne positive d'une alimentation CC externe. L'autre côté de ce contact
est raccordé à la borne d'entrée de contact requise. De plus, le côté négatif de la source externe doit être raccordé à la
borne commune du relais (négative) de chaque groupe de contacts d'entrée. La tension maximale de la source externe
pour cette configuration est de 300 V CC.
Le seuil de tension auquel chaque groupe de quatre entrées de contact détecteront une entrée de contact fermée est pro-
grammable en 16 V CC pour des sources de 24 V, 30 V CC pour des sources de 48 V, 80 V CC pour des sources de 110 à
125 V, et 140 V CC pour des sources de 250 V.
(Sec)

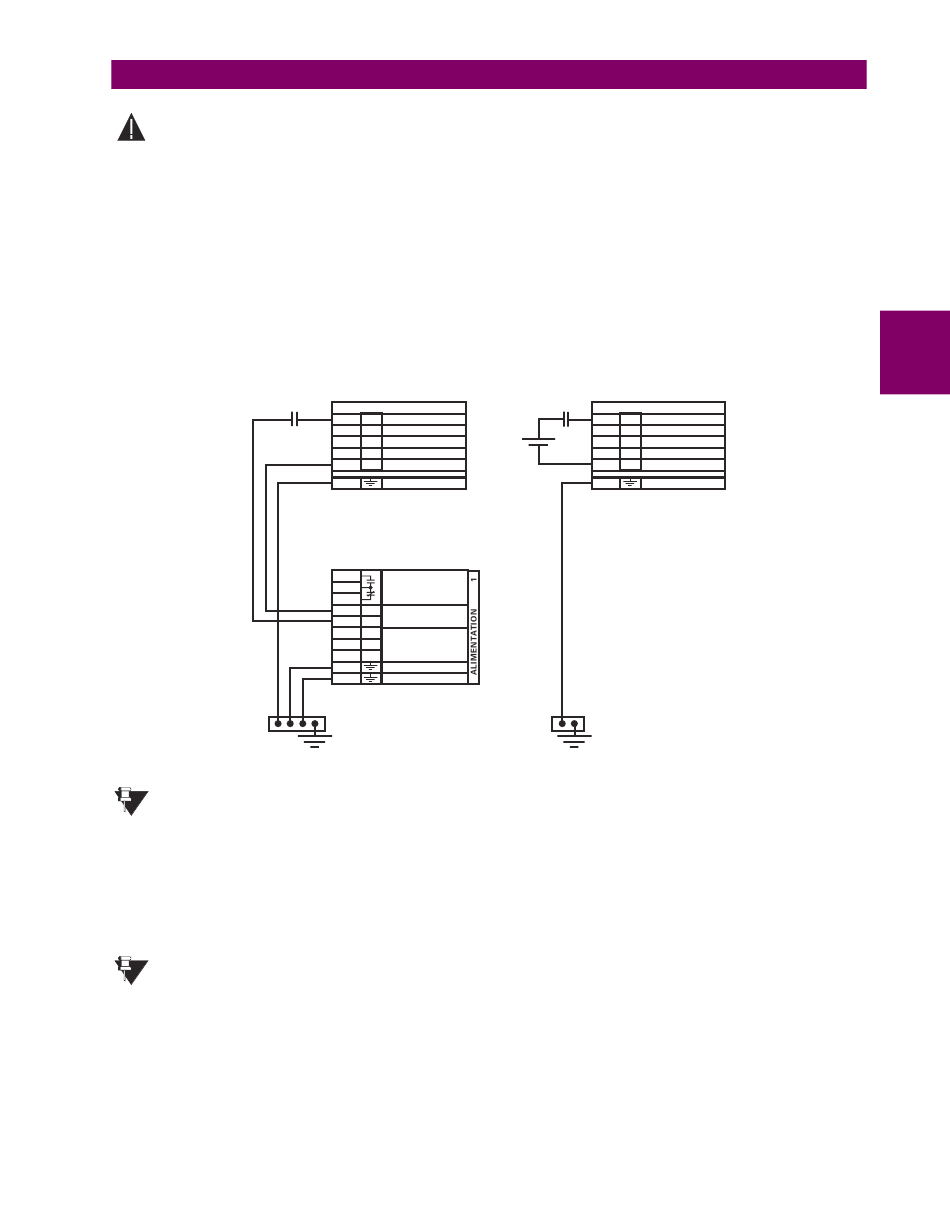

Figure 3–15: CONNEXIONS D'ENTRÉE DE CONTACT SEC ET MOUILLÉ
Lorsque le symbole tilde "~" apparaît, substituer avec la position du créneau du module.
NOTE
Les sorties de contact peuvent être commandées en forme-A ou forme-C. Les contacts forme-A peuvent être raccordés
pour un circuit de supervision externe. Ces contacts sont fournis avec des circuits de supervision de tension et de courant
utilisés pour détecter la perte de tension CC dans le circuit, et la présence de courant CC circulant à travers les contacts
lorsque le contact forme-A ferme. Si activée, la supervision de courant peut être utilisée comme signal de scellage pour
assurer que le contact forme-A n'essaye pas de sectionner le circuit de bobine inductive sous tension et de souder les con-
tacts de sortie.
Il n'existe pas de provision dans le relais pour la détection d'un défaut cc à la terre sur la sortie externe du
contrôle de puissance à 48 V CC. Nous recommandons une alimentation d'énergie externe.
NOTE
GE Multilin
E/S NUMÉRIQUES 6B
~ 7a + ENT CONTACT ~7a
~ 7c + ENT CONTACT ~7c
~ 8a +
ENT CONTACT ~8a
24-250V
+
~ 8c ENT CONTACT ~8c
-
~ 7b
COMMUN 7b
~ IMPULSION
8b
B 1b
DÉFAILLANCE
B 1a
CRITIQUE
B 2b
B 3a -
SORTIE
48 V CC
B 3b +
5b HI+
B
ALIMENTATION
B 6b LO+
DE CONTRÔLE
B 6a -
B 8a IMPULSION
B 8b FILTRE
Relais de gérance de générateur G60
(Mouillé)
E/S NUMÉRIQUES 6B
~ 7a + ENT CONTACT ~7a
~ 7c + ENT CONTACT ~7c
~ 8a +
ENT CONTACT ~8a
+
~ 8c ENT CONTACT ~8c
-
~ 7b
COMMUN 7b
~ IMPULSION
8b
Fc827741A4.CDR
3.2 FILAGE
3
3-15
