SE-02

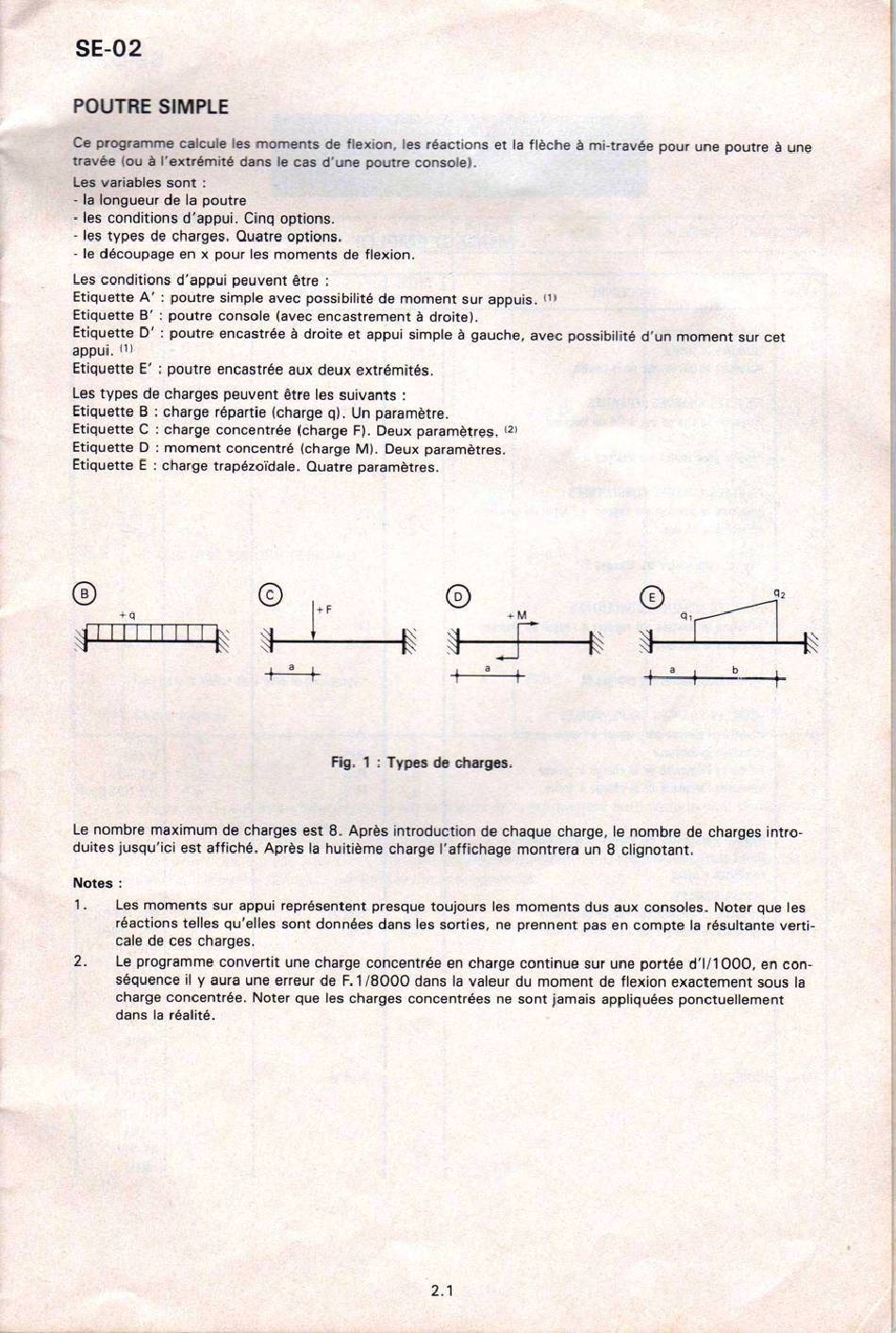

POUTRE SIMPLE
Ce programmecalculeles momentsde flexion, les réactionset la fléche å mi-travéepour une poutre å une
travée (ou l'extrémité dans le cas d'une poutre console).
Les variables sont :
- la longueur de Ia poutre
- les conditions d'appui. Cinq options.
- les types de charges. Quatre options.
- Ie découpage en x pour les moments de flexion.
Les conditions d'appui peuvent étre
Etiquette A' : poutre simple avec possibilité de moment sur appuis.
Etiquette B' : poutre console (avec encastrement
Etiquette D' : poutre encastrée å droite et appui simple
appui.
Etiquette E' : poutre encastrée
Les types de charges peuvent étre les suivants :
Etiquette B : charge répartie (charge q). Un paramétre.
Etiquette C : charge concentrée (charge F). Deux paramétres. 12)
Etiquette D : moment concentré (Charge M). Deux paramétres.
Etiquette E : charge trapézoidale. Quatre parametres.
Le nombre maximum de charges est 8. Apres introduction de chaque charge, le nombre de charges intro-
duites jusqu'ici est affiché. Aprés la huitiéme charge I'affichage montrera un 8 clignotant.
Notes :
Les moments sur appui représentent presque toujours les moments dus aux consoles. Noter que Ies
réactions telles qu'elles sont données dans les sorties, ne prennent pas en compte Ia résultante verti-
cale de ces charges.
2. Le programme convertit une charge concentrée en charge continue sur une portée d'I/1000, en con-
séquence il y aura une erreur de F. 118000
charge concentrée. Noter que les charges concentrées ne sont jamais appliquées ponctuellement
dans la réalité.
droite).
aux deux extrémités.
Fig. 1 : Types de charges.
dans la valeur du moment
2.1
gauche, avec possibilité d'un moment sur cet
de flexion exactement sous la
