9. Дополнительные контактные разъемы

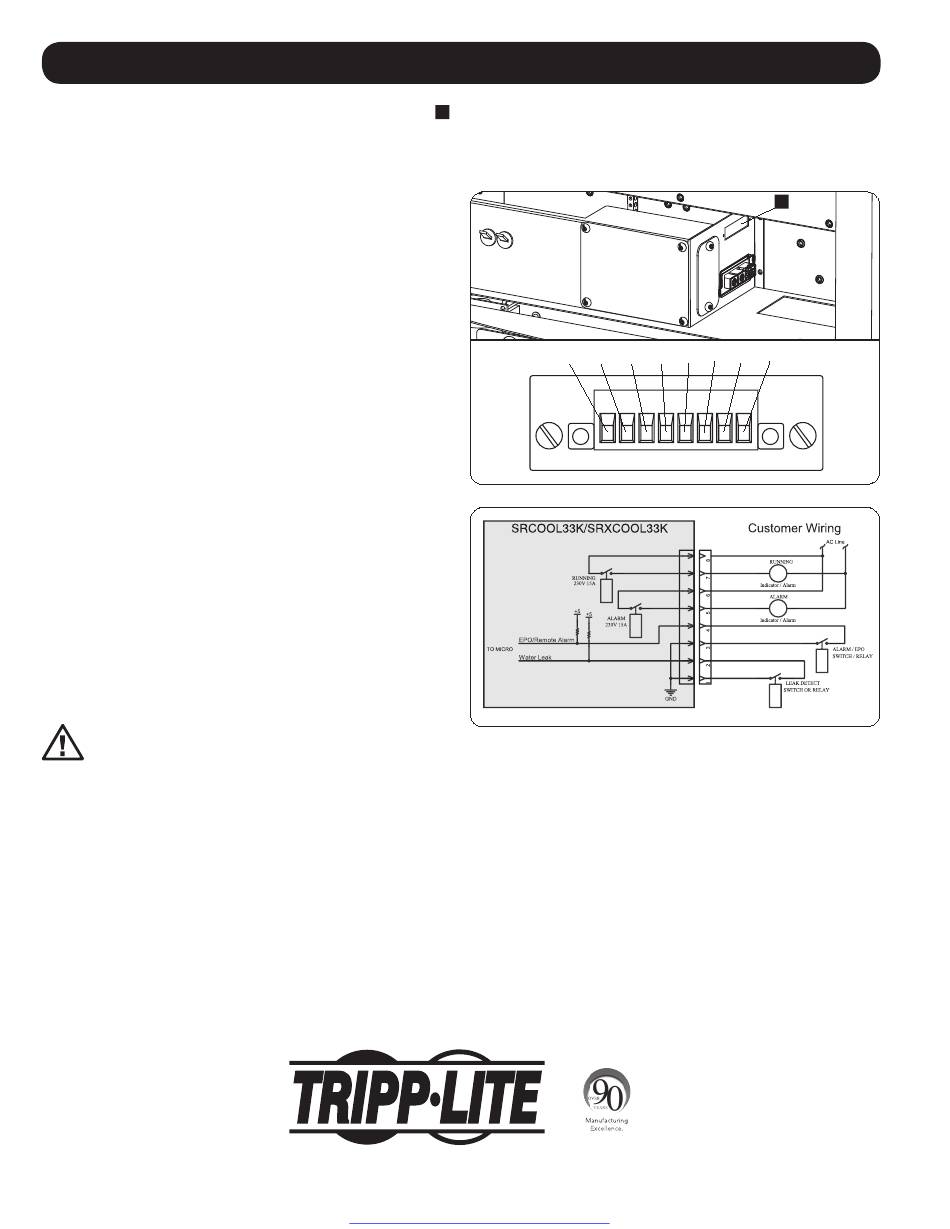

В состав устройства SRCOOL33K/SRXCOOL33K входит дополнительный набор разъемов,
дистанционного аварийного отключения (EPO), а также иметь контакты для подключения дополнительных устройств обнаружения утечек, сигнализации и выполнения команд.
Подключение устройства к цепи EPO обеспечивает возможность его дистанционного аварийного отключения. Подключите вход EPO к дистанционному выключателю пользователя согласно
приведенной ниже принципиальной схеме. Этот контакт является нормально-разомкнутым. Пользовательский выключатель должен находиться в нормально-замкнутом положении.
Далее приводится описание других имеющихся контактов:
Вход для подключения течеискателей
Контакты P1 и P2 образуют цифровой вход, позволяющий пользователю подсоединять
к нему отключающее реле или переключать управляющий контакт с устройства
обнаружения утечек воды.
Выбор вариантов использования данного входа может существляться в меню SETUP -> Water
Leak Input (Вход течеискателя).
Input Type (Тип входа) указывает, является ли присоединенное реле нормально-
разомкнутым или нормально-замкнутым.
Off on Leak (Отключение при утечке) указывает, должно ли устройство отключаться
при активации данного входа. При установке 1 (Да) устройство отключает вентиляторы
и прекращает выполнение всех операций, связанных с кондиционированием воздуха.
При установке 0 (Нет), в случае активации данного входа устройство только издает
предупредительный сигнал.
EPO / Дистанционное отключение / Вход устройства
сигнализации
Контакты P3 и P4 образуют цифровой вход, позволяющий пользователю переводить
устройство в режим аварийного отключения или оповещения. Это цифровой вход,
который должен быть соединен с отключающим реле или контактом выключателя.
Выбор вариантов использования данного входа может осуществляться в меню SETUP ->
Accessory Input (Вход вспомогательного оборудования).
Input Type (Тип входа) указывает, является ли присоединенный выключатель
нормально-разомкнутым или нормально-замкнутым.
Off on Acc (Отключение при активации) указывает, должно ли устройство отключаться
при активации данного входа. При установке 1 (Да) устройство отключает вентиляторы
и прекращает выполнение всех операций, связанных с кондиционированием воздуха.
При установке 0 (Нет), в случае активации данного входа устройство только издает
предупредительный сигнал.
ВНИМАНИЕ! ДЛЯ СРАБАТЫВАНИЯ EPO ДОЛЖНО БЫТЬ УСТАНОВЛЕНО
ЗНАЧЕНИЕ 1 (ДА).
Выход аварийной сигнализации
Контакты P5 и P6 образуют выход для подключения реле с сухими контактами, срабатывающего при переходе устройства в режим оповещения. Пользователь может подключить его
ко входу сигнализации или системы диспетчеризации инженерного оборудования здания для сообщения о той или иной проблеме с устройством. Данное реле рассчитано на работу
под напряжением 240 В~ при токе 15 А.
Выбор вариантов использования данного входа может осуществляться в меню SETUP -> Accessory Output (Выход вспомогательного оборудования).
Output Type (Тип выхода) указывает, должно ли подсоединенное реле размыкаться или замыкаться при активации данного выхода.
Примечание. Данное реле является нормально-разомкнутым. При отсутствии питания устройства оно всегда будет разомкнутым.
Output Src. указывает, какие условия приводят к активации данного выхода. При установке 0 (Никакие) данный выход полностью отключается. При установке 1 (Все) данный выход
активируется при получении любых предупредительных и аварийных сигналов. При установке 2 (Крит.) данный выход активируется только при получении критического аварийного
сигнала, останавливающего все операции устройства, связанные с кондиционированием воздуха.
Выход сигнала нормальной работы устройства
Контакты P7 и P8 образуют выход для подключения реле с сухими контактами, замыкающегося при работе устройства в режиме активного охлаждения. Пользователь может
подключить его ко входу сигнализации или системы диспетчеризации инженерного оборудования здания для осуществления контроля за работой устройства. Данное реле рассчитано
на работу под напряжением 240 В~ при токе 15 А.
Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
A что позволяет производить подключение к установленной на вашем объекте системе
