Atlantic Genesis - VRF R32 TFB 016 CHB1 Notice D'installation
Manuels Connexes pour Atlantic Genesis - VRF R32 TFB 016 CHB1
Sommaire des Matières pour Atlantic Genesis - VRF R32 TFB 016 CHB1
- Page 1 Notice d’installation Télécommande fillaire Genesis - VRF R32 TFB 016 CHB1 Atlanticpros https://www.youtube.com/@AtlanticProsfrance NI 00U07854950 A Destinée aux professionnels. 07/2025 À conserver par l’utilisateur.
-
Page 3: Table Des Matières
5.2. Installation 5.3. Sélection équipement 5.4. Heure 5.5. Programmation hebdomadaire 5.6. Extra 5.7. Erreur 5.8. Fonction ECO (limitation température) 5.9. Nom UI 5.10. Groupe 5.11. Détails 6. Installation 7. Raccordement électrique 8. Télécommande et réglages spécifiques 9. Garantie clients professionnels Atlantic... -
Page 4: Avertissements Et Précautions
1. AVERTISSEMENTS ET PRÉCAUTIONS Lire en détail les avertissements et précautions avant d’entreprendre tout travaux. Lire attentivement la notice. Utiliser les recommandations données dans la notice. Conditions réglementaires d’installation d’entretien L’installation et l’entretien de l’appareil doivent être effectués professionnel agréé conformément aux textes réglementaires et règles de l’art en vigueur notamment en France : •... - Page 5 Généralités • Se débarrasser des matériaux d’emballage comme il se doit. Déchirer les emballages plastiques et les mettre au rebut dans un endroit où des enfants ne risquent pas de jouer avec. Les emballages plastiques non déchirés peuvent être la cause d’étouffement. •...
- Page 6 Raccordements électriques • Cet appareil est prévu pour fonctionner sous une tension nominale de 23OVAC - 50Hz. A aucun moment (y compris lors des phases de démarrage), la tension ne doit passer en dessous de 220VAC ou au-dessus de 240VAC aux bornes de l’appareil.
- Page 7 Raccordements électriques • Utiliser un circuit d’alimentation dédié. Ne pas partager l’alimentation avec un autre appareil. • Ne jamais utiliser de prise de courant pour l’alimentation. • Veiller à placer le disjoncteur à un endroit où les utilisateurs ne peuvent pas le démarrer ou l’arrêter involontairement (local annexe, ...).
- Page 8 Raccordements électriques • En cas de défaut de fonctionnement (odeur de brûlé, etc.), arrêter immédiatement l’installation, couper le disjoncteur et consulter une personne qualifiée. • Fixer les câbles avec des colliers de serrage afin qu’ils n’entrent pas en contact avec des arêtes tranchants ou des tuyaux, en particulier le côté...
-
Page 9: Protection De L'environnement
2. PROTECTION DE L’ENVIRONNEMENT Ce symbole présent sur le produit ou sur l’emballage indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte de déchets chargé du recyclage des équipements électriques et électroniques. -
Page 10: Arborescence De La Télécommande
3. ARBORESCENCE DE LA TÉLÉCOMMANDE Scanner ci-dessous pour accéder à l’arborescence complète de la télécommande filaire. -

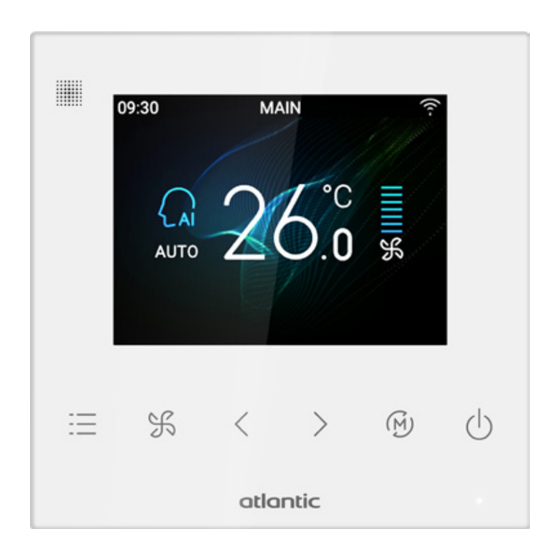

Page 11: Présentation De La Télécommande
4. PRÉSENTATION DE LA TÉLÉCOMMANDE ▪ Affichage d’interface Statut Heure & adresse maître ou esclave unité intérieure Fonctions supplémentaires Vitesse ventilateur Mode de Position volet fonctionement gauche /droite Position volets Affichage de la Haut /bas température de la pièce (en haut) Boutons Affichage de la température interface... - Page 12 ▪ Mode de fonctionnement Icône Mode & Fonctionnement AUTO L’unité intérieure sélectionne automatiquement le mode de fonctionnement et la vitesse de ventilation en fonction de la température ambiante. CLIMATISATION (COOl) Fonctionnement en mode froid. CHAUFFAGE (HEAT) Fonctionnement en mode chaud. DÉSHUMIDIFICATION (DRY) Ce mode permet de refroidir progressivement votre pièce tout en la déshumidifiant.
-
Page 13: Icône Désignation
Appuyer sur le bouton pour allumer l’unité intérieure puis sélectionner le mode de fonctionnement souhaité en appuyant sur le bouton , chaque pression change le mode de fonctionnement en respectant le cycle ci-dessous : AUTO COOL HEAT ▪ Volet Icône Désignation Fonctionnement Permet d’ajuster le flux d’air vers... -
Page 14: Interface Menu
5. INTERFACE MENU 5.1. ▪ Fonction et icônes Fonction Dans l’interface principale, vous pouvez y accéder en appuyant sur la touche Il contient les interfaces suivantes : Icône Désignation Icône Désignation Installation Erreur Sélection Affichage 10° équipement Volet Heure Nom UI Programmation Groupe hebdomadaire... - Page 15 ▪ icônes Icône Désignation Description Lorsqu’il y’ a plusieurs télécommandes filaire dans le système, l’une d’entre elles peut être défini comme contrôleur VIP, cette dernière défini le mode de fonctionnement du système. Les autres télécommandes filaires seront bloquées. Cette fonction est activable dans le menu installation.
- Page 16 Icône Désignation Description L’icône s’affiche lorsque fonction verrouillage est activée sur la télécommande filaire. Verrouillage Lors du verrouillage toutes les touches sont invalides. 5.2. Installation Accéder à l’interface d’installation à partir de l’interface du menu. Appuyer sur les touches pour changer de paramètre, puis sur la touche pour confirmer.
- Page 17 éléments, puis appuyer sur la touche pour “accéder aux réglages” appuyer sur les touches pour régler les valeurs. 1. Redémarrage auto après remise sous tension L’activation de cette fonction permet le redémarrage de la télécommande dans la même configuration qu’avant la mise hors tension.
- Page 18 touches pour sélectionner les unités. 1. Désactivation de l’indicateur du filtre : les touches pour sélectionner Utiliser l’option «Rappel de nettoyage du filtre». Sélectionner le réglage ON/OFF puis le regler sur «OFF» (possibilité de définir l’intervalle de nettoyage du filtre). 2.
- Page 19 ▪ Paramètres et réglages spéciaux : Utiliser les touches pour sélectionner les éléments, puis appuyer sur la touche pour “accéder aux réglages” Utiliser les touches pour régler les valeurs. Lorsque le curseur se trouve sur paramètres et réglages spéciaux, utiliser sur les touches pour sélectionner l’option souhaité.
- Page 20 5.3. Sélection équipement Il est possible de sélectionner une seule unité intérieure ou un groupe à contrôler (uniquement dans le cas ou la télécommande filaire est raccordée à plusieurs unités intérieures), qui s’affiche dans l’interface principale. CONTROL EQUIPMENT GROUP IDU - 01 IDU - 02 Accéder à...
-
Page 21: Programmation Hebdomadaire
5.4. Heure TIME < 24 > year Hour Accéder à la fonction à partir de l’interface du menu. puis utiliser les touches pour changer de paramètre, puis sur la touche pour confirmer. Utiliser les touches pour changer de valeur. Appuyer sur la touche pour revenir. - Page 22 Choisir le paramètre à régler avec les boutons puis appuyer sur la touche pour confirmer, ensuite ajuster les valeurs à l’aide des touches Lorsque le curseur se trouve dans la zone de régulation de la température, appuyer sur la touche pour la désactiver puis sur la touche pour quitter.
-
Page 23: Extra
5.6. Extra Accéder à la fonction à partir de l’interface du menu. Utiliser les touches pour selectionner «EXTRA», puis appuyer sur la touche pour confirmer. Utiliser les touches pour selectionner la fonction ▪ souhaitée puis sur pour confirmer. Liste des fonctions supplémentaires Icône Désignation Silence... - Page 24 Icône Désignation Nettoyage automatique Mode hors gel 10° Basse température. (Déshumidification) Flux d’air sanitaire (Uniquement les cassettes) Flux d’air sanitaire vers le haut Flux d’air sanitaire vers le bas LED sur le panneau (désactivation de l’éclairage sur le panel de l’unité intérieure) Détection de mouvement Détection de mouvement - Suivi Détection de mouvement - Évitement...
- Page 25 ▪ Réglages de l’affichage Fonction Désignation Il y’ a 5 options de durée d’économie d’écran. Le temps indique la durée pendant laquelle la lumière de l’écran Verrouillage reste allumée après qu’aucune auto opération soit effectuée. «ALL» signifie que la lumière de l’écran ne sera pas éteinte.
-
Page 26: Verrouillage Enfant
▪ Verrouillage enfant Régler/annuler cette fonction en appuyant simultanément sur les touches pendant 5s dans l’interface principale. Une fois activé, toutes les touches sont invalides. 5.7. Erreur L’historique peut afficher jusqu’à 10 codes erreur par unité. ERROR-IDU UNIT 2021.02.02 12.90 E28 CURRENT HISTORY 2021.02.02... -
Page 27: Fonction Eco (Limitation Température)
5.8. Fonction ECO (limitation température) La fonction est réglée par défaut, la température : max par défaut est de 26°C en mode chauffage. • • min par défaut est de 23°C en mode refroidissement/ déshumidification. Appuyer sur les touches pour sélectionner les éléments, et appuyer sur la touche Appuyer sur les touches pour régler la valeur. -
Page 28: Nom Ui
5.9. Nom UI Nom IDU IDU-16 IDU-01 IDU-02 R&D A 0 6 < R&D > HOTEL Number Number Number Number Dans l’interface du menu, utiliser les touches pour sélectionner , pour accéder à la fonction. Il est possible de nommer l’unité intérieure en fonction du scénario d’installation et de l’emplacement. -
Page 29: Groupe
5.10. Groupe Accéder à l’interface de réglage à partir de l’interface du menu. Utiliser les touches pour changer de paramètre, puis appuyer sur la touche pour confirmer. Appuyer sur pour ajouter un nouveau groupe. Nommer le groupe en fonction du scénario et de l’emplacement d’installation. -
Page 30: Détails
5.11. Détails Vous pouvez consulter les détails UI, UE et SVP Boite. Procédure commune de consultation : Utiliser les touches pour sélectionner les éléments. Lorsque le curseur se trouve sur UE - UI - SVP Boite utiliser les touches pour sélectionner les unités. Certaines informations sont grisées et ne peuvent pas être demandées. -
Page 31: Installation
6. INSTALLATION Communication XY Raccorder la télécommande en X/Y sur les unités sur les bornes X/Y des unités intérieures. Inserer le tournevis et le tourner légèrement Support Tournevis inférieure plat Retirer la façade supérieure du boîtier inférieur. -
Page 32: Fil De Communication
Fil de communication Faire passer le fil de communication par l’orifice du couvercle arrière. 4. Fixer le couvercle arrière sur le support puis connecter le fil de communication à la borne XY de la télécommande filaire. - Page 33 Couvercle Refermer le couvercle de la télécommande. Le fil de communication entre la télécommande et l’unité intérieure doit être éloigné d’au moins 30 cm du câble d’alimentation. L’installation nécessite une distance d’au moins 0,5 m par rapport à la lampe fluorescente et à une hauteur de 1,3 m à...
-
Page 34: Raccordement Électrique
7. RACCORDEMENT ÉLECTRIQUE Les méthodes de câblage ci-dessous sont à titre d’exemple et la télécommande peut être connectée à n’importe quelle unité intérieure. Intérieure Intérieure Télécommande Télécommande Télécommande fillaire fillaire fillaire UI N UI 16 UI 15 UI N UI 2 UI 1 UE 1 Extérieure 1... - Page 35 ▪ Méthode A : Télécommande individuelle Une télécommande contrôle une unité intérieure et sont ▪ connectées entre elles via 2 fils polarisés. Méthode B : 2 Télécommandes pour une UI L’une ou l’autre peut être réglé en tant que maître et l’autre comme esclave.
-
Page 36: Télécommande Et Réglages Spécifiques
8. TÉLÉCOMMANDE ET RÉGLAGES SPÉCIFIQUES ▪ Télécommande principale et secondaire Principale Secondaire Seules les opérations suivantes peuvent Toutes les être exécutées : (1) Marche/Arrêt, Mode, fonctions Vitesse du ventilateur, Réglage de la sont température, oscillation, Éco, Horloge. disponibles Consultation paramètres ▪... -
Page 37: Garantie Clients Professionnels Atlantic
Un avoir ou un échange sera effectué suivant le cas, si l’expertise révèle une défaillance effective. Les produits Atlantic Climatisation & Traitement de l’air doivent être exclusivement remis en état par des professionnels. - Page 40 Date de mise en service : Date de mise en service : Coordonnées Coordonnées de l’installateur ou WWW.ATLANTIC-PROS.FR/ l’installateur ou service après- service apres vente : Rubrique «ESPACE SAV» vente. TÉL. 04 72 10 60 28...
