INTRODUCTION

TME Modular Series 15 - 90
électrique pour des applications sensibles qui nécessitent une alimentation à la fois ininterrompue et
fiable, exempte de perturbations et de fluctuations en tension ou en fréquence.
Dans le cas où l'alimentation fournie par le réseau s'interrompt, ou dépasse les tolérances admises,
l'alimentation de la charge est fournie par la batterie à la charge nominale pendant la durée spécifiée
(ou plus longtemps à charge réduite).
3.1 CONFIGURATION DU SYSTÈME
L'ASI modulaire est constitué des parties suivantes: jusqu'à 6 modules de puissance, un module bypass
et de surveillance et une armoire avec interrupteur bypass de maintenance.
Une ou plusieurs séries de batteries doivent être installées pour fournir l'énergie de secours en cas de
panne de réseau.
La structure de l'ASI est représentée dans la Fig. 3.1-1.
3.2

MODULE DE PUISSANCE

La structure du module de puissance est indiquée dans la Fig. 3.2-1.
Le module de puissance contient un redresseur, un onduleur et un convertisseur DC/DC pour le
chargement et déchargement des batteries externes.
Modifications réservées
GE_UPS_OPM_TME_MUL_15K_90K_1FR_V010.docx
Critical Power
est une Alimentation Sans Interruption (ASI) qui fournit l'énergie

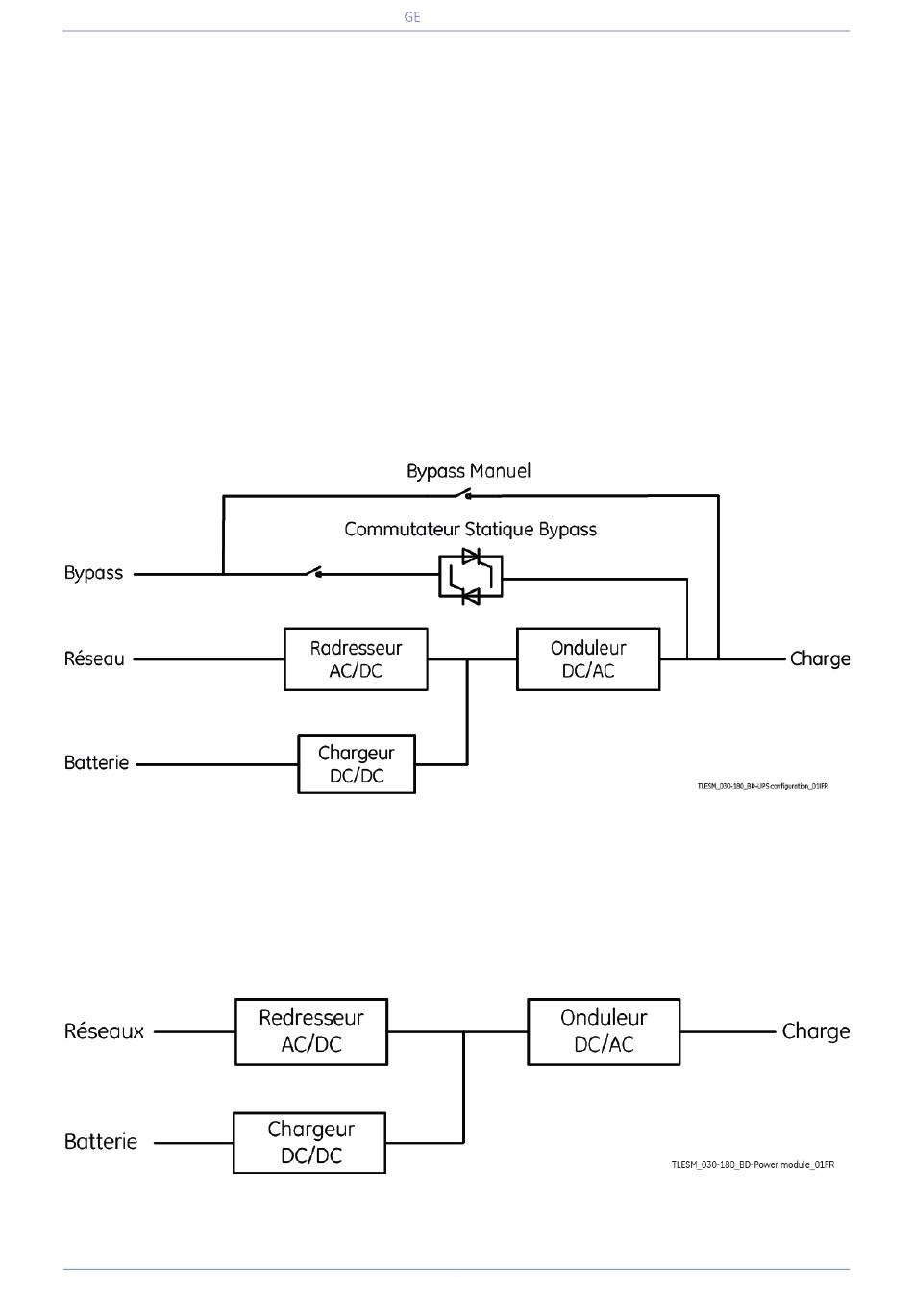

Fig. 3.1-1 Configuration de l'ASI
Fig. 3.2-1 Structure du module de puissance
