Ingenico group iWl v5.5 Guide Rapide

Guide rapide
Applications Bancaires

https://ingenico.fr/support/notices-utilisateurs
Merci de prendre connaissance de l'Avertissement Sécuritaire lié à
l'utilisation des terminaux Ingenico disponible sur le site ci-dessus.
__________________________________________

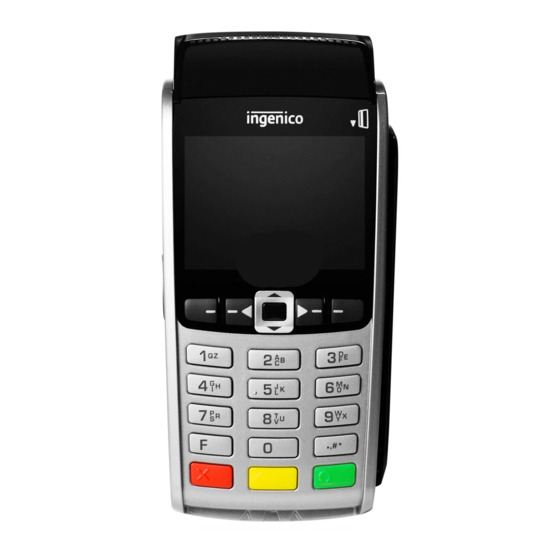

Description et fonctions du clavier :

Selon les applications, certaines touches peuvent avoir d'autres fonctions.
Navigation dans
les menus.
« F » Accès aux
Applications du menu.
Mise hors tension : Terminal hors socle, appuyer simultanément sur
les touches et .
Pour redémarrer le terminal , appuyer sur ou reposer le terminal sur son socle.
Mise en place du papier :

Ouvrir le compartiment papier en soulevant le volet du couvercle situé
au dos de l'iWL250 et en tirant ensuite le capot vers l'arrière
Placer le rouleau dans le compartiment
en appuyant simultanément sur les deux coins supérieurs, jusqu'à ce qu'un
clic se fasse entendre
v5.5 - iWL
Installation et raccordements :

Mettre le terminal hors tension avant de réaliser les branchements
Oter la trappe en appuyant sur les clips.
Effectuer les branchements désirés.
A= port série RS232 – COM0.
B= port série RS232 – COM1.
C= port modem ligne téléphonique.
Connexion derrière la base (selon modèle) :
F4 : Sélection rapide
du type de transaction
(Débit, Crédit,
annulation ect...).
Mise en place du terminal
: Validation.
: Correction.
: Annulation.
( ).
( ), refermer le couvercle
( ).
port Ethernet
connexion alimentation
chemin de câbles
port USB esclave
port USB host
Poser l'iWL250 entre les flancs de sa base.
La base doit être connectée au secteur en
permanence. S'il ne s'agit pas d'une simple
base de chargement, elle doit être raccordée
à une ligne téléphonique dédiée (à l'aide du
câble fourni) ou à un accès ADSL (à l'aide d'un
câble Ethernet du commerce), voire aux 2
dans un mode de fonctionnement avec secours.
Mise en place de la batterie :

Mettre le terminal hors tension avant de connecter sa batterie
Déclipser et retirer la trappe sous le terminal. Connecter la batterie en repérant le connecteur
blanc 3 broches situé à côté du logement batterie. Connecter la batterie en utilisant le fil rouge
comme repère en veillant à son enclenchement. Placer la batterie dans son emplacement et
refermer la trappe.
.
Installation carte SIM sur iWL-3G :

Mettre le terminal hors tension avant toute manipulation
L'emplacement SIM se trouve sous la trappe du terminal, dans l'emplacement
indiqué par le marquage SIM. Insérer la carte SIM dans le sens marqué.
Coin coupé
Lecture des cartes :

Carte à puce :
Lecteur principal : insérer la carte
horizontalement, sa puce dirigée vers le
haut et la laisser en position tout au
long de la transaction.
Carte à piste :
La carte peut être lue de haut en bas
comme de bas en haut, sa piste faisant
face au terminal.
Pour une bonne qualité de lecture,
procéder avec un mouvement régulier.
Carte sans contact :
Approcher la carte sur l'écran. La laisser
en position tout au long de la
transaction.
Les 4 diodes vertes apparaissent en
Zone active
haut de l'écran.
Numéros utiles
Numéro commerçant : [__________________________________________]
Contact technique : [__________________________________________]
Numéro du centre d'appel phonie : [__________________________________]
.
Fil rouge
.
Emplacement carte SIM
