Commande
4
Commande
4.1
Eléments de commande et affichages de l'écran
1
2
7
6

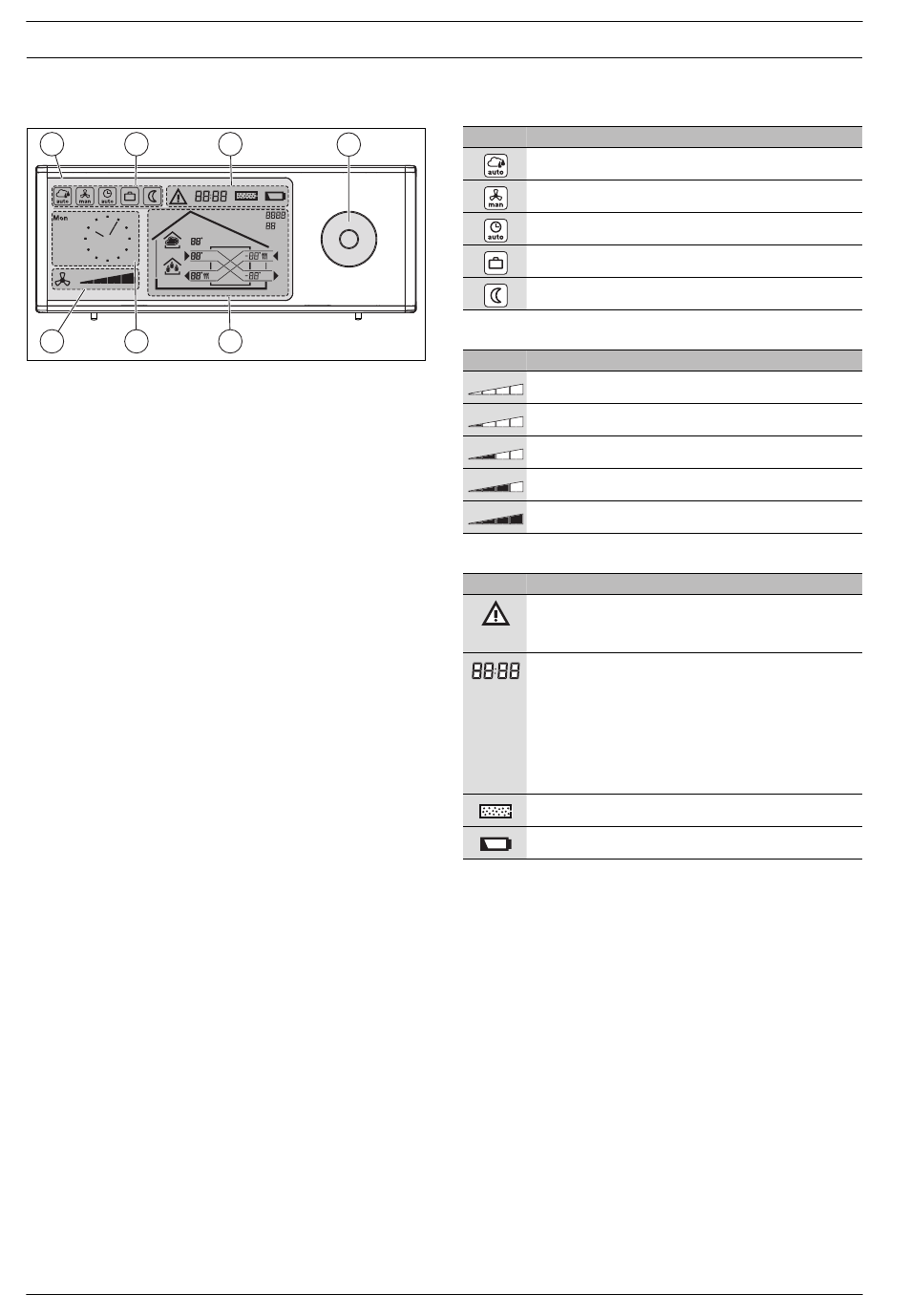

Fig. 3
Eléments de commande et affichages de l'écran
[1]
Afficheur
[2]
Affichage du mode service
[3]
Ligne d'informations
[4]
Bouton de navigation
[5]
Champ des données d'exploitation
[6]
Heure et jour
[7]
Vitesse
Le fonctionnement du bouton de navigation [4] ainsi que chacun des
symboles affichées et leur signification sont expliqués dans les tableaux
suivants.
Les symboles affichés dans le champ des données d'exploitation [5]
sont expliqués dans le chap. 4.1.1 à la page 5.
4
3
4
6 720 811 652-01.1O
5
Symboles affichés
Symbole Signification
Mode sur demande
Mode manuel
Programme hebdomadaire
Fonction congés
Mode Abaissement
Tab. 3
Affichage du mode service
Symbole Signification
Ventilateur sur ARRÊT
Ventilateur sur la vitesse 1
Ventilateur sur la vitesse 2
Ventilateur sur la vitesse 3
Ventilateur sur la vitesse 4
Tab. 4
Vitesses
Symbole Signification
Alarme
Erreur du ventilateur associée à l'affichage d'un code de
défaut
Affichage alphanumérique
Montre les informations concernant les fonctions, pro-
grammes et codes de défaut :
• A1 : mode sur demande
• P1, P2, ... : programme hebdomadaire
• BYP6 : dérivation manuelle enclenchée
• FP7, FP6... : fonction cheminée enclenchée
État des filtres
État de la batterie
Tab. 5
Ligne d'informations
RCV – 6 720 813 672 (2015/01)
