4.10 Mode dérivation
Les appareils disposent d'un clapet de dérivation. Cela leur permet de
favoriser la pénétration dans le bâtiment de l'air extérieur frais via
l'échangeur thermique en été (par ex. la nuit). Le mode dérivation est
représenté par des canaux d'air parallèles pour l'air repris [2] et l'air
pulsé [3] dans le champ des données d'exploitation [1] de l'écran
( fig. 13).
1 2

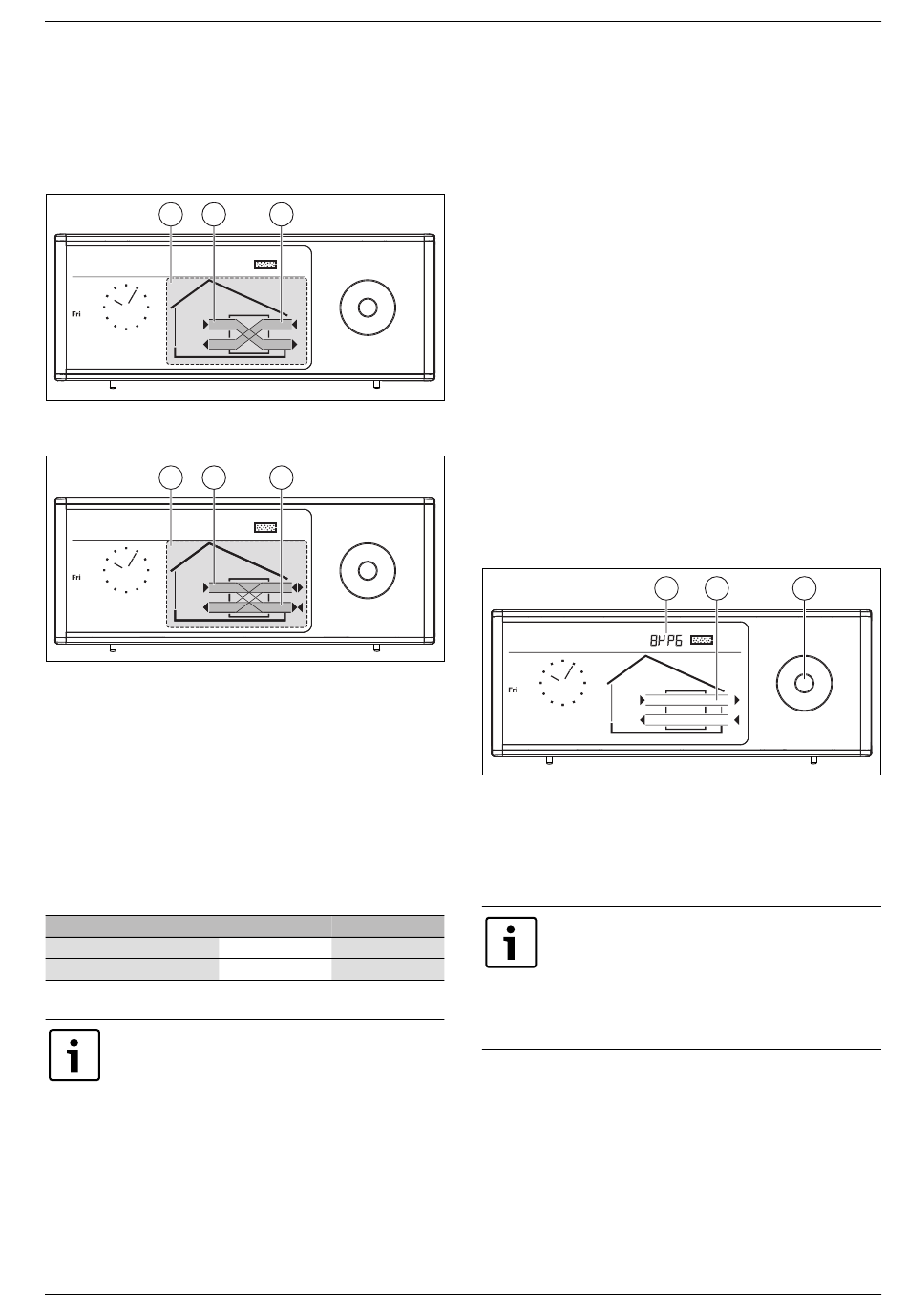

Fig. 12 Champ des données d'exploitation en mode récupération de
chaleur (mode normal)
1 2
Fig. 13 Champ des données d'exploitation en mode dérivation
Légende des fig. 12 et fig. 13:
[1] Champ des données d'exploitation
[2] Canal d'extraction d'air
[3] Canal d'arrivée d'air
La T
min température de l'air extérieur
pour le fonctionnement de la dérivation, permettant d'éviter les effets de
courants d'air dans les pièces, ainsi que la formation de condensats sur
les canaux de ventilation.
La T indique le point de commutation de la tem-
max température de l'air repris
pérature de l'air repris, dont le dépassement provoque l'ouverture de la
dérivation pour le refroidissement.
T
min Température de l'air extérieur
T
max Température de l'air repris
Tab. 20
Les températures limites pour le mode dérivation
peuvent être réglée dans le menu installateur
( chap. 5.5).
La dérivation peut être commandée automatiquement ou activée
manuellement.
RCV – 6 720 813 672 (2015/01)
3
6 720 811 652-10.1O
3
6 720 811 652-42.1O
indique la limite d'utilisation inférieure
Régl. d'origine Plage de réglage
15 °C 12 °C ... 15 °C
24 °C 22 °C ... 30 °C
4.10.1 Mode dérivation commandé automatiquement
Condition d'activation pour le mode de dérivation automatique
Le mode dérivation automatique s'active dans les conditions suivantes :
• température de l'air extérieur 2 K inférieure à la température de l'air
repris
et
• température de l'air extérieure supérieure à la T
extérieur
et
• température de l'air extérieur supérieure à la T
repris
4.10.2 Mode de dérivation manuel
Conditions d'activation pour le mode de dérivation manuel
Le mode dérivation manuel peut être activé dans les conditions
suivantes :
• température de l'air extérieur 2 K inférieure à la température de l'air
repris
et
• une des deux conditions suivantes :
– température de l'air extérieure supérieure à la T
l'air extérieur
ou
– température de l'air extérieur supérieure à la T
repris
Mise en marche et arrêt de la dérivation manuelle
Fig. 14
▶ Maintenir la partie basse du bouton de navigation [3] enfoncée
jusqu'à ce que l'affichage alphanumérique [1] indique BYP6.
La dérivation est activée.
Les canaux pour l'air repris et l'air pulsé sont parallèles dans le champ
des données d'exploitation [2] de l'écran.
La fonction dérivation fonctionne pendant une heure. A
la fin de cette heure, l'appareil de ventilation bascule au-
tomatique dans le dernier mode service réglé.
Lorsque la différence entre les températures de l'air ex-
térieur et de l'air ambiant est inférieure à 2 K avant la fin
de l'heure, l'appareil de ventilation commute automati-
quement dans le dernier mode service réglé
▶ Pour arrêter prématurément la dérivation manuelle : appuyer en bas
du bouton de navigation [2] jusqu'à ce que BYP... ne soit plus affiché
sur l'écran alphanumérique [1].
Commande
min température de l'air
max température de l'air
min température de
max température de l'air
1 2 3
6 720 811 652-43.1O
