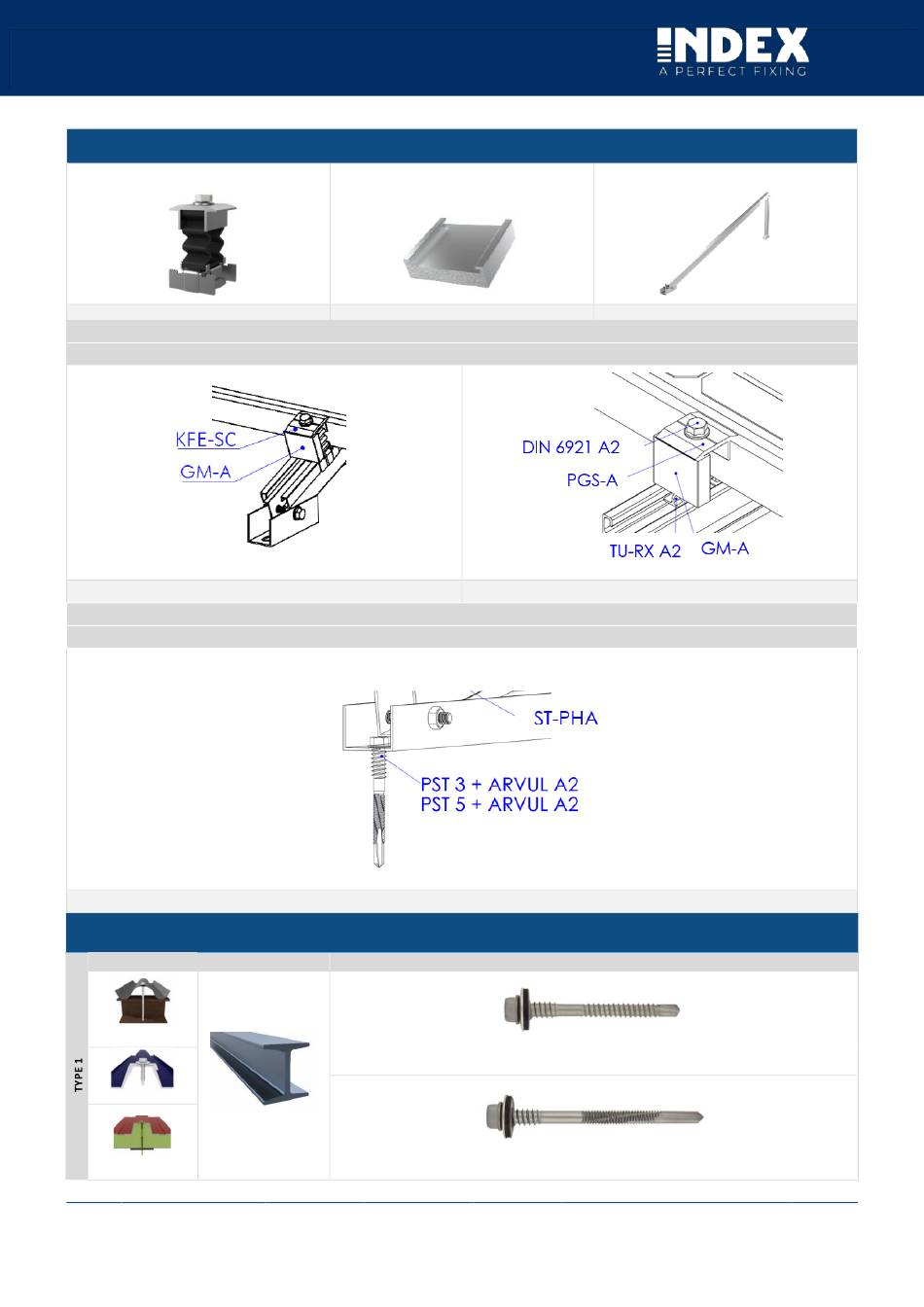

MANUEL D'INSTALLATION ST-PHA SUR TÔLE
2. COMPOSANTS
Pince à fixation rapide
KFR-SC

2.1 Accessoires : Pinces et gabarits pour le montage des panneaux

Option 1 : Pince rapide

2.2 Composants : Connecteurs de montage pour accessoires de fixation

3. TYPES DE FIXATIONS

TOIT
SOUS-STRUCTURE
FIBROCIMENT
TÔLE
PANNEAU SANDWICH
Réf. FTA_GS_M_ST-PHA_C-fr
Gabarit du cadre
Pince en position latérale
Connexion inférieure
Fixation par vis directe à la poutre
MÉTAL
Rév : 0 20/05/25
GM-A
Option 2 : Pince simple
ACCESSOIRES DE FIXATION
PST 3 + ARVUL A2
Mèche standard n°3 avec revêtement ATLANTIS C4-M et rondelle en acier inoxydable A2.
PST 5 + ARVUL A2
Mèche extra longue n°5 avec revêtement ATLANTIS C4-M et rondelle en acier inoxydable A2.
Triangle ouvert en aluminium
TPH-A
2 sur 9
