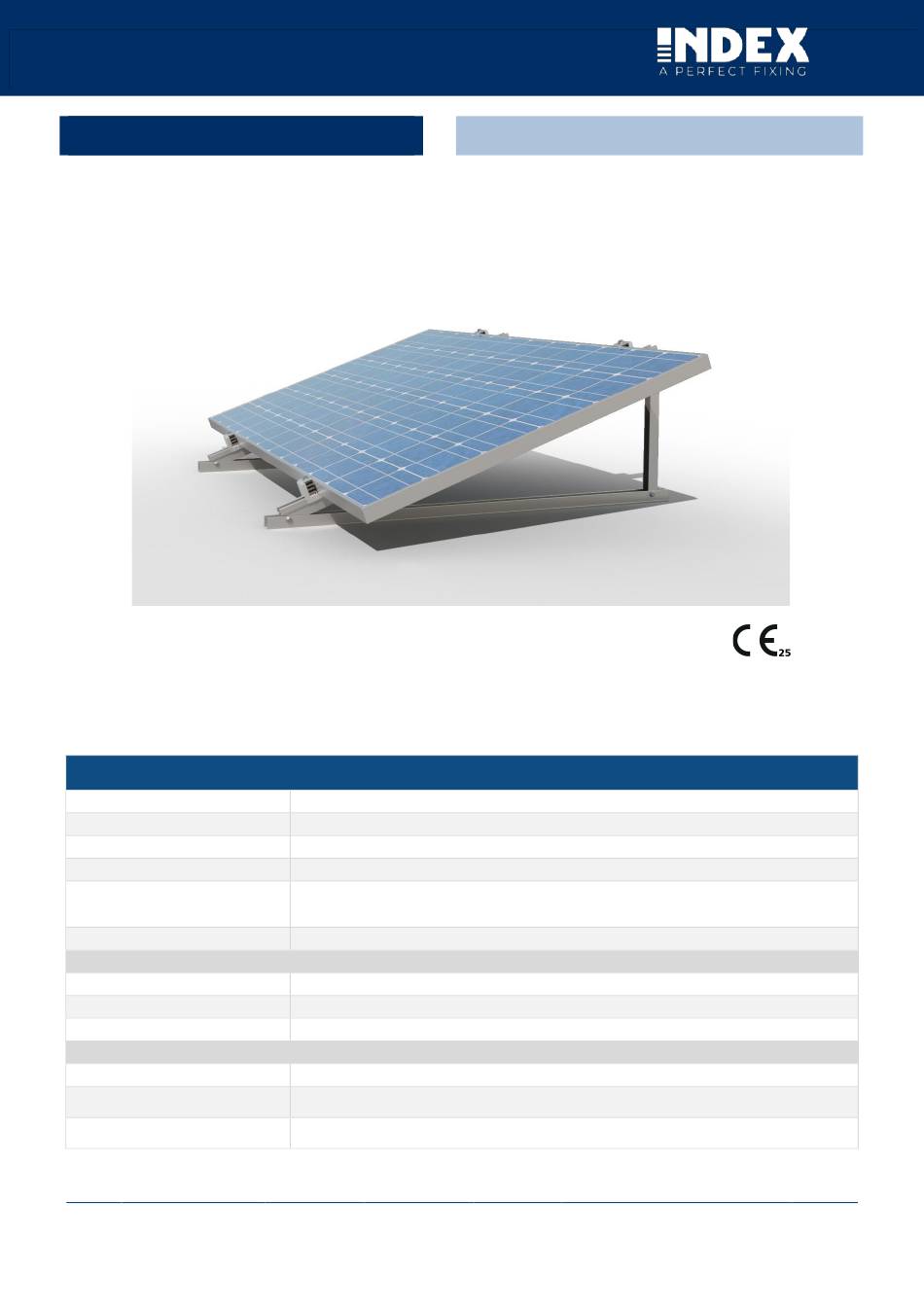

MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON
ST-PHC
1. CARACTÉRISTIQUES
Description :
Inclinaison du système :
Orientation du système :
Matériaux du système :
Garantie :
Homologation
Panneaux solaires compatibles :
Type de panneaux :
Orientation des panneaux :
Taille des panneaux :
Zones d'application :
Zones d'application :
Résistance au vent :
Charge de rupture :
Réf.
FTA_GS_M_ST-PHC_C-fr
Système de montage triangulaire horizontal fermé sur une dalle en béton.
Montage triangulaire sur triangles en aluminium fermé pré-montés, veuillez consulter les angles disponibles.
Orientation SUD, EST ou OUEST en fonction de l'orientation de la toiture.
Aluminium, acier inoxydable et EPDM.
Jusqu'à 10 ans en fonction des conditions environnementales (à l'exclusion des environnements exposés au
sulfure d'hydrogène).
La garantie n'est valable que si le système ST-PHC complet est utilisé.
CE selon EN 1090-1:2009+A1:2011
Panneaux solaires dont la hauteur de cadre entre 30 et 40 mm.
Orientation de montage des panneaux de type paysage (horizontal).
Largeur du module inférieure à 1 150 mm.
Toits plats et à faible pente.
Jusqu'à 240 km/h. La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Jusqu'à 2 kN/m². La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Rév : 0
20/05/25
DESCRIPTION DU SYSTÈME
Système triangulaire horizontal fermé en aluminium
1 sur 9
Table des Matières
loading

Manuels Connexes pour Index ST-PHC

Sommaire des Matières pour Index ST-PHC

  • Page 1 Aluminium, acier inoxydable et EPDM. Jusqu'à 10 ans en fonction des conditions environnementales (à l'exclusion des environnements exposés au Garantie : sulfure d'hydrogène). La garantie n'est valable que si le système ST-PHC complet est utilisé. Homologation CE selon EN 1090-1:2009+A1:2011 Panneaux solaires compatibles : Type de panneaux : Panneaux solaires dont la hauteur de cadre entre 30 et 40 mm.

  • Page 2: Accessoires : Pinces Et Gabarits Pour Le Montage Des Panneaux

    MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON 2. COMPOSANTS Pince à fixation rapide Gabarit du cadre Triangle fermé en aluminium KFR-SC GM-A TPH-C 2.1 Accessoires : Pinces et gabarits pour le montage des panneaux Pince en position latérale Option 1 : Pince rapide Option 2 : Pince simple 2.2 Composants : Connecteurs de montage pour accessoires de fixation...

  • Page 3: Exemples D'applications

    MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON 4. EXEMPLES D'APPLICATIONS Exemple 1 : Couverture en béton/fixation directe dans le béton avec des vis THE Réf. FTA_GS_M_ST-PHC_C-fr Rév : 0 20/05/25 3 sur 9...

  • Page 4: Système Triangulaire Horizontal Fermé En Aluminium

    MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON 5. MANUEL D'INSTALLATION ST-PHC Système triangulaire horizontal fermé en aluminium Lisez ces instructions d'installation avant de commencer le montage et familiarisez-vous avec les accessoires du système. Le montage ne doit être effectué que par un personnel qualifié et expérimenté.

  • Page 5: Procédure D'installation

    MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON PROCÉDURE D'INSTALLATION ÉTAPE 1 - Consulter le plan d'installation Consulter le plan d'installation sur le toit, qui définit la disposition des modules, ainsi que les structures qui les supportent et leurs points de fixation.
  • Page 6 MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON B. Vue de profil du système ST-PTC. β (°C) Ls (mm) Lb (mm) 1 225 1 310 1 225 1 300 1 225 1 277 1 225 1 245 1 225 1 205 1 225 1 155 Le type de système de fixation et l'emplacement de ses points d'installation doivent être adaptés aux exigences des...
  • Page 7 MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON ÉTAPE 3 - Assemblage des triangles Les triangles sont livrés pré-assemblés. Pour compléter l'assemblage, il est nécessaire de relier le profilé inférieur au profilé supérieur à l'arrière, à l'aide des composants fournis. 1. Le triangle est livré pré-assemblé, avec le profilé inférieur séparé et ses composants dans un sac.
  • Page 8 MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON ÉTAPE 4 - Installation des triangles Installer les triangles réglables en aluminium et les fixer sur le toit aux points prévus à l'aide de la vis à béton THE. Pour l'installation des vis THE, un tournevis électrique équipé d'une douille hexagonale SW-10 est nécessaire. La vitesse d'installation de 1 800 tours/minute est recommandée.
  • Page 9 MANUEL D'INSTALLATION ST-PHC DANS LE BÉTON ÉTAPE 5 - Pré-installation des pinces sur les profilés Pour monter la pince sur les profilés, procéder comme suit : Placer la pince sur les Pour fixer la pince au profilé, Insérez les éléments Pour fixer les éléments insérés,...
