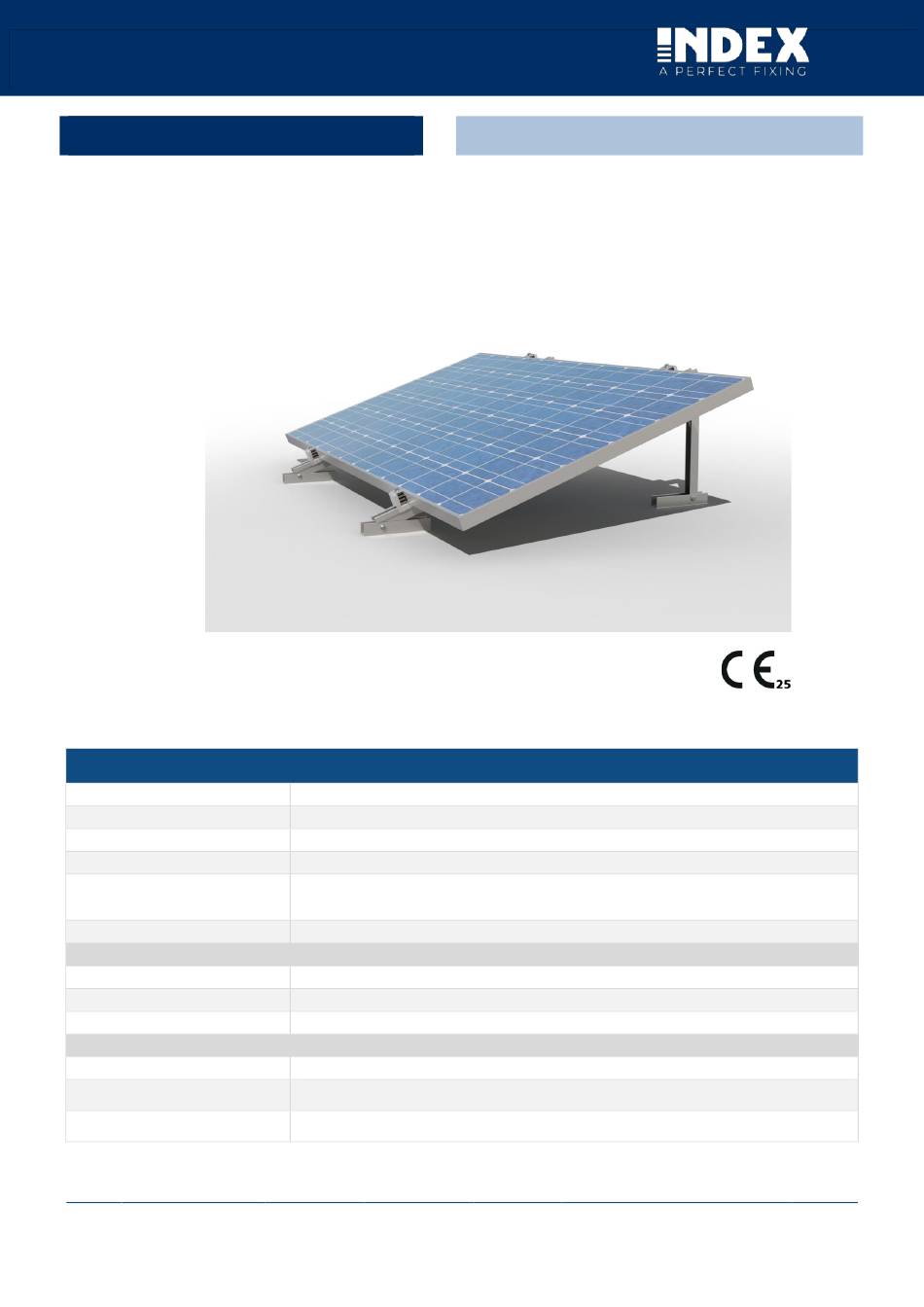

MANUEL D'INSTALLATION ST-PHA SUR TÔLE
ST-PHA
1. CARACTÉRISTIQUES
Description :
Inclinaison du système :
Orientation du système :
Matériaux du système :
Garantie :
Homologation
Panneaux solaires compatibles :
Type de panneaux :
Orientation des panneaux :
Taille des panneaux :
Zones d'application :
Zones d'application :
Résistance au vent :
Charge de rupture :
Réf.
FTA_GS_M_ST-PHA_C-fr
Système de montage triangulaire horizontal ouvert à inclinaison fixe avec fixation directe de la poutre.
Montage triangulaire sur des triangles ouverts en aluminium pré-assemblés. Voir les angles disponibles.
Orientation SUD, EST ou OUEST en fonction de l'orientation de la toiture.
Aluminium, acier inoxydable et EPDM.
Jusqu'à 10 ans en fonction des conditions environnementales (à l'exclusion des environnements exposés au
sulfure d'hydrogène).
La garantie n'est valable que si le système ST-PHA complet est utilisé.
CE selon EN 1090-1:2009+A1:2011
Panneaux solaires dont la hauteur de cadre entre 30 et 40 mm.
Orientation de montage des panneaux de type paysage (horizontal).
Largeur du module inférieure à 1 150 mm.
Toits plats et à faible pente.
Jusqu'à 240 km/h. La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Jusqu'à 2 kN/m². La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Rév : 0
20/05/25
DESCRIPTION DU SYSTÈME
Système triangulaire horizontal ouvert en aluminium à inclinaison fixe
1 sur 9
Table des Matières
loading

Manuels Connexes pour Index ST-PHA

Sommaire des Matières pour Index ST-PHA

  • Page 1 Aluminium, acier inoxydable et EPDM. Jusqu'à 10 ans en fonction des conditions environnementales (à l'exclusion des environnements exposés au Garantie : sulfure d'hydrogène). La garantie n'est valable que si le système ST-PHA complet est utilisé. Homologation CE selon EN 1090-1:2009+A1:2011 Panneaux solaires compatibles : Type de panneaux : Panneaux solaires dont la hauteur de cadre entre 30 et 40 mm.

  • Page 2: Accessoires : Pinces Et Gabarits Pour Le Montage Des Panneaux

    MANUEL D'INSTALLATION ST-PHA SUR TÔLE 2. COMPOSANTS Pince à fixation rapide Triangle ouvert en aluminium Gabarit du cadre KFR-SC GM-A TPH-A 2.1 Accessoires : Pinces et gabarits pour le montage des panneaux Pince en position latérale Option 1 : Pince rapide Option 2 : Pince simple 2.2 Composants : Connecteurs de montage pour accessoires de fixation...

  • Page 3: Exemples D'applications

    MANUEL D'INSTALLATION ST-PHA SUR TÔLE 4. EXEMPLES D'APPLICATIONS Exemple 1 : Couverture de béton/fixation directe de la poutre avec PST 3 + ARVUL A2 Réf. FTA_GS_M_ST-PHA_C-fr Rév : 0 20/05/25 3 sur 9...

  • Page 4: Système Triangulaire Horizontal Ouvert En Aluminium

    MANUEL D'INSTALLATION ST-PHA SUR TÔLE 5. MANUEL D'INSTALLATION ST-PHA Système triangulaire horizontal ouvert en aluminium Lisez ces instructions d'installation avant de commencer le montage et familiarisez-vous avec les accessoires du système. Le montage ne doit être effectué que par un personnel qualifié et expérimenté.

  • Page 5: Procédure D'installation

    Consulter le plan d'installation sur le toit, qui définit la disposition des modules, ainsi que les structures qui les supportent et leurs points de fixation. 1. Vue du dessus du système ST-PHA avec orientation horizontale des modules (type paysage). A (mm)
  • Page 6 MANUEL D'INSTALLATION ST-PHA SUR TÔLE 2. Vue de profil du système ST-PHA. β (°C) Ls (mm) Lb (mm) 1 225 1 310 1 225 1 300 1 225 1 277 1 225 1 245 1 225 1 205 1 225 1 155 Le type de système de fixation et l'emplacement de ses points d'installation doivent être adaptés aux exigences des...
  • Page 7 MANUEL D'INSTALLATION ST-PHA SUR TÔLE ÉTAPE 3 - Assemblage des triangles Les triangles sont livrés pré-assemblés. Pour terminer l'assemblage, il est nécessaire d'assembler les profilés inférieurs avec les composants qu'ils intègrent. 1. Le triangle est livré pré-assemblé, avec le profilé inférieur arrière séparé et ses composants dans un sac.
  • Page 8 MANUEL D'INSTALLATION ST-PHA SUR TÔLE ÉTAPE 4 - Installation des triangles A. Placer la bande de butylène dans les zones des nervures où les profilés inférieurs des triangles doivent être fixés. B. Préinstaller les triangles en collant la base sur le ruban de butylène et les fixer avec les vis pour une fixation directe sur la poutre.
  • Page 9 MANUEL D'INSTALLATION ST-PHA SUR TÔLE ÉTAPE 5 - Pré-installation des pinces sur les profilés Pour monter la pince sur les profilés, il faut suivre les étapes suivantes : Placer la pince sur les Pour fixer la pince au profilé, Insérez les éléments Pour fixer les éléments insérés,...
