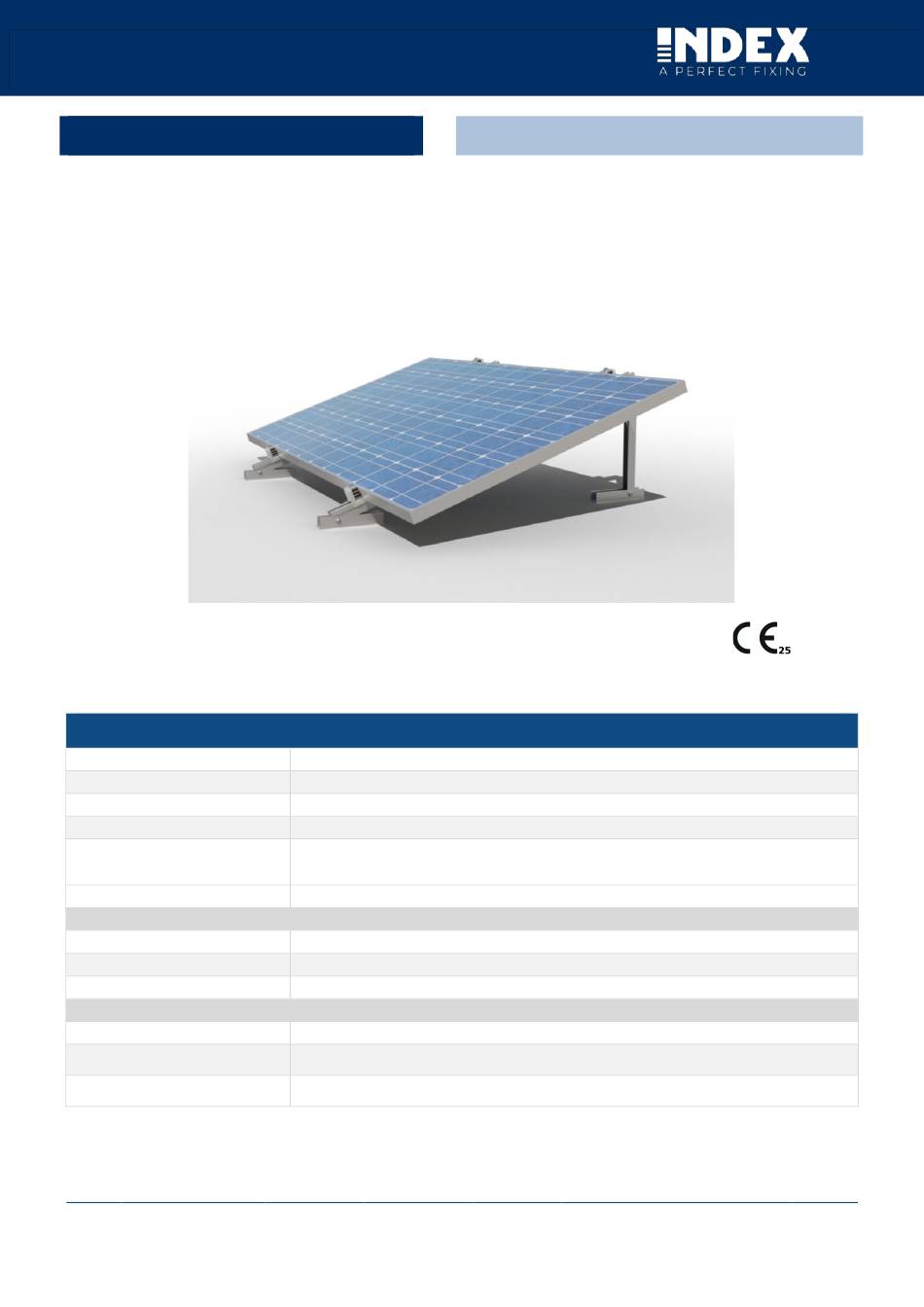

MANUEL D'INSTALLATION ST-PHA SUR TUILE
ST-PHA
1. CARACTÉRISTIQUES
Description :
Inclinaison du système :
Orientation du système :
Matériaux du système :
Garantie :
Homologation
Panneaux solaires compatibles :
Type de panneaux :
Orientation des panneaux :
Taille des panneaux :
Zones d'application :
Zones d'application :
Résistance au vent :
Charge de rupture :
Réf.
FTA_GS_M_ST-PHA_C-fr
Système de montage triangulaire horizontal ouvert avec inclinaison fixe sur toiture en tuiles.
Montage triangulaire sur des triangles ouverts en aluminium pré-assemblés. Voir les angles disponibles.
Orientation SUD, EST ou OUEST en fonction de l'orientation de la toiture.
Aluminium, acier inoxydable et EPDM.
Jusqu'à 10 ans en fonction des conditions environnementales (à l'exclusion des environnements exposés au
sulfure d'hydrogène).
La garantie n'est valable que si le système ST-PHC complet est utilisé.
CE selon EN 1090-1:2009+A1:2011
Panneaux solaires dont la hauteur de cadre entre 30 et 40 mm.
Orientation de montage des panneaux de type paysage (horizontal).
Largeur du module inférieure à 1 150 mm.
Toits plats et à faible pente.
Jusqu'à 240 km/h. La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Jusqu'à 2 kN/m². La structure et la fixation doivent être calculées en fonction des conditions locales et des
conditions de la toiture.
Rév : 0
20/05/25
DESCRIPTION DU SYSTÈME
Système triangulaire horizontal ouvert en aluminium à inclinaison fixe
1 sur 11
Table des Matières
loading

Manuels Connexes pour Index ST-PHA

Sommaire des Matières pour Index ST-PHA

  • Page 1 MANUEL D'INSTALLATION ST-PHA SUR TUILE ST-PHA DESCRIPTION DU SYSTÈME Système triangulaire horizontal ouvert en aluminium à inclinaison fixe 1. CARACTÉRISTIQUES Description : Système de montage triangulaire horizontal ouvert avec inclinaison fixe sur toiture en tuiles. Inclinaison du système : Montage triangulaire sur des triangles ouverts en aluminium pré-assemblés. Voir les angles disponibles.

  • Page 2: Accessoires : Pinces Et Gabarits Pour Le Montage Des Panneaux

    MANUEL D'INSTALLATION ST-PHA SUR TUILE 2. COMPOSANTS Pince à fixation rapide Gabarit du cadre Triangle ouvert en aluminium KFR-SC GM-A TPH-A 2.1 Accessoires : Pinces et gabarits pour le montage des panneaux Pince en position latérale Option 1 : Pince rapide Option 2 : Pince simple 2.2 Composants : Connecteurs de montage pour accessoires de fixation...

  • Page 3: Types De Fixations

    MANUEL D'INSTALLATION ST-PHA SUR TUILE 3. TYPES DE FIXATIONS ACCESSOIRES DE FIXATION TOIT SOUS-STRUCTURE BÉTON MO-TM Tamis métallique pour fixation chimique BÉTON CREUX TUILE KFS-RV MO-TL BRIQUE CREUSE Fixation chimique Plaque de montage Kit tige filetée fixation chimique Tamis pour fixation chimique...

  • Page 4: Exemples D'applications

    MANUEL D'INSTALLATION ST-PHA SUR TUILE EXEMPLES D'APPLICATIONS Exemple 1 : Toit en tuiles rondes avec sous-structure en maçonnerie/fixation avec le crochet de toit GS-TC Exemple 2 : Toit en tuiles rondes avec sous-structure en bois/fixation avec boulon à double filetage KFS-MA Réf.

  • Page 5: Système Triangulaire Horizontal Ouvert En Aluminium

    MANUEL D'INSTALLATION ST-PHA SUR TUILE 5. MANUEL D'INSTALLATION ST-PHA Système triangulaire horizontal ouvert en aluminium Lisez ces instructions d'installation avant de commencer le montage et familiarisez-vous avec les accessoires du système. Le montage ne doit être effectué que par un personnel qualifié et expérimenté.

  • Page 6: Procédure D'installation

    Consulter le plan d'installation sur le toit, qui définit la disposition des modules, ainsi que les structures qui les supportent et leurs points de fixation. A. Vue du dessus du système ST-PHA avec orientation horizontale des modules (type paysage). A (mm)
  • Page 7 MANUEL D'INSTALLATION ST-PHA SUR TUILE B. Vue de profil du système ST-PHA. β (°C) Ls (mm) Lb (mm) 1 225 1 310 1 225 1 300 1 225 1 277 1 225 1 245 1 225 1 205 1 225 1 155 Le type de système de fixation et l'emplacement de ses points d'installation doivent être adaptés aux exigences des...
  • Page 8 MANUEL D'INSTALLATION ST-PHA SUR TUILE ÉTAPE 3 - Assemblage des triangles Les triangles sont livrés pré-assemblés. Pour terminer l'assemblage, il est nécessaire d'assembler les profilés inférieurs avec les composants qu'ils intègrent. 1. Le triangle est livré pré-assemblé, avec le profilé inférieur arrière séparé et ses composants dans un sac.
  • Page 9 MANUEL D'INSTALLATION ST-PHA SUR TUILE ÉTAPE 4 - Mise en place des fixations Installer les fixations conformément aux instructions d'installation des fiches techniques correspondantes. GS-TC GS-TU GS-TP GS-PI KFS-RV KFS-MA Crochet de maintien pour Crochet de maintien pour Crochet de maintien pour...
  • Page 10 MANUEL D'INSTALLATION ST-PHA SUR TUILE • Option 2 : Fixer le profil inférieur du triangle aux battes de maintien à l'aide de boulons DIN 603 (M8x20) et d'écrous DIN 6923 M8. Serrez au couple de serrage maximum de 15 Nm à l'aide d'une clé hexagonale SW-13...
  • Page 11 MANUEL D'INSTALLATION ST-PHA SUR TUILE Type de pince en fonction de sa position : A. Attache finale • Préparer 4 pinces rapides KFRSC3050 à monter aux extrémités de chaque rangée de panneaux. Un gabarit GM-A est incorporé dans chacune de ces pinces, monté comme indiqué sur la figure : La taille des gabarits choisis doit être égale à...
