CARACTÉRISTIQUES TECHNIQUES
13.6

Plan de scrutation

Avec des réflecteurs ou des surfaces réfléchissantes, les mesures sont moins précises, car la mesure de distance est conçue pour des
26)
coefficients de réflexion diffuse plus faibles.
180 N O T I C E D ' I N S T R U C T I O N S | microScan3 – EtherCAT®
R [%]
500 6
200
100
5
4
50
20
3
10
5
2
1
2
1
5 10

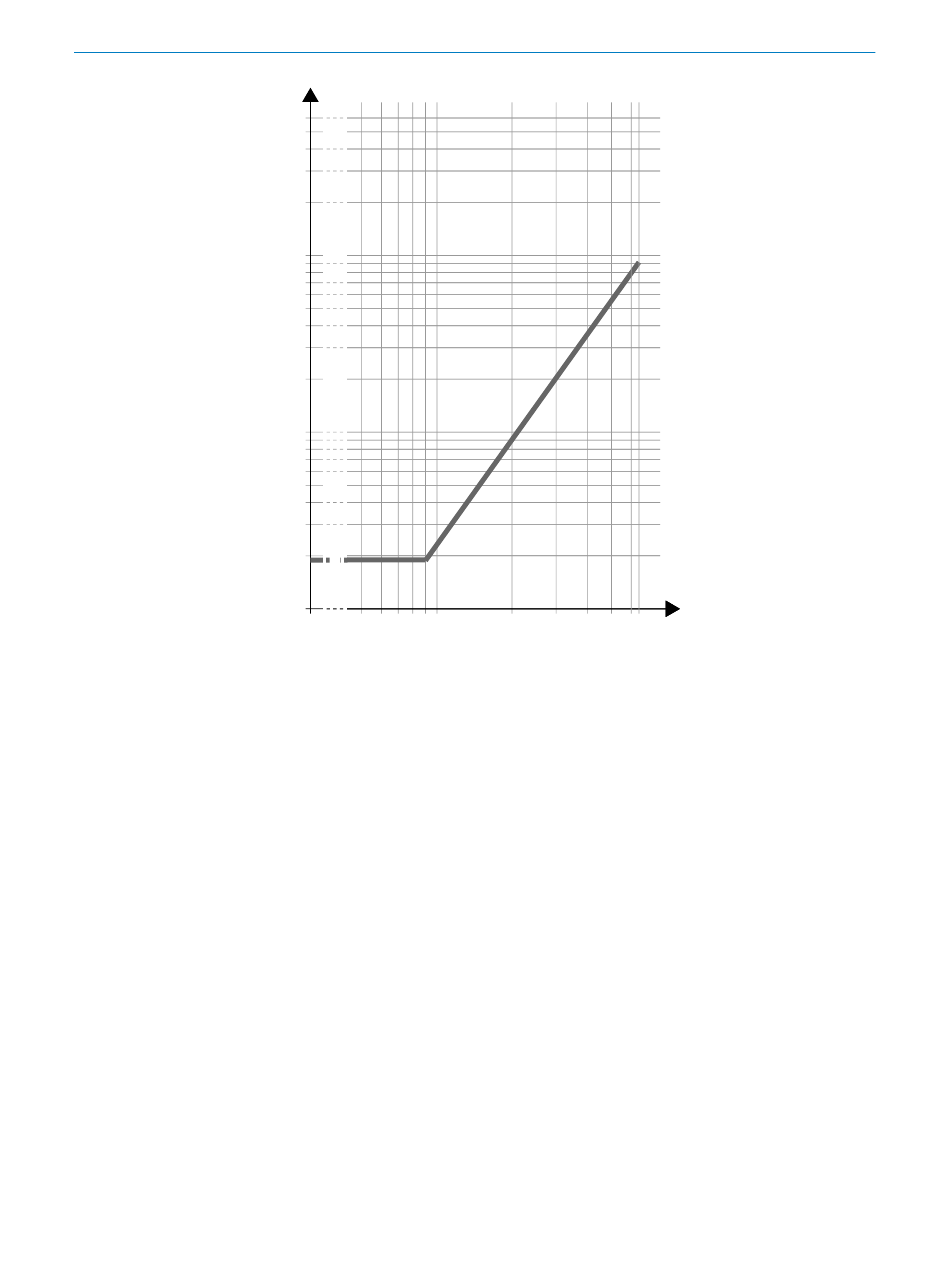

Illustration 93 : Portée et coefficient de rémission requis pour les champs d'alarme (appareils
avec une portée maximale du champ de protection de 9,0 m)
R Coefficient de rémission minimal requis en %
D Portée en m
Cuir de chaussure noir
1
Peinture noire mate
2
Carton gris
3
Papier pour l'écriture
4
Plâtre blanc
5
Réflecteurs > 2.000 %, bandes réflecteur > 300 %
6
Aperçu
Dans la pratique, le plan de scrutation est légèrement conique et incliné.
Pour les appareils portant le suffixe « PS », les tolérances sont plus faibles que pour les
appareils ne portant pas ce suffixe.
20 50 64 D [m]
26)
